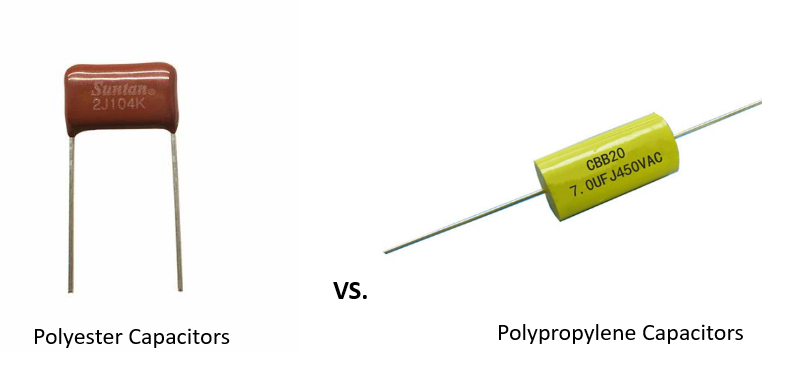

Capacitores de poliéster vs. polipropileno: qual você deve usar?

Os capacitores de poliéster são o componente final da eletrônica moderna.Neste artigo, procuraremos os vários aspectos dos capacitores de poliéster, incluindo sua construção, características e aplicações.Os capacitores de poliéster são conhecidos por seu desempenho e versatilidade robustos em vários dispositivos eletrônicos.De sistemas de áudio a máquinas industriais, esses capacitores desempenham um papel sério na garantia de estabilidade e eficiência.Também os compararemos com os capacitores de polipropileno para destacar suas vantagens únicas e adequação para aplicações eletrônicas.Junte -se a nós enquanto descobrimos os detalhes desses componentes dinâmicos, fornecendo uma compreensão mais clara de seu impacto na tecnologia hoje.

Catálogo

Visão geral dos capacitores de poliéster

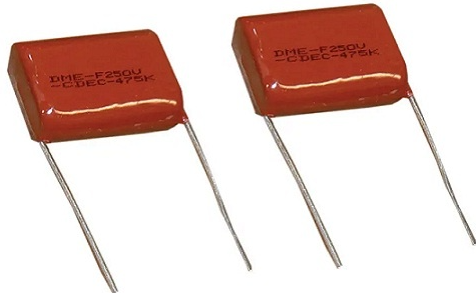

Figura 2. Capacitores de poliéster

Os capacitores de poliéster consistem em três componentes principais: uma camada dielétrica feita de filme de poliéster e duas placas de metal condutor que funcionam como eletrodos.Essas placas de metal podem ser feitas a partir de uma folha de alumínio padrão ou de um filme de poliéster metalizado, cada um adequado para diferentes necessidades de desempenho.A capacitância dos capacitores de poliéster normalmente varia de 1 nanofarad a 15 Farads, com classificações de tensão que abrangem de 50 a 1500 volts.Você pode oferecer esses capacitores com níveis de tolerância de 5%, 10%e 20%, fornecendo flexibilidade no design do circuito, onde são necessários níveis de precisão variados.

Uma das características definidoras dos capacitores de poliéster é sua alta resistência ao isolamento, um fator sério nos circuitos em que o armazenamento de energia, o acoplamento de sinais ou a filtragem deve ser confiável.Esses capacitores podem operar em temperaturas de até 150 ° C, garantindo um desempenho estável em ambientes onde o estresse térmico é uma preocupação.Essa resistência ao calor desempenha um papel importante na manutenção da funcionalidade de longo prazo, principalmente em aplicações industriais e automotivas.

Outra vantagem notável dos capacitores de poliéster é sua alta proporção de capacitância / tamanho, o que significa que eles fornecem capacitância substancial em uma forma compacta.Isso os torna ideais para uso em sistemas de áudio e circuitos de osciladores que operam em frequências moderadas a altas.Sua acessibilidade, combinada com esses benefícios de desempenho, os torna um componente amplamente usado em eletrônicos de uso geral e aplicações industriais sensíveis ao custo.

Visão geral dos capacitores de polipropileno

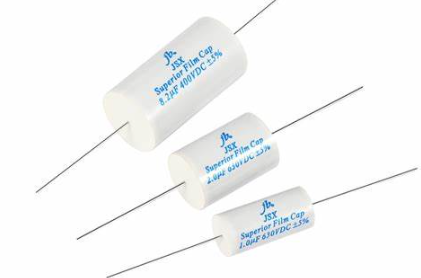

Figura 3. Capacitores de polipropileno

Os capacitores de polipropileno usam filme de polipropileno como material dielétrico, dando -lhes excelente isolamento elétrico e alta durabilidade.Esses capacitores desempenham um papel ativo nos circuitos eletrônicos, armazenando e liberando eficientemente a energia elétrica com perdas mínimas.Sua confiabilidade os torna uma escolha preferida para eletrônicos de energia, circuitos de alta frequência e aplicações de precisão, onde a estabilidade e o desempenho são graves.

Estruturalmente, os capacitores de polipropileno contêm dois eletrodos metálicos, tipicamente feitos de alumínio ou folha metálica, separados por filme de polipropileno.Essa barreira dielétrica impede o vazamento elétrico enquanto permite a transferência de energia controlada.A escolha do polipropileno é essencial para sua baixa perda dielétrica e estabilidade térmica excepcional, garantindo que eles mantenham sua capacitância, mesmo em condições exigentes.Essas características os tornam principalmente úteis na correção do fator de potência, aplicações de execução do motor e circuitos de processamento de sinais.

Processo de construção de capacitores de poliéster e polipropileno

Poliéster

A estrutura básica dos capacitores de poliéster consiste em alumínio ou eletrodos de papel alumínio metalizado, que são separados por um filme dielétrico de poliéster.A montagem interna segue uma das duas configurações primárias:

• Formulário rolado (cilíndrico): O filme e a folha do capacitor são fortemente enrolados em uma forma cilíndrica, otimizando -o para configurações de chumbo radial ou axial.

• Formulário empilhado (tipo de caixa): As camadas de filme e folha são empilhadas e pressionadas em um pacote retangular, fornecendo um design compacto e rígido adequado para aplicações de montagem de superfície ou de orifício.

Para garantir a durabilidade mecânica e a resistência a fatores ambientais, os capacitores de poliéster são revestidos com uma camada de polímero protetor, tipicamente resina epóxi.Este revestimento protege o capacitor da umidade, poeira e exposição química potencial, impedindo a degradação do desempenho ao longo do tempo.Finalmente, o capacitor está fechado dentro de um revestimento de plástico cilíndrico ou em um alojamento de epóxi retangular.Esse encapsulamento serve como uma barreira adicional contra danos mecânicos e flutuações de temperatura, garantindo características elétricas estáveis, mesmo em condições operacionais exigentes.Esses métodos de construção contribuem para a longevidade e a confiabilidade dos capacitores de poliéster em várias aplicações, incluindo filtragem da fonte de alimentação e processamento de sinais.

Polipropileno

Os capacitores de polipropileno são fabricados em duas formas primárias: cilíndrico e retangular.Os componentes internos - placas metal e filme de polipropileno - são fortemente enrolados em um rolo ou empilhados em camadas, dependendo das especificações do projeto.

Uma vez que a estrutura do núcleo é montada, o capacitor é selado em um revestimento protetor, geralmente feito de resina polímero ou epóxi.Esta camada externa serve várias funções:

• Ele protege o capacitor de poeira, umidade e contaminantes, impedindo a degradação ao longo do tempo.

• Ele reforça a força mecânica, protegendo os delicados componentes internos de choques ou vibrações externas.

• Aumenta o isolamento, garantindo o desempenho estável, mesmo em aplicações de alta tensão.

A combinação de camadas precisas, encapsulamento cuidadoso e materiais de alta qualidade garante que os capacitores de polipropileno sejam duradouros, confiáveis ​​e adequados para aplicações industriais e de consumidores exigentes.

Variedades de capacitores de poliéster

Os capacitores de poliéster vêm em várias configurações distintas, cada uma adaptada para funções eletrônicas específicas.

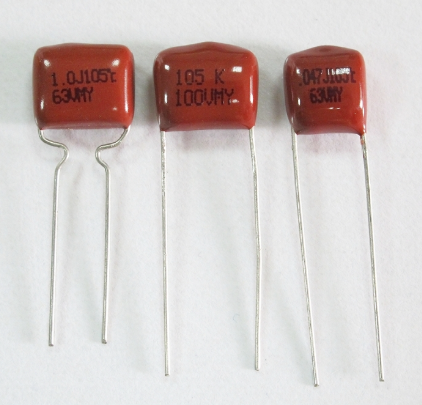

Figura 4. Capacitores de poliéster metalizados

• Capacitores de poliéster metalizados: Esses capacitores apresentam um filme de metal ultrafino depositado diretamente no dielétrico de poliéster.Esse design minimiza o tamanho, mantendo a eficiência, tornando-o ideal para aplicações com restrição de espaço, como eletrônicos portáteis e fontes de alimentação compactas.

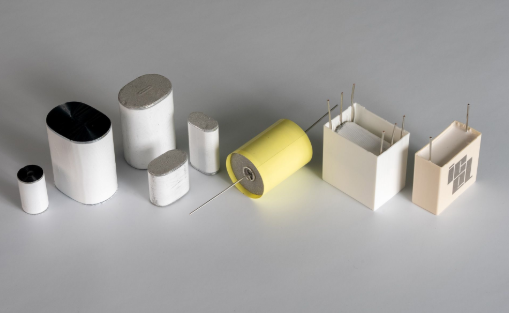

Figura 5. Capacitores de poliéster de papel alumínio

• Capacitores de poliéster de papel alumínio: Nesta variação, as camadas de folha de metal separadas são usadas como eletrodos, aumentando a capacidade do capacitor de lidar com correntes e tensões mais altas.Isso os torna adequados para sistemas de controle industrial e aplicações motoras.

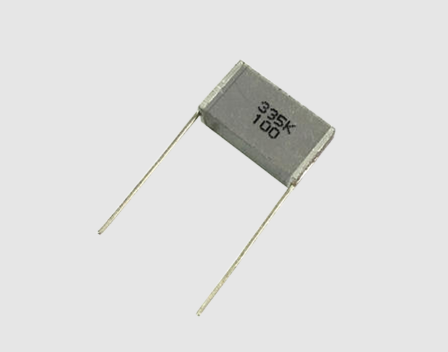

Figura 6. Capacitores de filme empilhados

•Capacitores de filme empilhados: Esses capacitores consistem em múltiplas camadas alternadas de filmes de poliéster e eletrodos de metal, aumentando a capacidade de capacitância e manuseio de tensão.Eles são comumente usados ​​em circuitos de condicionamento de energia e aplicações de filtragem de alta tensão.

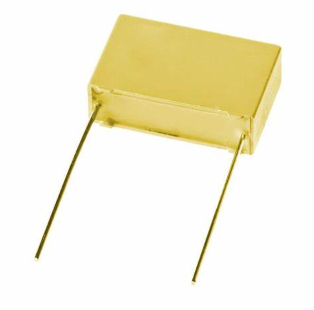

Figura 7. Capacitores de poliéster do tipo caixa

•Capacitores de poliéster do tipo caixa: Enciado em um alojamento retangular, esses capacitores são projetados para aplicações de alta capacitância, onde são necessárias operação e durabilidade estáveis, como circuitos de fonte de alimentação e equipamentos industriais.

Características dos capacitores de poliéster e polipropileno

Característica	Descrição
Alta resistência dielétrica e resistência ao isolamento	Os capacitores de poliéster podem lidar com altas tensões sem Aparelhamento dielétrico.Suas fortes propriedades isolantes impedem não intencionais fluxo atual, garantindo um desempenho estável em circuitos que exigem confiáveis armazenamento de energia.A alta resistência ao isolamento reduz o vazamento, melhorando o sinal integridade.
Custo-efetividade e versatilidade	Esses capacitores são acessíveis devido à sua baixa custo de produção e desempenho elétrico consistente.Seu equilíbrio de custo e a confiabilidade os torna adequados para eletrônicos de consumo e Aplicações de uso geral.
Ampla faixa de temperatura operacional	Os capacitores de poliéster funcionam efetivamente entre -55 ° C e +125 ° C, tornando -os ideais para ambientes exigentes.Eles mantêm estabilidade em condições extremas, beneficiando aplicações em automotivo e setores industriais.
Baixa ESR para melhorar a eficiência	Sua baixa resistência à série equivalente (ESR) minimiza perda de energia, redução da geração de calor e melhorando a eficiência energética.Esse aprimora a longevidade e a confiabilidade do sistema, particularmente em fontes de alimentação e Circuitos de processamento de sinal.

Princípios da operação do capacitor de polipropileno

Os capacitores de polipropileno funcionam armazenando energia elétrica em um campo elétrico formado entre duas placas condutoras.O filme de polipropileno, atuando como o dielétrico, bloqueia a corrente direta (CC) enquanto permite que a corrente alternada (AC) passe.Essa habilidade os torna úteis para aplicações que requerem filtragem de sinais, acoplamento e suavização de tensão.

Quando expostos a sinais de CA, esses capacitores carregam rapidamente e descarregam em sincronia com a frequência da forma de onda.Este recurso permite que eles:

• Filtre o ruído e as flutuações de tensão suave nas fontes de alimentação.

• Melhorar a correção do fator de potência em aplicações de execução do motor, reduzindo o desperdício de energia.

• Melhorar a integridade do sinal em circuitos de alta frequência, minimizando a distorção.

Sua combinação de tempo de resposta rápido, perda mínima de energia e desempenho estável torna os capacitores de polipropileno requisitos em eletrônicos de potência, circuitos de precisão e sistemas de processamento de sinais.

Comparação de capacitores de poliéster e polipropileno

Aspecto	Capacitores de poliéster	Capacitores de polipropileno
Estabilidade e confiabilidade da capacitância	Mantém a capacitância estável em uma ampla temperatura faixa;Adequado para variações ambientais gerais.	As propriedades dielétricas superiores oferecem maior confiabilidade sob estresse operacional, tornando-os ideais para alta confiabilidade Aplicações.
Recursos de manuseio de tensão	Versátil;opera efetivamente de alguns volts para Várias centenas de volts, adequadas para circuitos de uso geral.	Lida com tensões mais altas com eficiência devido a um mais forte estrutura dielétrica, reduzindo o risco de quebra sob extrema elétrica Cargas.
Tolerâncias de fabricação e precisão	As tolerâncias normalmente variam de 5% a 20%, suficientes para A maioria dos aplicativos padrão.	Maior precisão com tolerâncias tão apertadas quanto 1% a 5%, tornando -os ideais para processamento de sinal e circuitos de tempo de precisão.
Resposta a alterações rápidas de tensão (classificação DV/DT)	Confiável, mas não otimizado para lidar com alta velocidade Transições de tensão.	Classificação DV/dt alta permite lidar com a tensão rápida flutuações com eficiência, tornando -as ideais para aplicações de pulso e Switching de alimentação.
Desempenho entre as faixas de temperatura	Funciona bem em amplas faixas de temperatura, mas menos eficaz em altas temperaturas.	Oferece estabilidade térmica superior, garantindo a durabilidade em Aplicações industriais e automotivas onde os níveis de calor são altos.

Vantagens dos capacitores de poliéster e polipropileno

Benefícios econômicos e de economia de espaço dos capacitores de poliéster

Os capacitores de poliéster são amplamente utilizados em eletrônicos de mercado de massa devido à sua acessibilidade.O baixo custo de produção deles os torna uma escolha econômica para você procurar equilibrar o desempenho com restrições orçamentárias.Além disso, seu tamanho compacto é uma vantagem substancial nas aplicações em que o espaço é limitado, como dispositivos portáteis e placas de circuito densamente embaladas.

Eficiência e confiabilidade em aplicações gerais

Esses capacitores têm um baixo fator de dissipação, o que significa que perdem energia mínima durante a operação.Essa eficiência ajuda a melhorar o desempenho geral do circuito, reduzindo o consumo desnecessário de energia.Outra característica essencial é sua capacidade de autocura, que lhes permite se recuperar de pequenas quebras dielétricas internas.Essa propriedade aumenta sua confiabilidade, reduzindo o risco de falha repentina e prolongando sua vida útil operacional.

Precisão e integridade de sinal em capacitores de polipropileno

Os capacitores de polipropileno são preferidos em aplicações que exigem alta precisão e distorção mínima do sinal.Eles são valorizados principalmente em sistemas de áudio sofisticados, onde a manutenção da fidelidade do sinal é grave.Sua capacitância estável e baixas perdas dielétricas garantem que os sinais de áudio permaneçam limpos e inalterados, tornando -os ideais para aplicações como acoplamento de áudio e redes de crossover em equipamentos de som premium.

Durabilidade a longo prazo e estabilidade de desempenho

Construídos com materiais de alta qualidade, os capacitores de polipropileno oferecem durabilidade excepcional e uma vida útil mais longa em comparação com muitos outros tipos de capacitores.Sua capacidade de suportar flutuações de tensão e estresse ambiental os torna confiáveis ​​em aplicações exigentes.Como os capacitores de poliéster, eles também possuem propriedades de autocura, permitindo que eles corrigissem pequenas falhas internas.Esse recurso garante desempenho consistente ao longo do tempo, tornando-os uma escolha confiável para circuitos de precisão e aplicações de alta tensão.

Aplicações de capacitores de poliéster e polipropileno

Capacitores de polipropileno

Os capacitores de polipropileno desempenham um papel sério nas aplicações que requerem precisão e estabilidade.

• Em Sistemas de áudio sofisticados, eles ajudam a manter a clareza do sinal, minimizando a distorção, tornando -os úteis para o acoplamento de áudio e as redes de crossover.Suas baixas perdas dielétricas garantem que os sinais sonoros permaneçam fiéis à sua qualidade original, tornando-os uma escolha preferida para equipamentos de grau audiófilo.

• Aplicativos de áudio, esses capacitores são amplamente utilizados em eletrônicos de energia, principalmente em circuitos de execução do motor.Sua capacidade de melhorar o fator de potência e aumentar a eficiência os torna um componente essencial em motores elétricos e sistemas HVAC.Além disso, suas propriedades elétricas estáveis ​​os tornam confiáveis ​​em sistemas de conversão de energia, incluindo circuitos de iluminação e aplicações de energia renovável.

• Em inversores solares e turbinas eólicas, ajude a regular a tensão e garantir a transferência eficiente de energia, apoiando a estabilidade geral desses sistemas.

Capacitores de poliéster

Os capacitores de poliéster são comumente encontrados em eletrônicos de consumo, sistemas automotivos e aplicações industriais devido à sua acessibilidade e confiabilidade.

• Em Dispositivos eletrônicos domésticos e portáteis, eles são frequentemente usados ​​para acoplamento e desacoplamento, garantindo transmissão de sinal suave e estabilizar fontes de alimentação.Seu papel nos circuitos de tempo também é notável, pois eles fornecem ciclos precisos de descarga de carga para funções de tempo precisas em relógios, osciladores e sistemas de controle.

• Em ambientes industriais e automotivos, os capacitores de poliéster servem como componentes de filtragem eficazes, ajudando a suprimir o ruído e gerenciar o armazenamento de energia.Sua durabilidade permite que eles funcionem de maneira confiável sob diferentes condições ambientais, incluindo flutuações de temperatura e estresse mecânico.Isso os torna principalmente úteis em eletrônicos automotivos, onde eles contribuem para a entrega estável de energia e o processamento eficiente de sinal nos módulos de controle e nos sistemas integrado.

Procedimento passo a passo para testar capacitores de poliéster

Precauções de segurança antes de testar

Antes de iniciar quaisquer testes, verifique se o capacitor está completamente desconectado de seu circuito e fonte de energia.A carga residual no capacitor pode representar um risco, por isso é importante descartá -la com segurança usando um resistor, se necessário.O manuseio de um capacitor carregado incorretamente pode levar a choques elétricos ou danos ao equipamento de teste.

Configurando o multímetro

Use um multímetro digital com uma função de medição de capacitância.Antes de conectar as sondas, confirme que o multímetro está definido para a faixa de capacitância apropriada.Isso evita leituras incorretas e danos potenciais ao capacitor e ao multímetro.

Medição da capacitância

Anexe as sondas multímetro aos terminais do capacitor.Se o capacitor for polarizado, conecte as sondas corretamente para garantir uma leitura precisa.Quando a conexão estiver segura, observe o valor da capacitância exibido no multímetro.

Interpretando os resultados

Compare a capacitância medida com o valor especificado.Uma leitura dentro da faixa de tolerância esperada indica que o capacitor está funcionando corretamente.Se a capacitância se desviar significativamente do valor esperado, isso poderá sinalizar a degradação do desempenho ou danos internos.Nesses casos, podem ser necessários testes ou substituição adicionais.

Garantindo a confiabilidade do sistema

O teste regular de capacitores de poliéster ajuda a identificar possíveis falhas antes de afetar o desempenho do sistema eletrônico geral.Ao verificar a condição deles, você pode impedir mal, prolongar a vida útil dos circuitos e manter a eficiência consistente do sistema

Conclusão

Os capacitores de poliéster oferecem um excelente equilíbrio entre desempenho, eficiência e durabilidade, tornando-os uma escolha preferida em diversas aplicações eletrônicas.Por meio de nosso exame detalhado, vimos como suas construções e características apoiam funcionalidade confiável em um espectro de tecnologias, desde eletrônicos de consumo até sistemas industriais.A comparação com os capacitores de polipropileno ilustra ainda os contextos específicos nos quais os capacitores de poliéster se destacam, principalmente onde alta capacitância e estabilidade térmica são dominantes.A compreensão desses componentes pode melhorar significativamente a eficácia e a confiabilidade de seus projetos.À medida que continuamos a ultrapassar os limites do design eletrônico, o papel dos capacitores de poliéster permanece importante na formação do futuro da tecnologia.

Perguntas frequentes [FAQ]

1. Qual é melhor polipropileno ou poliéster?

Os capacitores de polipropileno geralmente oferecem melhor desempenho do que os poliéster em termos de menores perdas elétricas e maior resistência ao isolamento.Isso os torna uma escolha superior para aplicações de absorção de alta frequência e baixa dielétrica, como em circuitos de filtragem de áudio e sistemas de RF de alta potência.Os capacitores de poliéster, no entanto, são tipicamente mais baratos e oferecem uma constante dielétrica mais alta, o que permite capacitores menores com a mesma classificação de tensão, tornando-os adequados para aplicações com restrição de espaço, mas com o custo de perdas mais altas e menor estabilidade.

2. Por que usar um capacitor de poliéster?

Os capacitores de poliéster são favorecidos por sua acessibilidade e durabilidade em uma ampla gama de temperaturas, o que as torna bastante versáteis.Eles são comumente usados ​​onde a eficiência de custos é usada, como em aplicações de uso geral, bloqueio de DC, acoplamento e circuitos de desvio.Sua boa força mecânica e tolerância a condições adversas também as tornam adequadas para aplicações comerciais e automotivas, onde as condições operacionais variam.

3. Qual é o melhor material para um capacitor de filme?

O melhor material para um capacitor de filme depende da aplicação específica.O polipropileno é geralmente considerado superior por razões como excelentes características elétricas, incluindo alta resistência ao isolamento, baixa absorção dielétrica e capacidade de suportar tensões e temperaturas mais altas.Essas características tornam os capacitores de polipropileno ideais para aplicações de alto desempenho, como filtros de fonte de alimentação e circuitos de RF de alta frequência.

4. Quais capacitores duram mais tempo?

Os capacitores de filmes, principalmente os feitos com polipropileno, são conhecidos por ter a vida útil mais longa.Eles podem manter suas características de desempenho ao longo do tempo melhor do que outros tipos, devido à sua estabilidade térmica superior, baixa absorção de umidade e alta resistência dielétrica.Esses capacitores não se degradam tanto sob estresse elétrico ou em condições ambientais adversas, o que os torna confiáveis ​​para uso a longo prazo em aplicações críticas.

5. Os capacitores de polipropileno se degradam ao longo do tempo?

Os capacitores de polipropileno são altamente duráveis ​​e geralmente não se degradam significativamente ao longo do tempo em condições operacionais normais.Eles são menos suscetíveis à absorção de umidade e podem suportar temperaturas mais altas e cargas elétricas sem deterioração notável no desempenho.No entanto, como todos os componentes, sua vida útil pode ser afetada por tensões extremas, temperaturas e estresse mecânico, mas em condições típicas, sua estabilidade e longevidade estão entre as melhores nos capacitores.
