Guia de 10k potenciômetro: especificações e aplicações

Os potenciômetros estão por toda parte - escondidos em botões de volume, dimmers leves e mostradores de controle - ajudando o som, o brilho e as configurações do sensor.O potenciômetro de 10k é um dos tipos mais comuns, oferecendo controle preciso de resistência para eletrônicos de todos os tipos.Seja você um engenheiro, um estudante ou um entusiasta de bricolage, entender como funciona pode ajudá-lo a ajustar os circuitos com facilidade.Este guia abrange tudo o que você precisa saber, desde como funciona até suas especificações e aplicações.

Catálogo

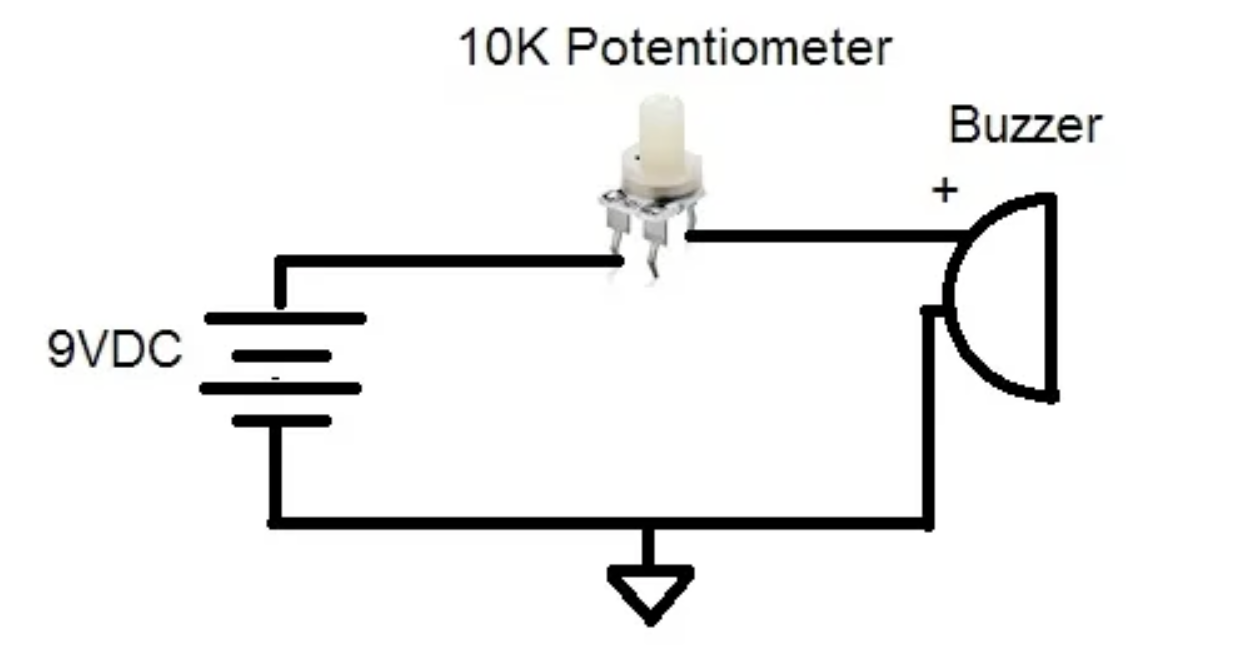

Figura 1. potenciômetro de 10k

Visão geral do potenciômetro de 10k

Um potenciômetro de 10k é um resistor variável que ajusta a resistência entre 0 e 10.000 ohms (10kΩ).Possui três terminais: dois terminais fixos em cada extremidade e um limpador móvel que desliza ao longo de uma pista resistiva.Esse movimento permite o controle preciso da tensão ou corrente em um circuito girando um botão ou deslizando uma alavanca.

Essa flexibilidade torna o potenciômetro de 10k essencial em circuitos que requerem ajustes de resistência em tempo real.Ele desempenha um papel fundamental no ajuste de rádio, controle de volume de áudio e ajustes de limiar do sensor, permitindo modificações de sinal suaves sem substituir os componentes.

Estrutura do potenciômetro de 10k

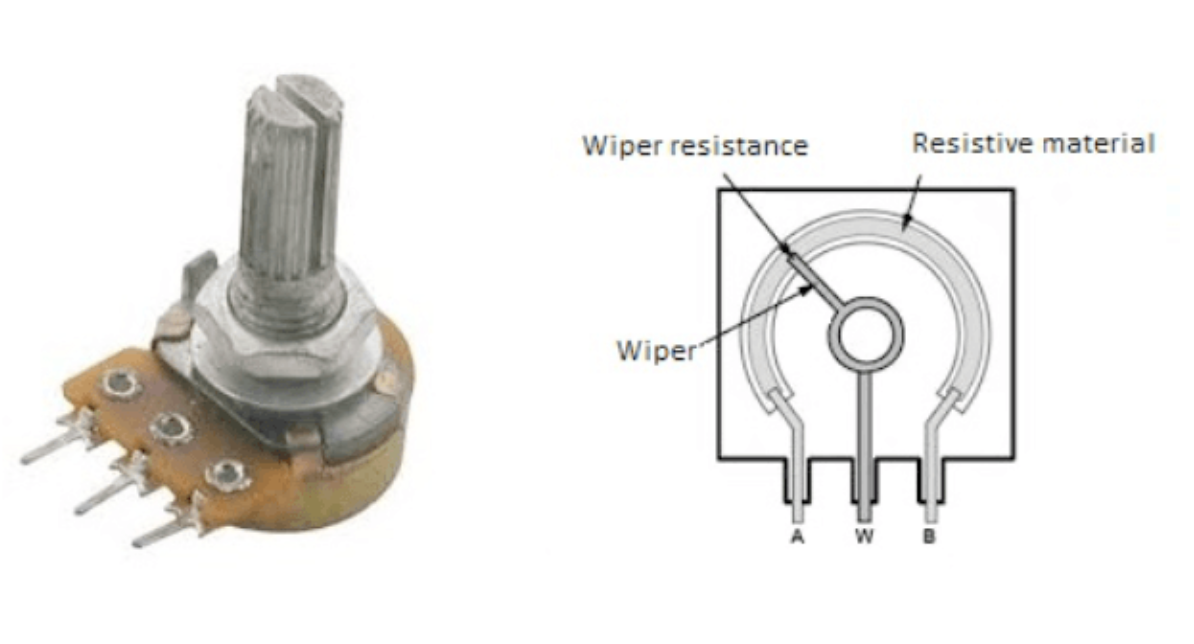

Figura 2. Estrutura interna do potenciômetro de 10k

Um potenciômetro de 10k é composto de um elemento resistivo e um limpador que se move ao longo de uma pista condutora.Os dois terminais fixos em cada extremidade definem uma resistência total de 10.000 ohms (10kΩ).À medida que o limpador se move, ele divide essa resistência em duas seções variáveis, ajustando a resistência geral do circuito.

Esse design permite que o potenciômetro funcione como um divisor de tensão ou um resistor variável, tornando -o altamente versátil para circuitos analógicos e digitais.É comumente usado na modulação do sinal, calibração do sensor e ajuste fino eletrônico, onde são necessários ajustes precisos.

Como funciona o potenciômetro de 10k?

Um potenciômetro de 10k é um resistor variável que ajusta a resistência de 0Ω a 10kΩ movendo um limpador ao longo de uma pista resistiva.Possui três terminais: duas extremidades fixas e um terminal do limpador do meio que altera a resistência com base na posição.

Figura 3. Trabalho de potenciômetro de 10k

Como funciona?

• Como divisor de tensão - Quando todos os três terminais são usados, ele divide a tensão, produzindo uma saída variável.Comum em controles de áudio e circuitos de sensores.

• Como resistor variável (modo reostato) - Usando apenas um terminal fixo e o limpador, ele controla o fluxo de corrente, ideal para controle de velocidade do motor e dimmers.

Ao girar um botão ou deslizar uma alavanca, um potenciômetro de 10k fornece controle preciso em aplicações como ajuste de volume, ajuste do sensor e calibração do circuito.

Recursos técnicos do potenciômetro de 10k

• Resistência ajustável: O potenciômetro de 10k permite controle preciso da resistência, tornando-o ideal para controle de volume, ajuste de brilho e circuitos eletrônicos de ajuste fino.Permite ajustes elétricos em tempo real em eletrônicos de consumo e sistemas industriais.

• Projeto de três terminais: Com dois terminais fixos e um limpador variável, o potenciômetro de 10k pode atuar como um divisor de tensão e um resistor variável.Essa configuração o torna essencial para processamento de sinal, calibração do sensor e regulação de energia em circuitos eletrônicos.

• Afunilados lineares e logarítmicos: Os potenciômetros de 10k vêm em dois tipos: o cone linear fornece uma mudança de resistência constante, tornando -o ideal para ajustes precisos e proporcionais.O cone logarítmico foi projetado para controle de áudio e volume, combinando de perto como os ouvidos humanos percebem a intensidade do som.

• Ampla faixa de tensão operacional : Esses potenciômetros suportam uma ampla faixa de tensão, variando de alguns volts a várias centenas de volts, dependendo do modelo.Isso os torna adaptáveis ​​para circuitos de baixa potência e de alta potência.

• Compacto e durável: Construído para eletrônicos com limites espaciais, os potenciômetros de 10k são pequenos, mas duráveis.Sua construção robusta garante confiabilidade a longo prazo, mesmo com ajustes frequentes, tornando-os ideais para eletrônicos de consumo, controles industriais e instrumentação de precisão.

• Alta resolução e precisão: Com controle de resistência ajustado, os potenciômetros de 10k oferecem alta precisão e resolução, tornando-os cruciais para calibrar o equipamento, ajustar os limiares do sensor e modular sinais.Eles são particularmente úteis em instrumentos científicos e sistemas de áudio profissional.

• Estabilidade da temperatura: Os potenciômetros de 10k de alta qualidade mantêm o desempenho consistente em uma ampla faixa de temperatura, garantindo a estabilidade em eletrônicos automotivos, aeroespaciais e industriais, onde as flutuações de temperatura são comuns.

Especificações de potenciômetro de 10k

Categoria	Especificação	Detalhes
Elétrica	Valor de resistência	10.000 ohms (10kî ©), resistência ajustável
	Tolerância	± 10% (varia por modelo)
	Classificação de energia	0,1W a 0,5W (depende do design)
	Tensão operacional	Até 500V DC (varia de acordo com o modelo)
	Coeficiente de temperatura	± 100 ppm/° C para estabilidade
Mecânico	Número de voltas	Opções de volta única ou de várias turnos
	Ângulo de rotação	270 ° (volta única), até 3600 ° (várias turnos)
	Comprimento do eixo	10mm, 15 mm, 20 mm
	Diâmetro do eixo	6mm, 6,35 mm (polegada)
	Tipo de montagem	O orifício, montada na superfície
	Tipo de terminal	Lugas de solda, pinos de PC, montagem de superfície
	Vida útil	10.000 a 100.000 ciclos
Ambiental	Faixa de temperatura operacional	-40 ° C a +85 ° C.
	Faixa de temperatura de armazenamento	-55 ° C a +125 ° C.
	Resistência à umidade	Até 95% RH (não-condessa)
Físico	Diâmetro corporal	9mm, 12mm, 16 mm, 24 mm
	Altura do corpo	Varia por modelo
	Peso	Leve, alguns gramas

Usos para potenciômetros de 10k

• Controles de volume: Usados ​​em rádios, amplificadores e alto -falantes, os potenciômetros de 10k ajustam os níveis de áudio controlando a amplitude do sinal antes da amplificação.

• Dimmers leves: A resistência ao ajuste nos circuitos de escurecimento permite o controle de brilho na iluminação doméstica, lâmpadas de mesa e sistemas de iluminação ambiente.

• Calibração e ajuste: Utilizado em instrumentos de medição e equipamento de teste, potenciômetros de 10k Configurações de frequência de ajuste fino, sensibilidade ao sensor e saídas de fonte de alimentação.

• Controles da interface do usuário: Comum em termostatos, controladores de velocidade e reguladores de tensão, esses potenciômetros fornecem controle ajustável sobre a temperatura, a velocidade do ventilador e os níveis de potência.

• Processamento de sinal: Usados ​​nos circuitos do amplificador operacional, os potenciômetros de 10k ajustam os níveis de amplitude do sinal, tensão de polarização e feedback.

• Sistemas de feedback: Em servo motores, braços robóticos e sistemas de automação, esses potenciômetros de posição tune tune, ângulo e movimento.

• Divisores de tensão ajustáveis: Modifique os índices de tensão para ADCs, circuitos de condicionamento de sinal e entradas de microcontrolador, garantindo processamento preciso de sinal.

• Aplicações de detecção: Defina os níveis de gatilho nos circuitos do sensor, como alarmes de temperatura, sistemas de aquecimento e controles de resfriamento.

• Controle de velocidade do motor: Regula a velocidade do motor CC ajustando os circuitos PWM ou loops de controle de tensão, essenciais para ventiladores, veículos elétricos e sistemas de automação.

Escolhendo o potenciômetro certo para o seu projeto

A seleção do potenciômetro direito requer uma consideração cuidadosa de vários fatores, incluindo valor de resistência, tipo de cone, classificação de potência e estilo de montagem.Cada elemento desempenha um papel para garantir que as funções do componente sejam de maneira ideal no seu circuito.

Determinando o valor de resistência

A primeira etapa é escolher o valor de resistência correto para atender às necessidades de tensão e corrente do seu circuito.Os valores comuns incluem 10kΩ, 50kΩ e 100kΩ, mas a escolha certa depende de quanta variação de resistência é necessária para controle preciso.A seleção de resistência muito alta ou muito baixa pode afetar a precisão do sinal e a eficiência geral do circuito.

Escolhendo o tipo de cone

Os potenciômetros vêm em dois tipos principais de cone, cada um adequado para diferentes aplicações.

• Convertimento linear: ajusta a resistência uniformemente em sua faixa, tornando -o ideal para aplicações que requerem controle suave e proporcional, como dimmers, calibração do sensor e ajuste de tensão.

• Converso logarítmico: muda de resistência não linearmente, seguindo uma curva que imita a sensibilidade à audição humana.Isso o torna ideal para controle de volume de áudio, onde pequenos ajustes em níveis mais baixos produzem alterações visíveis.

Garantindo a classificação de energia certa

A classificação de energia determina a quantidade de carga elétrica que o potenciômetro pode suportar sem superaquecimento ou degradação ao longo do tempo.A seleção de um potenciômetro com uma classificação de energia insuficiente pode levar a um acúmulo de calor excessivo, reduzindo a vida útil do componente.Sempre garanta que a capacidade de potência alinhe com as demandas de energia do seu circuito.

Selecionando o estilo de montagem adequado

As opções de montagem afetam como o potenciômetro se integra ao seu projeto.

• Montagem do orifício: ideal para circuitos baseados em PCB, onde a solda segura garante uma conexão estável.

• Montagem do painel: projetado para interfaces de usuário externas, como botões de volume, mostradores de ajuste ou controles de velocidade do motor, permitindo ajustes manuais fáceis.

Considerando a durabilidade e fatores ambientais

Para projetos que exigem confiabilidade a longo prazo, avalie a classificação do ciclo de vida do potenciômetro e a resistência a fatores ambientais como temperatura, umidade e desgaste mecânico.Se o dispositivo for ajustado com frequência, escolha um modelo classificado para ciclos de alta rotação para evitar falhas precoces.

Conclusão

Os potenciômetros estão por toda parte - em botões de volume, dimmers leves e mostradores de controle - ajudando o som, o brilho e os sinais.O potenciômetro de 10K é um dos tipos mais comuns, usado em tudo, desde sistemas de áudio a sensores.Seja você um engenheiro, estudante ou entusiasta de bricolage, entender como funciona pode ajudá-lo a ajustar os circuitos com facilidade.Este guia cobre sua pinagem, especificações e aplicativos, facilitando o uso em seu próximo projeto.

Perguntas frequentes [FAQ]

1. Quais são os diferentes tipos de potenciômetros de 10k?

Os potenciômetros de 10K vêm em afunilamentos lineares e logarítmicos, com uma volta única para ajustes rápidos e multi-turnos para controle preciso.Os potenciômetros rotativos têm um botão para alterações graduais, enquanto os potenciômetros de slide usam uma alavanca para o movimento linear.Os trepotos são versões pequenas e predefinidas para o ajuste fino do circuito, geralmente ajustadas com uma chave de fenda.Os potenciômetros digitais replicam a função eletronicamente, controlados por microcontroladores para ajustes automatizados.

2. Quais são as vantagens de usar um potenciômetro de 10k?

Um potenciômetro de 10k fornece resistência suave e ajustável dentro de uma faixa prática, tornando -o ideal para controle de volume, ajuste de brilho e calibração do sensor.Ele permite ajustes manuais em tempo real sem substituir os componentes, permitindo que você ajuste o comportamento do circuito, conforme necessário.É econômico, fácil de instalar e está disponível em diferentes tamanhos e configurações, tornando-o amplamente compatível com eletrônicos de consumo e aplicações industriais.

3. Quais são as diferenças entre um potenciômetro de 10k, 50k e 100k?

A principal diferença é a faixa de resistência, que afeta a sensibilidade e a resposta do circuito.Um potenciômetro de 10k permite ajustes mais finos e é comumente usado em áudio, sensores e controle motor, onde a menor resistência garante melhor precisão.Um potenciômetro de 50k é adequado para aplicações de impedância mais alta, como processamento de sinal e filtragem analógica, onde é necessária resistência moderada.Um potenciômetro de 100k funciona melhor em circuitos de alta impedância, como controles de tom de guitarra ou ajustes de tensão de entrada, onde é necessária uma faixa de resistência maior.

4. Como você conecta um potenciômetro de 10k?

Para conectar um potenciômetro de 10k, identifique primeiro seus três terminais: os dois terminais externos se conectam à tensão de entrada (VCC) e ao solo (GND), enquanto o terminal médio (limpador) fornece a tensão de saída ajustável.Se estiver usando -o como divisor de tensão, conecte os terminais externos à energia e do solo, com o limpador conectado à entrada do circuito para variar a tensão.Para um resistor variável, use apenas um terminal externo e o limpador, permitindo controlar o fluxo de corrente.Garanta conexões de solda ou terminal seguro para operação estável.

5. Quanto tempo dura um potenciômetro de 10k?

Um potenciômetro de 10k normalmente dura 10.000 a 100.000 ciclos, dependendo da frequência de uso, condições de operação e qualidade de construção.Os ajustes regulares em dispositivos de consumo podem usar um potenciômetro padrão dentro de alguns anos, enquanto as versões de nível industrial em painéis de controle ou sistemas automatizados duram muito mais tempo devido a materiais reforçados.Fatores como poeira, umidade e força excessiva no eixo podem diminuir a vida útil, portanto, mantê -lo limpo e evitar o torque excessivo ajuda a manter o desempenho.
