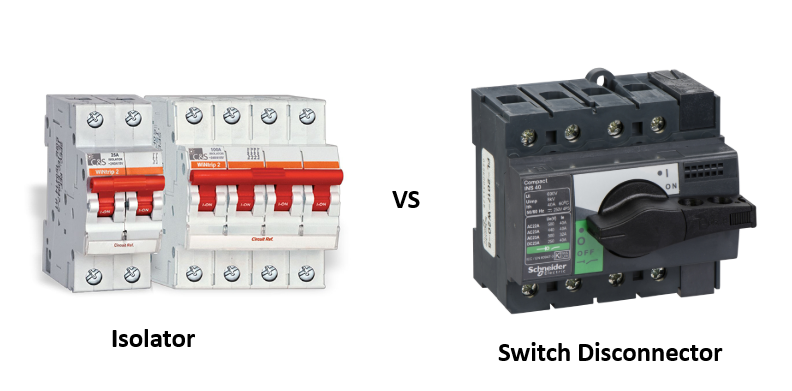

Desconector Isolator vs Switch: qual é a diferença e por que isso importa?

Os desconexão do comutador desempenham um papel fundamental para garantir a segurança elétrica e a eficiência operacional em vários contextos industriais, comerciais e residenciais.Projetado para fornecer um meio seguro de desconectar e reconectar o poder dos circuitos, esses dispositivos são graves para manutenção, solução de problemas e intervenções de emergência.Este artigo se aproxima da mecânica dos desconectadores do comutador, comparando -os com isoladores e explorando suas funções básicas na proteção de sistemas elétricos.Ao entender como esses dispositivos operam e suas aplicações, você pode apreciar o significado deles na manutenção da fonte de alimentação contínua, garantindo que padrões rigorosos de segurança sejam atendidos.

Catálogo

Entendendo os desconectadores do interruptor

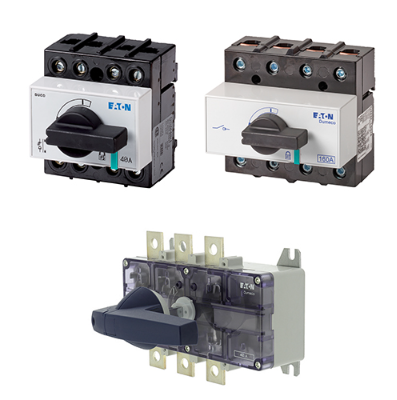

Figura 2. Desconectores de comutação

Os desconexão do comutador são dispositivos básicos em sistemas elétricos, projetados para isolar com segurança os circuitos durante a manutenção, solução de problemas ou emergências.Sua principal função é garantir que os circuitos sejam totalmente desenergizados antes do início de qualquer trabalho, impedindo a reenergização acidental e reduzindo o risco de riscos elétricos.

Além de fornecer um mecanismo de desconexão confiável, os desconexão do comutador permitem que os circuitos sejam reconectados com segurança e eficiência.Eles são principalmente úteis em ambientes em que a continuidade elétrica é usada, garantindo que as interrupções de energia sejam minimizadas e priorizando a segurança.

Como funcionam os desconectores de troca?

Esses dispositivos são projetados para lidar com a desconexão e a reconexão dos circuitos, mesmo quando estão presentes cargas elétricas.Sua operação segue um processo estruturado:

• Iniciando a desconexão - Quando um desconexão do comutador é ativado, ele separa os contatos elétricos, cortando o fluxo de corrente.Esta ação impede picos elétricos não intencionais e garante que o circuito seja completamente isolado.

• Garantir isolamento -Depois que a desconexão estiver concluída, os mecanismos de segurança embutidos evitam a reconexão acidental.Isso garante que o pessoal de manutenção possa inspecionar, reparar ou substituir com segurança os componentes sem o risco de exposição atual ao vivo.

• Reconectando o circuito -Após a conclusão da manutenção, o desconexão do interruptor é envolvido novamente, restabelecendo a conexão elétrica.Esse processo foi projetado para minimizar as interrupções do sistema e restaurar operações normais sem comprometer a segurança.

Eficiência e segurança

Os desconexão dos switchs são construídos com dois objetivos principais em mente: otimizando a eficiência operacional e garantindo a segurança elétrica.

• Eficiência operacional - Esses dispositivos permitem desconexão rápida e controlada e reconexão de fontes de energia, minimizando o tempo de inatividade.Nas redes elétricas em larga escala, onde a continuidade de serviço é útil, os desconectores de comutação ajudam a otimizar as operações de rotina.

• Garantia de segurança - O design deles inclui salvaguardas que protegem o pessoal de manutenção da exposição acidental a circuitos vivos.Ao aplicar medidas estritas de isolamento, os desconectadores de comutador aumentam a segurança no local de trabalho e evitam acidentes elétricos.

O papel dos isoladores na segurança elétrica

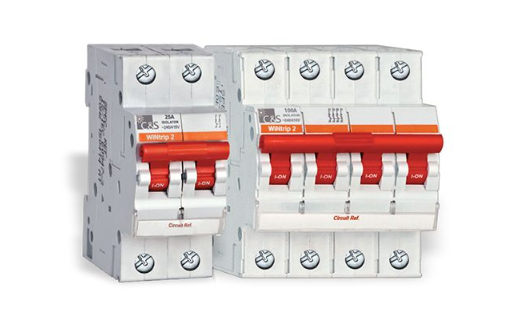

Figura 3. Isoladores

Os isoladores, também conhecidos como interruptores de isolamento, são necessários para a segurança elétrica, principalmente durante o trabalho de manutenção e reparo.Sua principal função é desconectar completamente um circuito da fonte de energia, garantindo que nenhum fluxo de corrente elétrica enquanto o trabalho esteja sendo realizado.Isso é especialmente grave em sistemas de alta tensão, onde mesmo um pequeno erro pode levar a lesões ou mortes graves.

Ao contrário dos desconexão do comutador, os isoladores só devem ser operados quando não houver carga elétrica significativa.Eles foram projetados para serem envolvidos depois que o circuito já foi desativado ou quando ele carrega uma corrente residual mínima.Essa restrição impede o arco elétrico e protege o equipamento e o pessoal de riscos inesperados.

Como os isoladores funcionam?

A operação de um isolador segue um processo deliberado e estruturado para garantir a segurança:

• Preparação para isolamento - Antes de envolver o isolador, o circuito é desligado primeiro usando um dispositivo de desconexão apropriado, como um disjuntor ou desconexão do comutador.Esta etapa garante que nenhuma corrente alta esteja fluindo quando o isolador é ativado.

• Separação do circuito físico - Depois que a carga é removida, o isolador é alterado manual ou mecanicamente para sua posição aberta.Isso cria uma ruptura visível e definitiva no circuito, fornecendo uma confirmação clara de que o sistema é desenergizado.

• Verificação e bloqueio -Em muitos contextos industriais, os isoladores estão equipados com mecanismos de travamento para evitar o reengajamento acidental.Etapas adicionais de verificação, como testes de tensão, são frequentemente realizadas para confirmar que nenhuma eletricidade residual permanece antes do início da manutenção.

Por que a visibilidade é importante em segurança elétrica?

Um dos recursos de segurança mais importantes de um isolador é a capacidade de criar uma separação visível e física no circuito.Isso significa que o pessoal de manutenção pode ver que o circuito está completamente aberto, removendo qualquer incerteza sobre se ainda está ativo.Em ambientes industriais, onde se aplicam regulamentos rígidos de segurança, essa desconexão visível é um requisito importante de conformidade.

Ao impedir o fechamento do circuito em condições de carga, os isoladores eliminam os riscos associados ao arco elétrico, o que pode causar danos graves do equipamento ou lesão pessoal.Sua colocação estratégica dentro de um sistema elétrico garante que os procedimentos de manutenção possam ser realizados de maneira controlada, previsível e segura.

Devido ao seu papel crucial na segurança elétrica, os isoladores são parte integrante dos protocolos de design e manutenção do sistema.Seu uso correto garante uma abordagem confiável, direta e livre de risco para trabalhar com sistemas elétricos, protegendo o pessoal e o equipamento contra riscos potenciais.

Diferenças entre isoladores e desconectores de interruptor

Recurso	Isoladores	Switch Desconectores
Função primária	Fornece uma quebra física no circuito para segurança durante a manutenção	Controla o fluxo de potência e os circuitos de isolados, permitindo operação em condições de carga
Operação sob carga	Não pode ser operado sob carga;O circuito deve ser desenergizado antes do uso	Pode operar em condições de carga e sem carga
Propósito	Garante que nenhuma corrente elétrica permaneça no circuito quando trabalho é realizado	Permite quebra e criação de conexões seguras, mesmo quando A corrente está presente
Aplicativo	Usado exclusivamente para fins de manutenção e segurança	Usado para controle de energia de rotina e desligamentos de emergência
Fator de risco	Impede o contato acidental com o poder vivo por completamente desconectando o circuito	Reduz o risco, permitindo a desconexão controlada sob várias condições

Aplicações de isoladores e desconectores de troca

Isoladores

Os isoladores são arriscados em ambientes de alta tensão, onde é necessária uma desconexão elétrica absoluta para a segurança.Sua função principal é garantir que os circuitos sejam completamente desenergizados antes do início de qualquer trabalho, impedindo a exposição acidental à eletricidade viva.

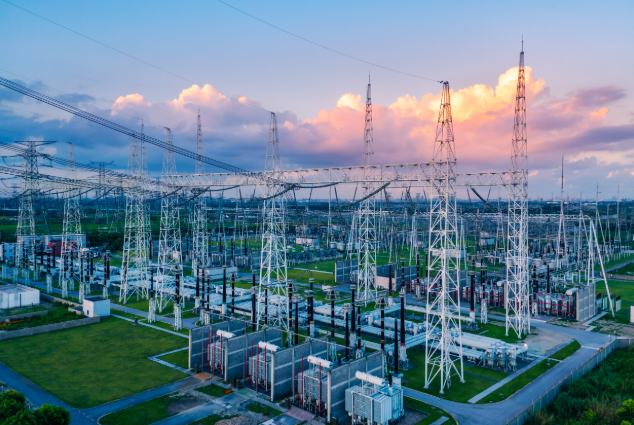

Figura 4. Subestações e usinas de energia

• Subestações e usinas de energia -Nestes sistemas de alta tensão, os isoladores fornecem uma quebra física no circuito, garantindo que você possa inspecionar, reparar ou atualizar com segurança o equipamento sem o risco de reenergização.

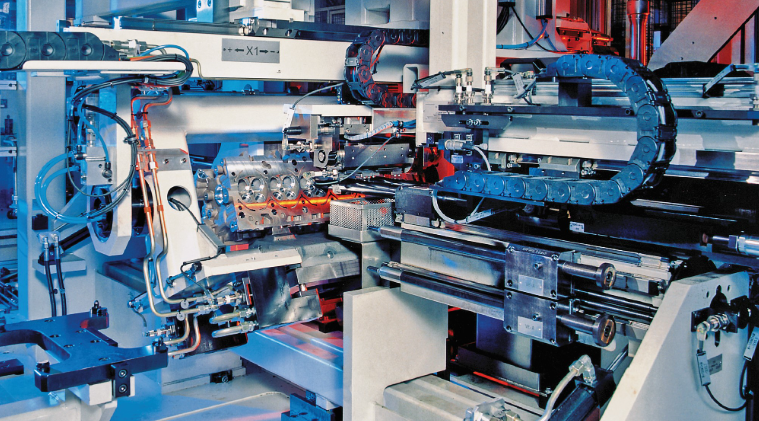

Figura 5. Máquinas industriais

• Máquinas industriais - Máquinas grandes requerem isolamento de energia total antes da manutenção.Os isoladores permitem que o equipamento seja destacado com segurança de sua fonte de energia, impedindo a ativação não intencional e protegendo você e componentes sensíveis.

• Situações de emergência - Em condições perigosas, os isoladores fornecem uma maneira de fazer uma maneira de cortar a energia, garantindo a segurança e minimizando o risco de incêndios elétricos ou danos.

Switch Desconectores

Os desconectores do Switch são mais versáteis e projetados para gerenciar circuitos vivos e desenergizados.Eles fornecem desconexão controlada sob carga e também servem como ponto de isolamento para manutenção e desligamentos de emergência.

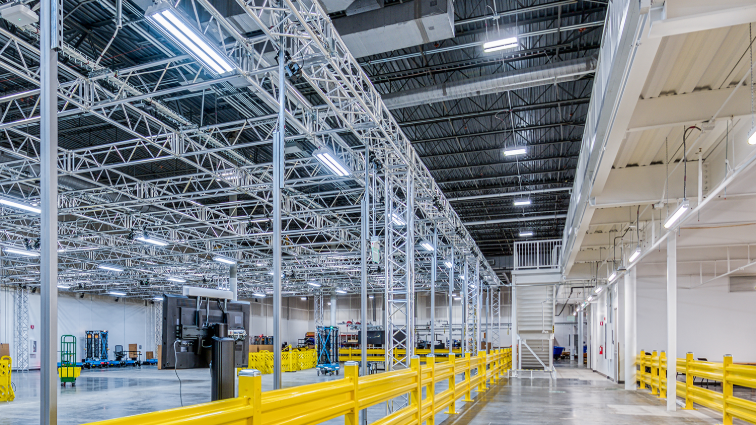

Figura 6. Edifícios Industriais e Comerciais

• Edifícios industriais e comerciais - Os desconexão do comutador são comumente usados ​​em painéis de distribuição e sistemas de controle, permitindo que as seções de uma rede elétrica sejam desligadas com segurança sem afetar todo o sistema.

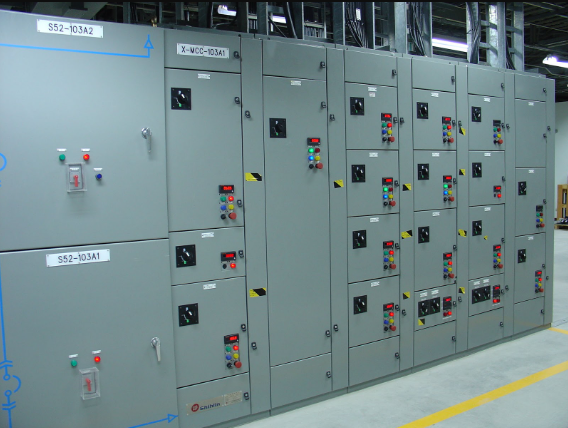

Figura 7. Centros de controle motor

• Centros de controle motor - Esses sistemas dependem dos desconectadores do comutador para isolar motores individuais para manutenção, mantendo o restante da instalação operacional.

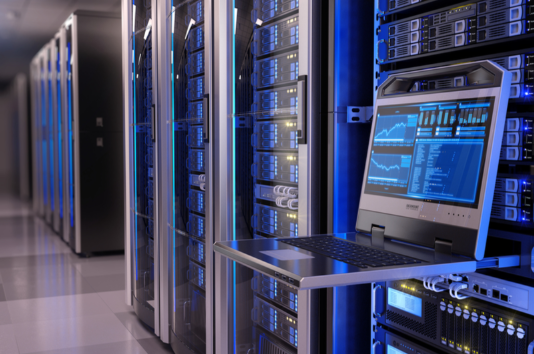

Figura 8. Data centers e infraestrutura crítica

• Data centers e infraestrutura - Em ambientes em que a energia ininterrupta é útil, os desconexão do comutador permitem o isolamento seletivo de componentes com defeito, mantendo o sistema principal em funcionamento.

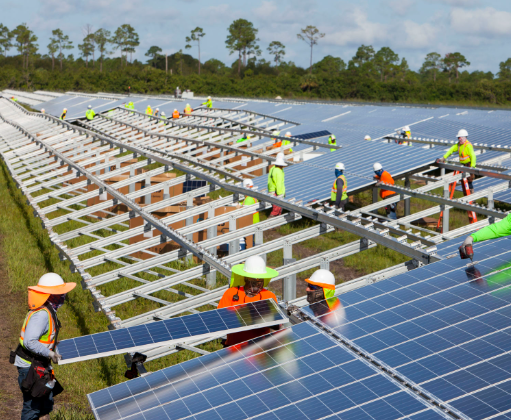

Figura 9. Instalações de energia renovável

• Instalações de energia renovável - Os sistemas de energia solar e eólica usam desconexão do interruptor para desconectar com segurança inversores, transformadores ou bancos de baterias para manutenção sem desligar toda a unidade de produção de energia.

Tipos de isoladores e desconectores de troca

Variações de isoladores

Os isoladores vêm em diferentes configurações, cada uma adequada a requisitos específicos do sistema elétrico.Sua principal função é criar uma separação física em um circuito, garantindo manutenção segura e impedindo a reenergização acidental.

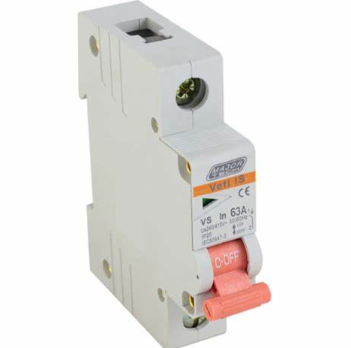

Figura 10. Isoladores de um policial

• Isoladores de um polo -Eles são usados ​​em sistemas em que apenas uma fase precisa ser desconectada, comumente encontrada em aplicações de menor tensão.

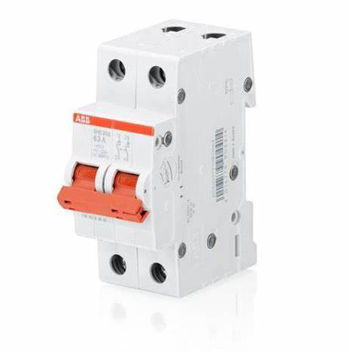

Figura 11. Isoladores de polo duplo

• Isoladores de dupla polpa - Eles isolam conexões vivas e neutras, fornecendo segurança aprimorada em redes elétricas residenciais e comerciais.

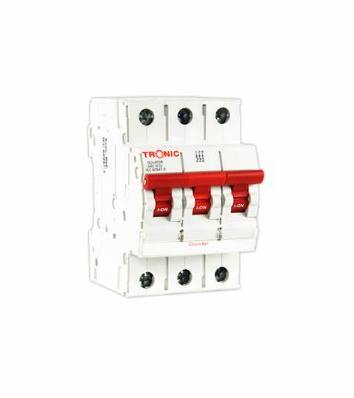

Figura 12. Isoladores de vários polos

• Isoladores de vários polos -Projetado para sistemas industriais trifásicos e complexos, esses isoladores desconectam simultaneamente os condutores múltiplos, garantindo uma quebra completa em circuitos de alta tensão.

Tipos de desconectores de comutação

Os desconectores do Switch são projetados para lidar com circuitos vivos e desenergizados, tornando-os versáteis para gerenciamento e isolamento de energia.Eles são construídos em várias formas para acomodar diferentes capacidades atuais e requisitos de instalação.

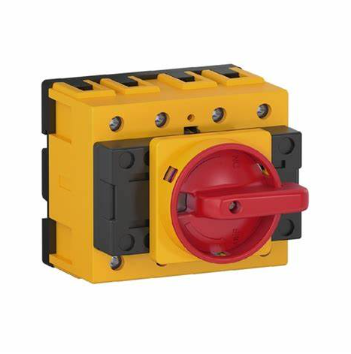

Figura 13. Desconectores de interruptor rotativo

• Desconectores do interruptor rotativo - Eles apresentam um mecanismo rotativo para fácil operação manual, comumente usada em painéis de controle industrial e controles de energia da máquina.

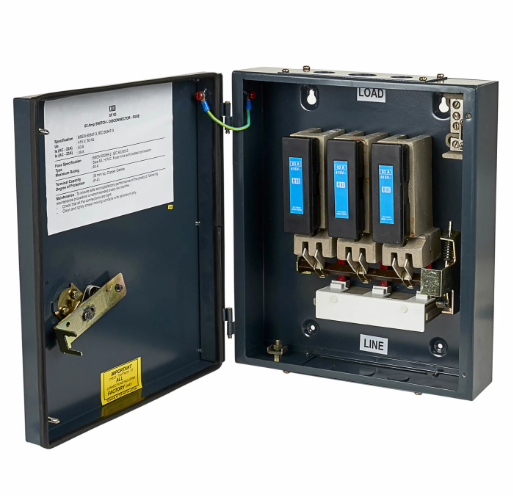

Figura 14. Desconectores de interruptor fundido fundido

• Desconectores de interruptor fundido -Integrado aos fusíveis, eles fornecem desconexão de circuito e proteção de sobrecorrente, tornando-os adequados para aplicações de alta potência, onde o equipamento precisa de segurança adicional.

Nomes alternativos e descrições funcionais

Nomes comuns de isoladores

Os isoladores são frequentemente referidos por nomes diferentes, refletindo seu papel na segurança elétrica e na desconexão do circuito.Os termos comuns incluem:

• Interruptor de isolamento - Um termo geral enfatizando a função do dispositivo de cortar a energia elétrica.

• Interruptor de isolamento de energia - destaca seu papel na desconexão de equipamentos ou circuitos totalmente da fonte de energia.

• Chave de isolador de dupla pole (DP) - Especifica uma configuração que desconecte as conexões vivas e neutras, comumente usadas em sistemas elétricos residenciais e comerciais.

Nomes comuns dos desconectadores de switch

Os desconectores do Switch são mais versáteis e são conhecidos por vários nomes, dependendo de seu design e funcionalidade específicos.Estes incluem:

• Isolador fundido -Combina as funções de um isolador com proteção de sobrecorrente embutida, comumente usada em aplicações de alta potência.

• Interruptor de quebra de carga - destaca a capacidade do dispositivo de desconectar os circuitos durante a carga, garantindo transições de energia segura.

• Desconecte o interruptor - Um termo amplo usado para descrever os desconectadores de comutador em aplicações industriais e comerciais.

Fiação de um interruptor isolador

Medidas de preparação e segurança

A fiação de uma chave isoladora requer adesão estrita aos protocolos de segurança e regulamentos elétricos.Antes de iniciar, é necessário verificar se a fiação e o comutador são classificados quanto à tensão necessária e à capacidade de corrente.Isso garante compatibilidade com o sistema elétrico e impede riscos potenciais.

A primeira e mais arriscada etapa é desenergizar a fonte de energia.Isso elimina o risco de choque elétrico durante a instalação.A energia deve ser desligada no disjuntor principal e um testador de tensão deve ser usado para confirmar que nenhuma corrente está presente antes de prosseguir.

Conectando a fiação

Depois que o sistema é desligado com segurança, o processo de fiação segue uma abordagem estruturada:

• Identificando terminais - O comutador isolador normalmente possui terminais marcados para energia de entrada (fornecimento) e conexões de saída (carga).Compreender essas designações é essencial para a instalação adequada.

• Anexar fios de suprimento e carga - Os cabos de fornecimento estão conectados com segurança aos terminais de entrada, enquanto os cabos de carga são conectados aos terminais de saída.O aperto adequado dos parafusos terminais garante uma conexão elétrica sólida.

• Aterrar o interruptor - Um fio de aterramento dedicado deve estar firmemente conectado ao terminal de aterramento.Esta etapa é necessária para a segurança, pois impede que falhas elétricas causem choques ou danos ao sistema.

• Proteger e inspecionar conexões -Depois que todos os fios estiverem no lugar, cada conexão deve ser verificada duas vezes quanto à tensão e posicionamento adequado para evitar superaquecimento ou contatos soltos.

Testes finais e considerações qualificadas

Antes de restaurar a energia, a instalação deve ser inspecionada para confirmar a conformidade com os padrões de fiação.O teste da chave isoladora garante que opere corretamente, fornecendo desconexão total quando ativada.

Como a fiação inadequada pode levar a falhas elétricas ou riscos de segurança, a contratação de um eletricista licenciado é altamente recomendado.Uma instalação profissional garante a conformidade com os regulamentos, reduz o risco de mau funcionamento e fornece confiabilidade e segurança do sistema a longo prazo.

Conclusão

Ao longo desta exploração dos desconexão e isoladores do comutador, vimos como esses dispositivos formam a espinha dorsal da segurança elétrica e da confiabilidade do sistema.Desde a mecânica operacional básica até as aplicações complexas em ambientes de alta tensão, os desconexão e os isoladores de alternância garantem que você possa executar suas tarefas sem o risco de riscos elétricos.Sua capacidade de gerenciar conexões de energia com segurança, tanto em condições de carga quanto sem carga, os torna necessários na infraestrutura elétrica moderna.À medida que continuamos a confiar em sistemas elétricos sofisticados, o uso estratégico desses dispositivos permanecerá importante no equilíbrio da segurança com a eficiência operacional, garantindo que você e o equipamento sensível sejam protegidos contra acalmar elétrica.

Perguntas frequentes [FAQ]

1. Por que usar um isolador em vez de um interruptor?

Os isoladores garantem a segurança desconectando completamente a fonte de alimentação, incluindo a quebra de todos os circuitos elétricos que podem transportar corrente quando a manutenção estiver sendo realizada.Ao contrário dos interruptores regulares que podem não ser projetados para cortar completamente o circuito elétrico, os isoladores são especificamente projetados para lidar com condições de sem carga com segurança.

2. Qual é o objetivo de um isolador?

O principal objetivo de um isolador é fornecer uma quebra física segura e clara em um circuito elétrico.Essa ruptura é usada durante o trabalho de reparo ou manutenção, garantindo que quaisquer peças elétricas que estão sendo trabalhadas estejam totalmente livres de energia elétrica e seguras para manusear, impedindo a energização acidental.

3. Quando usar um comutador isolador?

Uma chave isoladora deve ser usada quando você precisar de um meio confiável para garantir que um circuito seja completamente desenergizado para serviço ou manutenção.É principalmente importante em configurações de equipamentos de alta tensão ou graves, onde a segurança não pode ser comprometida e onde é necessário para garantir que o circuito esteja completamente morto.

4. O AirCon precisa de um interruptor de isolador?

Sim, os sistemas de ar condicionado normalmente exigem um comutador isolador.Esse interruptor é usado para segurança e conformidade com os padrões elétricos, permitindo manutenção e manutenção seguras desligando completamente a energia elétrica da unidade.

5. Posso desligar o interruptor do isolador?

Sim, você pode desligar o comutador isolador e é recomendável fazê -lo sempre que executar a manutenção ou qualquer trabalho de inspeção no equipamento conectado.Desligar o interruptor do isolador garante que não haja energia elétrica que flua para o equipamento, tornando seguro o trabalho.
