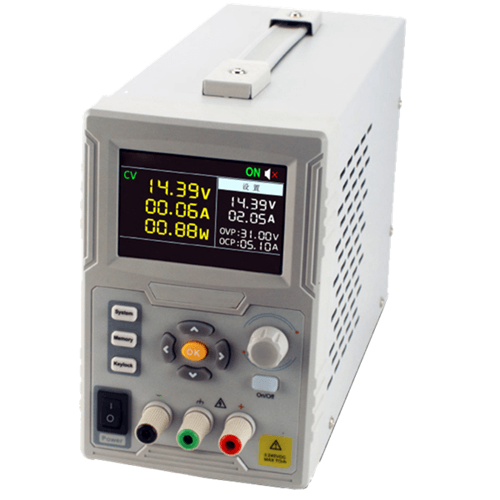

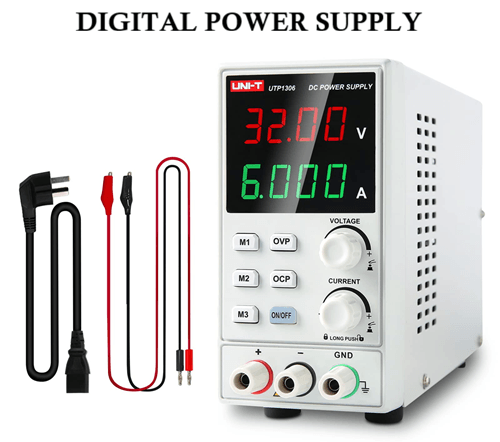

O que é uma Fonte de Alimentação Digital e Como Funciona?

As fontes de alimentação fornecem a tensão e corrente estáveis necessárias para que os dispositivos operem corretamente. À medida que os equipamentos modernos se tornam mais complexos, as fontes de alimentação analógicas tradicionais muitas vezes já não são suficientes para atender à crescente demanda por precisão, monitoramento e controle inteligente. Isso levou ao desenvolvimento de fontes de alimentação digitais, que combinam hardware de conversão de energia com controladores digitais, software e capacidades de comunicação. Compreender como as fontes de alimentação digitais funcionam, seus componentes principais, características, protocolos de comunicação e aplicações práticas pode ajudar você e os projetistas de sistemas a escolher a solução de gerenciamento de energia adequada para sistemas eletrônicos modernos.

Catálogo

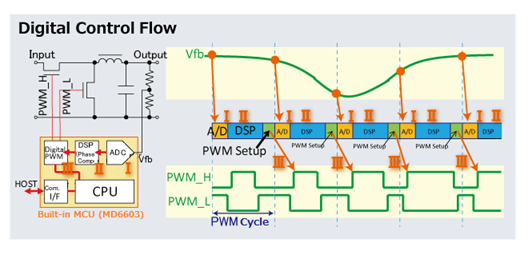

Como Funciona uma Fonte de Alimentação Digital?

Uma fonte de alimentação digital usa um controlador digital para regular e monitorar a saída de energia. Como mostrado no diagrama, a tensão de saída é continuamente medida através de um sinal de feedback (Vfb). Esse feedback é convertido em dados digitais por um Conversor Analógico-Digital (ADC) e enviado para um Processador Digital de Sinais (DSP) ou microcontrolador.

O controlador digital compara a tensão medida com a tensão de saída desejada e calcula quaisquer ajustes necessários. Em seguida, ele altera os sinais de Modulação por Largura de Pulso (PWM) que controlam os transistores de comutação na etapa de potência. Ao aumentar ou diminuir o ciclo de trabalho do PWM, a fonte de alimentação pode manter uma tensão de saída estável, mesmo quando a tensão de entrada ou a carga mudam.

Esse processo de feedback e controle se repete a cada ciclo de PWM, permitindo que a fonte de alimentação digital forneça regulação de tensão precisa, maior eficiência, monitoramento em tempo real e recursos de controle programáveis.

Componentes de uma Fonte de Alimentação Digital

Uma fonte de alimentação digital combina hardware de conversão de energia com funções de controle e monitoramento digitais.

• Controlador Digital (MCU ou DSP) - Atua como o cérebro da fonte de alimentação. Ele processa informações de feedback, executa algoritmos de controle e determina como a etapa de potência deve responder às condições de carga e entrada em mudança.

• Conversor Analógico-Digital (ADC) - Converte sinais analógicos, como tensão de saída, corrente e temperatura, em dados digitais que o controlador pode analisar e processar.

• Gerador Digital de PWM (DPWM) - Gera sinais de modulação por largura de pulso que controlam os transistores de comutação. Ajustando o ciclo de trabalho do PWM, a fonte de alimentação regula a tensão e corrente de saída.

• Circuito de Driver de Porta - Amplifica os sinais de controle PWM e aciona os MOSFETs de potência ou transistores de comutação na etapa de potência.

• Estágio de Conversão de Potência - Contém dispositivos de comutação, indutores, transformadores, capacitores e outros componentes de potência que convertem a potência de entrada na tensão e corrente de saída necessárias.

• Circuitos de Feedback e Sensores - Monitoram parâmetros operacionais chave, como tensão de saída, corrente de saída, tensão de entrada e temperatura, fornecendo informações em tempo real ao controlador.

• Filtro de Saída - Geralmente consiste em indutores e capacitores que suavizam a forma de onda de comutação e reduzem o ripple e o ruído na saída.

• Interface de Comunicação - Permite a comunicação com sistemas externos para monitoramento e configuração. Interfaces comuns incluem PMBus, I²C, SMBus, UART e barramento CAN.

• Circuitos de Proteção - Detectam condições anormais, como sobrecarga de tensão, sobrecarga de corrente, superaquecimento e curtos-circuitos, ajudando a proteger tanto a fonte de alimentação quanto os equipamentos conectados.

• Firmware e Software de Controle - Implementa regulação de tensão, gerenciamento de falhas, sequenciamento de potência, telemetria e outras funções inteligentes de gerenciamento de energia dentro do controlador digital.

Características da Fonte de Alimentação Digital

Configurações de Saída Programáveis

Fontes de alimentação digitais permitem que a tensão de saída, limites de corrente e parâmetros de operação sejam ajustados por meio de software ou firmware. Esta flexibilidade facilita a personalização da entrega de energia para diferentes aplicações.

Monitoramento em Tempo Real

Funções de monitoramento embutidas rastreiam continuamente parâmetros como tensão, corrente, consumo de energia e temperatura. Esta informação ajuda os operadores a entender o desempenho do sistema e identificar problemas potenciais.

Alta Precisão de Regulação

Algoritmos de controle digital podem manter níveis de saída precisos mesmo quando a tensão de entrada ou as condições de carga mudam. Isso melhora a qualidade da energia para equipamentos eletrônicos sensíveis.

Configuração e Controle Remoto

Muitas fontes de alimentação digitais podem ser gerenciadas remotamente por meio de interfaces de comunicação. Engenheiros podem ajustar configurações, coletar dados operacionais e realizar diagnósticos sem acesso físico direto ao dispositivo.

Detecção de Falhas e Proteção

Fontes de alimentação digitais podem detectar condições anormais, como sobrecarga de tensão, sobrecarga de corrente, superaquecimento e curtos-circuitos. Ações de proteção podem ser acionadas automaticamente para ajudar a prevenir danos aos equipamentos.

Sequenciamento de Potência

Em sistemas com múltiplos trilhos de tensão, fontes de alimentação digitais podem controlar a ordem de partida e desligamento de cada trilho. Isso garante que os componentes recebam energia na sequência correta.

Registro de Dados e Telemetria

Dados operacionais podem ser registrados e transmitidos para análise. Este recurso é útil para resolução de problemas, avaliação de desempenho e manutenção preditiva.

Atualização de Firmware

Muitas fontes de alimentação digitais suportam atualizações de firmware que adicionam novas funções, melhoram o desempenho ou corrigem problemas sem necessidade de modificações de hardware.

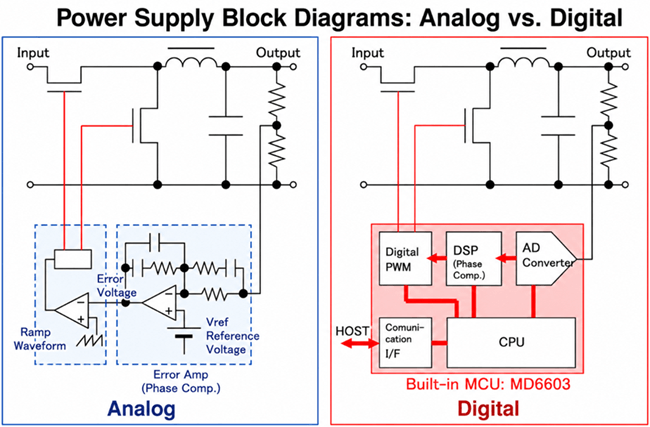

Fonte de Alimentação Digital vs Fonte de Alimentação Analógica

Uma fonte de alimentação analógica usa circuitos analógicos, como amplificadores de erro, circuitos de tensão de referência e controladores PWM, para regular a tensão de saída. É simples, rápida, confiável e econômica, tornando-a adequada para aplicações de energia básicas.

Uma fonte de alimentação digital usa um microcontrolador, DSP, ADC e PWM digital para monitorar e controlar a saída. Oferece melhor flexibilidade, monitoramento em tempo real, detecção de falhas e controle remoto através de interfaces como PMBus ou I²C.

Em projetos simples, uma fonte de alimentação analógica geralmente é suficiente. Para sistemas complexos que precisam de controle preciso, sequenciamento de potência, telemetria e ajustes baseados em software, uma fonte de alimentação digital é a melhor escolha.

Protocolos de Comunicação Comuns em Fontes de Alimentação Digitais

PMBus

PMBus (Power Management Bus) é o protocolo de comunicação mais amplamente utilizado em fontes de alimentação digitais. Ele permite que os sistemas monitorem e controlem parâmetros como tensão de saída, corrente, temperatura, consumo de energia e condições de falha. O PMBus é comumente usado em servidores, data centers e equipamentos de telecomunicações.

I²C

I²C (Inter-Integrated Circuit) é um protocolo de comunicação simples de dois fios usado para troca de dados entre circuitos integrados. Muitos controladores de potência digitais usam I²C para configuração, monitoramento de status e comunicação com processadores ou sistemas de gerenciamento.

SMBus

SMBus (System Management Bus) é baseado no protocolo I²C, mas inclui recursos adicionais para gerenciamento e confiabilidade do sistema. É frequentemente usado em computadores, sistemas de gerenciamento de bateria e dispositivos de potência inteligentes que requerem funções de monitoramento e controle padronizadas.

Barramento CAN

CAN (Controller Area Network) é um protocolo de comunicação robusto desenvolvido para ambientes com ruído elétrico e longas distâncias de comunicação. Fontes de alimentação digitais em automação industrial, transporte e sistemas automotivos frequentemente utilizam o barramento CAN para comunicação de dados confiável.

UART

UART (Universal Asynchronous Receiver-Transmitter) é uma interface de comunicação serial simples utilizada para configuração, diagnósticos e atualizações de firmware. É comumente encontrada em sistemas embarcados e plataformas de desenvolvimento que exigem comunicação direta com um controlador de potência digital.

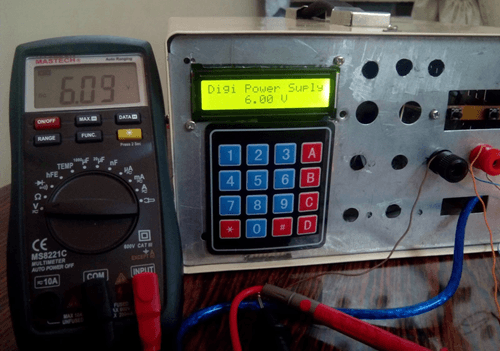

Aplicações de Fontes de Alimentação Digitais

Datacenters e Servidores

Fontes de alimentação digitais são utilizadas em datacenters para gerenciar a energia de servidores, processadores, sistemas de armazenamento e eletrônicos relacionados ao resfriamento. Elas ajudam os operadores a monitorar tensão, corrente, temperatura e consumo de energia em tempo real, tornando sistemas de potência grandes mais fáceis de controlar.

Equipamentos de Telecomunicações

Equipamentos de telecomunicações, como roteadores, switches e estações base, precisam de energia estável para evitar interrupções de serviço. Fontes de alimentação digitais suportam relatórios de falhas e configuração remota, o que ajuda as equipes de manutenção a detectar problemas mais rapidamente.

Automação Industrial

Máquinas industriais frequentemente operam em ambientes exigentes com cargas variáveis. Fontes de alimentação digitais podem ajustar configurações de operação, monitorar condições anormais e apoiar diagnósticos em sistemas de automação de fábricas.

Dispositivos Médicos

Dispositivos médicos requerem energia consistente e bem regulada para operação segura. Fontes de alimentação digitais são utilizadas em máquinas de diagnóstico, equipamentos de monitoramento e instrumentos de laboratório onde a precisão e funções de proteção são importantes.

Veículos Elétricos

Veículos elétricos utilizam controle de potência digital no carregamento de baterias, conversão DC-DC e sistemas de distribuição de energia. O controle digital ajuda a gerenciar o fluxo de energia entre a bateria, o sistema de controle do motor e os eletrônicos a bordo.

IA e Computação de Alto Desempenho

Servidores de IA, GPUs e placas de acelerador têm demandas de potência em rápida mudança. Fontes de alimentação digitais ajudam a manter uma tensão estável durante alterações de carga de trabalho e fornecem telemetria para otimização de potência em nível de sistema.

Tendências Futuras na Tecnologia de Fontes de Alimentação Digital

Avanços em algoritmos de controle digital, inteligência artificial e análises em tempo real estão permitindo que as fontes de alimentação otimizem automaticamente o desempenho e prevejam falhas potenciais antes que ocorram. A adoção de semicondutores de largura de banda larga, como o carbeto de silício (SiC) e o nitreto de gálio (GaN), também está melhorando a eficiência de comutação e reduzindo o tamanho do sistema. Espera-se que fontes de alimentação digitais ofereçam monitoramento mais avançado, gerenciamento remoto e capacidades de otimização de energia, enquanto entregam um desempenho mais elevado em designs cada vez mais compactos.

Perguntas Frequentes [FAQ]

1. Por que as fontes de alimentação digitais estão se tornando mais importantes em sistemas eletrônicos modernos?

Fontes de alimentação digitais fornecem controle preciso, monitoramento em tempo real e operação programável. Essas capacidades ajudam a gerenciar sistemas cada vez mais complexos, como servidores, hardware de IA, equipamentos industriais e veículos elétricos que necessitam de gerenciamento inteligente de potência.

2. Como o firmware melhora a funcionalidade de uma fonte de alimentação digital?

Firmware permite que o comportamento da fonte de alimentação seja modificado através de atualizações de software em vez de mudanças de hardware. Os fabricantes podem adicionar novos recursos, melhorar o desempenho, aumentar funções de proteção ou corrigir problemas operacionais sem redesenhar o hardware.

3. Que vantagens o controle digital oferece ao alimentar processadores e aceleradores de IA?

Processadores e aceleradores de IA podem experimentar mudanças rápidas na demanda de potência. O controle digital pode responder rapidamente a essas mudanças, ajudando a manter níveis de tensão estáveis enquanto melhora a eficiência e reduz o risco de instabilidade no desempenho.

4. Por que a telemetria é valiosa em sistemas de fontes de alimentação digitais?

A telemetria permite que dados operacionais, como tensão, corrente, temperatura e consumo de energia, sejam coletados e analisados. Essas informações ajudam os engenheiros a otimizar o desempenho, solucionar problemas e identificar falhas potenciais antes que afetem o sistema.

5. Como as fontes de alimentação digitais suportam a manutenção preditiva?

Monitorando continuamente as condições de operação, as fontes de alimentação digitais podem detectar tendências, como aumento de temperatura, consumo de corrente anormal ou eficiência em declínio. Esses indicadores podem ajudar as equipes de manutenção a resolver problemas antes que ocorram falhas no equipamento.

6. Qual é o papel do sequenciamento de energia em sistemas eletrônicos complexos?

Muitos sistemas eletrónicos requerem múltiplas tensões que devem iniciar e desligar numa ordem específica. As fontes de alimentação digitais podem gerir automaticamente esta sequência, ajudando a prevenir danos nos componentes e garantindo uma operação fiável do sistema.

7. Por que são importantes os protocolos de comunicação em fontes de alimentação digitais?

Os protocolos de comunicação permitem que as fontes de alimentação troquem informações com controladores, processadores e sistemas de gestão. Isso possibilita monitorização remota, configuração, diagnósticos e controlo centralizado em grandes instalações eletrónicas.

8. Como é que as fontes de alimentação digitais contribuem para a eficiência energética?

Os controladores digitais otimizam continuamente os parâmetros de operação com base nas condições de carga. Isso permite que a fonte de alimentação reduza perdas de potência desnecessárias e mantenha uma maior eficiência ao longo de uma faixa de operação mais ampla.

9. Quais desafios os engenheiros devem considerar ao adotar fontes de alimentação digitais?

As fontes de alimentação digitais muitas vezes requerem desenvolvimento de firmware, validação de software e integração de sistemas de comunicação. Embora ofereçam maior funcionalidade, podem ser mais complexas de projetar e configurar do que as soluções analógicas tradicionais.
