Regulador de Baixa Queda LM1084 para Aplicações de Alta Corrente

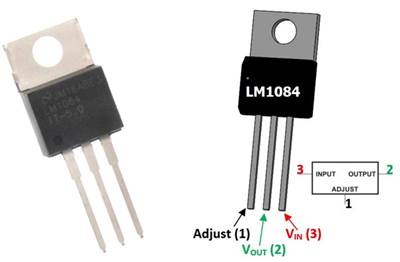

O LM1084 é um circuito integrado regulador de tensão positiva de baixa queda projetado para fornecer uma tensão de saída DC estável a partir de uma tensão de entrada mais alta. É útil quando um circuito precisa de mais corrente do que reguladores menores, como o LM317 ou 7805, podem fornecer. Disponível em versões fixas de 3.3V e 5V, além de uma versão ajustável para tensões de saída personalizadas. Este artigo explica o pinout do LM1084, o princípio de funcionamento interno, principais características, reguladores equivalentes, circuitos típicos, opções de embalagem e aplicações no mundo real.

Catálogo

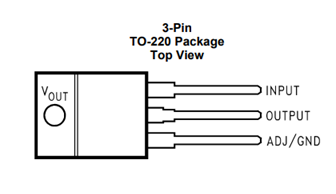

Pinout e Funções dos Pinos

Pino Número	Pino Nome	Função
1	ADJ/GND	Na versão ajustável, este pino é usado para definir a tensão de saída com uma rede de resistores externa. Nas versões de tensão fixa, este pino está conectado ao terra.
2	SAÍDA	Fornece a tensão de saída regulada à carga. Este pino entrega até 5A de corrente de saída, dependendo das condições térmicas e da tensão de entrada.
3	ENTRADA	Recebe a tensão de entrada não regulada que será regulada pelo LM1084. A tensão de entrada deve ser superior à tensão de saída desejada em pelo menos a tensão de queda.

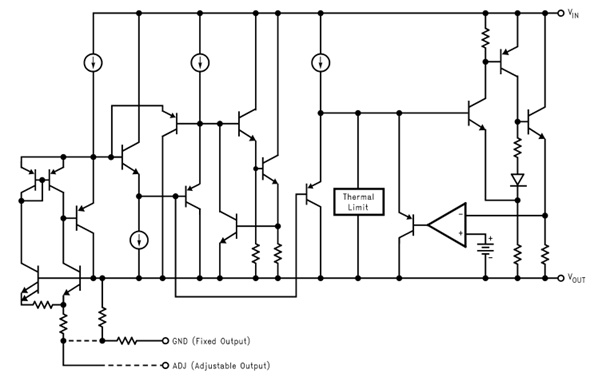

Como Funciona Internamente

O LM1084 regula a tensão usando um circuito de controle de feedback. Uma tensão de referência interna é comparada com a tensão de saída. Se a tensão de saída mudar, o regulador ajusta automaticamente seu circuito interno para devolver a saída ao nível desejado.

Um amplificador de erro monitoriza continuamente a tensão de saída e gera um sinal de controle. Este sinal aciona o transistor de passagem interno, que controla a quantidade de corrente fluindo da entrada para a saída. Para versões ajustáveis, o pino ADJ recebe feedback através de resistores externos que definem a tensão de saída desejada. Nas versões de saída fixa, a rede de feedback está integrada no CI. O LM1084 também inclui circuitos de proteção que monitoram as condições de operação e ajudam a controlar o regulador durante sobrecargas ou condições de temperatura excessiva.

Características do LM1084

• Disponível em Versões de 3.3V, 5V e Ajustáveis – Suporta aplicações de saída fixa e ajustável.

• Corrente de Saída de Até 5A – Pode fornecer altas correntes de carga para circuitos que consomem muita energia.

• Tensão de Queda Baixa – Requer apenas uma pequena diferença entre a tensão de entrada e a tensão de saída para regulação.

• Proteção de Limitação de Corrente – Limita a corrente de saída durante sobrecargas e condições de curto-circuito.

• Proteção Térmica – Monitora a temperatura interna e protege o dispositivo contra superaquecimento.

• Regulação da Linha 0.015% (Típica) – Mantém a tensão de saída estável quando a tensão de entrada muda.

• Regulação da Carga 0.1% (Típica) – Mantém a tensão de saída estável à medida que a corrente de carga varia.

• Ampla Faixa de Temperatura de Operação (-40°C a +125°C) – Adequado para aplicações industriais e de ambientes adversos.

• Saída de Tensão de Alta Precisão – Proporciona regulação de tensão precisa para circuitos eletrônicos sensíveis.

• Pacote TO-220 de Três Pinos – Design de pacote simples que facilita a implementação do circuito.

• Proteção de Área de Operação Segura (SOA) Integrada – Ajuda a proteger o transistor de potência interno durante condições de operação anormais.

• Compatível com Circuitos do Estilo LM317 – Método de ajuste semelhante e configuração de resistor externo para versões ajustáveis.

Equivalentes do LM1084

Número da Parte	Corrente de Saída	Tensão de Queda (Típica)	Versão Ajustável
LM1085	3A	1.3V–1.5V	Sim
LM1086	1.5A	1.3V–1.5V	Sim
LT1084	5A	1.3V–1.5V	Sim
LM350	3A	Cerca de 2V–2.5V	Sim
LM317	1.5A	Cerca de 2V–3V	Sim
LM7805	1A (Típica)	Cerca de 2V	Não (5V Fixo)
NCP1117	1A	Cerca de 1.1V	Sim

Circuitos de Aplicação Típicos do LM1084

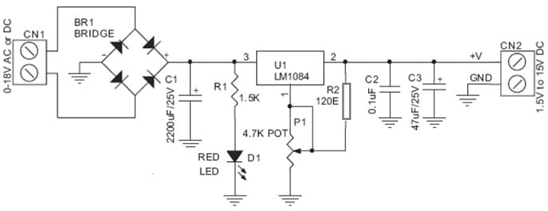

Circuito de Fonte de Alimentação Ajustável

Este circuito usa a versão ajustável do LM1084 para fornecer uma tensão de saída variável. A fonte de alimentação de entrada, que pode ser AC ou DC, entra pelo terminal de entrada e passa pelo retificador de ponte (BR1). Se uma fonte AC for utilizada, o retificador de ponte converte-a em DC. O capacitor C1 suaviza a tensão retificada antes de ser aplicada ao regulador LM1084.

A tensão de saída é definida pela rede de resistores composta por R2 e o potenciômetro P1 conectado ao pino ADJ. Ajustar P1 altera a tensão de feedback, permitindo que a saída varie de aproximadamente 1.5V a 15V, dependendo da tensão de entrada. Os capacitores C2 e C3 ajudam a manter a estabilidade da saída e reduzem flutuações de tensão. O LED e o resistor R1 servem como um indicador de energia, mostrando que o circuito está em funcionamento. Este tipo de circuito é comumente utilizado em fontes de alimentação bancárias ajustáveis, projetos de carregamento de baterias, e aplicações de testes eletrônicos onde diferentes tensões de saída são necessárias.

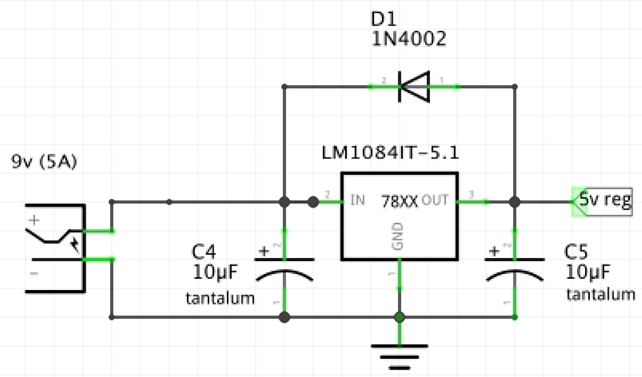

Circuito Regulador de Tensão Fixa de 5V

Este circuito utiliza o regulador de saída fixa LM1084-5.0 para gerar uma saída estável de 5V a partir de uma tensão de entrada DC superior. A fonte de entrada é conectada ao pino VIN do regulador, enquanto a saída regulada de 5V é retirada do pino VOUT. Como esta versão tem uma tensão de saída fixa, não é necessária uma rede de resistores externa.

O capacitor C4 filtra a tensão de entrada e ajuda a reduzir o ruído, enquanto o capacitor C5 melhora a estabilidade da saída e a resposta transitória. O diodo D1 está conectado entre os pinos de entrada e saída para proteger o regulador contra corrente reversa. Essa proteção se torna importante quando a fonte de entrada é removida enquanto o capacitor de saída permanece carregado. O circuito fornece uma fonte de energia de 5V simples e confiável para microcontroladores, circuitos lógicos digitais, sensores, módulos de comunicação e outros dispositivos eletrônicos que requerem uma fonte regulada de 5V.

Tensão Fixa vs Versões Ajustáveis do LM1084

Recurso	Tensão Fixa LM1084	LM1084 Ajustável
Tensão de Saída	Pré-definida (3.3V, 5V ou 12V)	Ajustável de aproximadamente 1.25V a 30V
Função do Pino 1	Terra (GND)	Ajustar (ADJ)
Resistores Externos Necessários	Não	Sim
Complexidade do Circuito	Mais simples	Mais flexível, mas um pouco mais complexo
Ajuste da Tensão de Saída	Não possível	Definido usando rede de resistores externa
Contagem de Componentes	Menor	Maior
Flexibilidade de Design	Limitada a tensões fixas	Suporta muitas tensões de saída
Tempo de Configuração	Mais rápido	Requer cálculos de resistores
Aplicações Típicas	Fontes de alimentação de 3.3V, 5V e 12V	Fontes de alimentação ajustáveis e trilhos de tensão personalizados
Facilidade de Uso	Mais fácil para iniciantes	Melhor para designs personalizados

Exemplos de Aplicação do LM1084 no Mundo Real

Fontes de Alimentação de Banco Ajustáveis

O LM1084 ajustável é comumente utilizado em fontes de alimentação de bancada para testes, reparos e protótipos. Com uma simples rede de resistores, a tensão de saída pode ser ajustada para diferentes níveis, tornando-o útil quando um circuito precisa de energia flexível durante o desenvolvimento.

Microcontroladores e Placas de Desenvolvimento

O LM1084 pode fornecer trilhos estáveis de 3.3V ou 5V para Arduino, PIC, AVR, ARM e placas de desenvolvimento semelhantes. Sua capacidade de corrente também o torna adequado para alimentar sensores, displays, módulos e outros periféricos a partir de uma fonte regulada.

Sistemas de Controle Industrial

Em equipamentos industriais, o LM1084 pode fornecer energia DC regulada para placas de controle, sensores, circuitos de monitoramento e módulos de automação. Ele ajuda a manter uma operação consistente em sistemas que dependem de trilhos de baixa tensão estáveis.

Equipamento de Telecomunicações

Comutadores de rede, roteadores e módulos de interface frequentemente precisam de tensões de alimentação limpas para circuitos de comunicação. O LM1084 pode ser usado para alimentar essas seções, suportando operação estável e reduzindo problemas de sinal relacionados à energia.

Sistemas Alimentados por Bateria

Como o LM1084 é um regulador de baixa queda, ele pode continuar regulando quando a tensão de entrada é apenas ligeiramente maior que a tensão de saída. Isso o torna útil em unidades de backup de bateria, dispositivos portáteis e sistemas incorporados recarregáveis.

Fontes de Alimentação FPGA e DSP

Placas FPGA e DSP frequentemente precisam de trilhos de baixa tensão com demanda de corrente maior. O LM1084 pode suportar essas cargas em placas de desenvolvimento e circuitos de processamento digital, desde que a tensão de entrada, a dissipaçã de calor e a corrente de saída sejam projetadas corretamente.

Eletrônica Automotiva

Versões de LM1084 de saída fixa podem ser usadas em eletrônica automotiva para produzir tensões reguladas a partir de fontes DC automotivas. Exemplos comuns incluem circuitos de painel, dispositivos de monitoramento, módulos de controle e outras seções eletrônicas de baixa tensão.

Dispositivos Incorporados e IoT

Projetos incorporados e IoT podem usar o LM1084 para alimentar processadores, sensores e módulos sem fio. Seu circuito externo simples facilita a adição a placas personalizadas onde um regulador linear simples é preferido.

Informações de Embalagem

Dispositivo Pedido	Status	Tipo de Embalagem	Pinos	Plano Ecológico	Acabamento de Chumbo/Bola	Temp. Pico MSL	Temperatura de Operação
LM1084IS-3.3/NOPB	Ativo	DDPAK / TO-263	3	Sem Chumbo (RoHS Exempt)	CU SN	Nível-3-245°C-168 HR	-40°C a +125°C
LM1084IS-5.0/NOPB	Ativo	DDPAK / TO-263	3	Sem Chumbo (RoHS Exempt)	CU SN	Nível-3-245°C-168 HR	-40°C a +125°C
LM1084IS-ADJ	NRND	DDPAK / TO-263	3	TBD	Ligar para TI	Ligar para TI	-40°C a +125°C
LM1084IS-ADJ/NOPB	Ativo	DDPAK / TO-263	3	Sem Chumbo (RoHS Exempt)	CU SN	Nível-3-245°C-168 HR	-40°C a +125°C
LM1084ISX-3.3/NOPB	Ativo	DDPAK / TO-263	3	Sem Chumbo (RoHS Exempt)	CU SN	Nível-3-245°C-168 HR	-40°C a +125°C
LM1084ISX-5.0/NOPB	Ativo	DDPAK / TO-263	3	Sem Chumbo (RoHS Exempt)	CU SN	Nível-3-245°C-168 HR	-40°C a +125°C
LM1084ISX-ADJ/NOPB	Ativo	DDPAK / TO-263	3	Sem Chumbo (RoHS Exempt)	CU SN	Nível-3-245°C-168 HR	-40°C a +125°C
LM1084IT-3.3/NOPB	Ativo	TO-220	3	Verde (RoHS & Sem Sb/Br)	CU SN	Nível-1-NA-ILIMITADO	-40°C a +125°C
LM1084IT-5.0/NOPB	Ativo	TO-220	3	Verde (RoHS & Sem Sb/Br)	CU SN	Nível-1-NA-ILIMITADO	-40°C a +125°C
LM1084IT-ADJ/NOPB	Ativo	TO-220	3	Verde (RoHS & Sem Sb/Br)	CU SN	Nível-1-NA-ILIMITADO	-40°C a +125°C

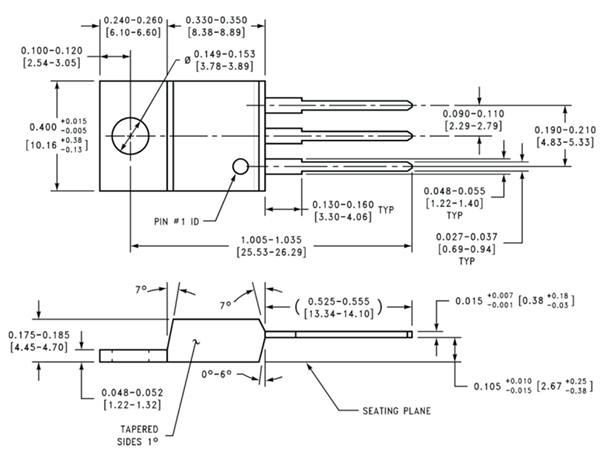

Dimensões Mecânicas

Fabricante

A empresa Texas Instruments (TI) opera várias instalações de fabricação de semicondutores e locais de montagem/teste que suportam produção de alto volume enquanto mantêm padrões rigorosos de qualidade e confiabilidade. As capacidades de fabricação da TI incluem fabricação avançada de wafers, testes automatizados, montagem de pacotes e suporte a produtos a longo prazo para aplicações industriais, automotivas, de comunicação e de consumo. Através de controle de processo extensivo, testes de confiabilidade e gerenciamento global da cadeia de suprimentos, a Texas Instruments é capaz de fornecer reguladores de tensão como o LM1084 com desempenho elétrico consistente, amplas faixas de temperatura de operação e operação confiável em sistemas eletrônicos exigentes.

Perguntas Frequentes [FAQ]

1. Qual é a potência máxima que o LM1084 pode dissipar antes que um dissipador de calor se torne necessário?

O LM1084 pode dissipar potência significativa, mas o calor aumenta rapidamente à medida que a diferença de tensão entre entrada e saída cresce. Um dissipador de calor é tipicamente necessário quando o regulador fornece alta corrente ou cai várias volts, prevenindo desligamento térmico e melhorando a confiabilidade a longo prazo.

2. O que acontece se a tensão de entrada estiver muito próxima da tensão de saída?

Se a tensão de entrada cair abaixo da tensão de queda necessária, o LM1084 não pode mais manter a regulação. A tensão de saída começará a diminuir e seguirá a tensão de entrada, potencialmente afetando o desempenho do circuito.

3. O LM1084 pode ser utilizado como carregador de bateria?

Sim. A versão ajustável pode ser configurada para fornecer uma tensão de carga controlada para certos tipos de baterias. No entanto, circuitos adicionais podem ser necessários para controle adequado de carga, limitação de corrente e proteção da bateria.

4. Por que o LM1084 é chamado de regulador de baixa queda (low-dropout)?

Um regulador de baixa queda pode manter uma saída regulada com uma diferença de tensão de entrada para saída menor do que reguladores lineares convencionais. Isso ajuda a melhorar a eficiência e prolongar o tempo de operação da bateria em dispositivos portáteis.

5. Como o LM1084 se compara a um regulador de comutação em eficiência?

O LM1084 oferece um design de circuito mais simples e menor ruído elétrico, mas os reguladores de comutação são geralmente mais eficientes ao converter grandes diferenças de tensão. O LM1084 é frequentemente preferido quando a simplicidade e o baixo ruído são mais importantes do que a eficiência máxima.

6. Vários reguladores LM1084 podem ser usados no mesmo sistema?

Sim. Muitos sistemas de potência usam vários reguladores LM1084 para gerar diferentes barras de tensão, como 5V, 3,3V e outras tensões personalizadas. Cada regulador deve ter filtragem adequada e gerenciamento térmico.

7. Quais fatores determinam a corrente de saída máxima do LM1084?

A corrente de saída real depende da tensão de entrada, tensão de saída, temperatura ambiente, layout da PCB e desempenho do dissipador de calor. Embora classificado para até 5A, limitações térmicas podem reduzir a corrente utilizável em alguns designs.
