Um conversor LLC com um transformador de matriz planar é um sistema de conversão de energia isolado DC-DC. Combina a tecnologia ressonante LLC com uma construção magnética planar avançada. É comumente utilizado em aplicações que requerem alta eficiência, alta corrente de saída e designs de fontes de energia compactos, como servidores, equipamentos de telecomunicações e sistemas de energia de centros de dados.
O conversor consiste em duas partes principais. O estágio ressonante LLC controla a conversão de energia usando princípios ressonantes para alcançar uma operação eficiente, enquanto o transformador de matriz planar fornece isolamento galvânico e transformação de tensão entre a entrada e a saída. Comparado com conversores de energia convencionais, esta arquitetura suporta maior densidade de potência, eficiência melhorada e redução do tamanho geral do sistema.

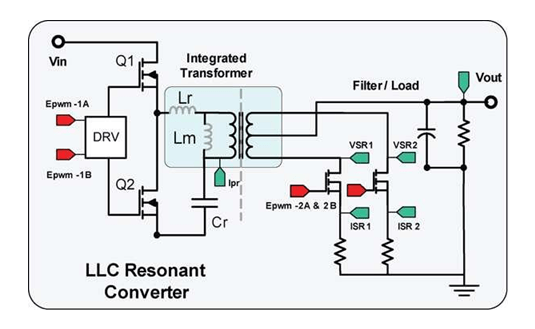

O conversor opera comutando a tensão DC de entrada em alta frequência através de um par de chaves de potência do lado primário. A forma de onda AC gerada entra no tanque ressonante LLC, que consiste no capacitor ressonante (Cr), indutância ressonante (Lr) e indutância de magnetização (Lm). Estes elementos moldam a forma de onda da corrente e permitem a transferência de energia ressonante.
A corrente ressonante flui através do transformador, onde a energia elétrica é transferida do lado primário para o lado secundário isolado. Os retificadores síncronos do lado secundário então convertem a tensão AC de alta frequência em tensão DC de saída. Os capacitores de saída filtram a forma de onda retificada para fornecer um suprimento estável para a carga.
A operação LLC oferece características de comutação suave. Ao operar próximo à frequência ressonante, os dispositivos de comutação podem alcançar a comutação de tensão zero (ZVS) ou a comutação de corrente zero (ZCS), o que reduz as perdas de comutação, diminui a tensão sobre os dispositivos e melhora a eficiência geral.

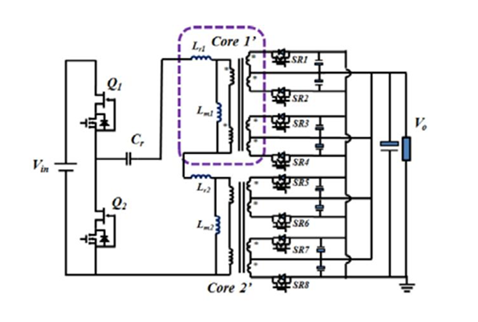

Numa aplicação típica, o transformador de matriz planar converte uma alta tensão de entrada DC, como 380V, em uma saída de baixa tensão e alta corrente, como 12V a dezenas de amperes. Em vez de depender de um único transformador grande, o design divide a transferência de energia entre várias seções magnéticas conectadas em uma configuração de matriz. Esse arranjo melhora a distribuição de corrente e reduz o estresse elétrico dentro do transformador.
Para suportar operação em alta frequência, o transformador utiliza enrolamentos de PCB em múltiplas camadas em vez de fio de cobre redondo convencional. Traços de cobre embutidos nas camadas do PCB fornecem dimensões precisas de enrolamento, qualidade de fabricação consistente e uma estrutura de baixo perfil. A abordagem de enrolamento em PCB também ajuda a reduzir a resistência de enrolamento e suporta operação em frequências próximas a 1 MHz, onde as técnicas de enrolamento convencionais tornam-se menos eficientes.

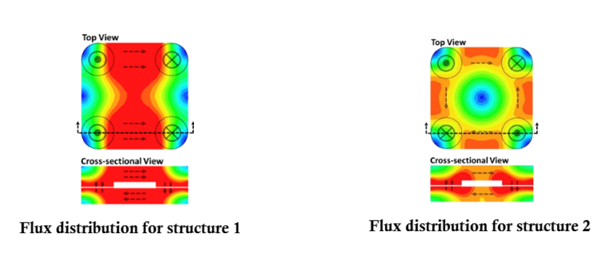

A distribuição do fluxo magnético é um fator crítico no desempenho do transformador. Como mostrado na imagem, a Estrutura 1 produz um padrão de fluxo magnético menos uniforme, com maior concentração de fluxo em certas regiões do núcleo. Essas áreas localizadas de alto fluxo podem aumentar as perdas do núcleo de ferrite e criar pontos quentes térmicos. Em contraste, a Estrutura 2 distribui o fluxo magnético de forma mais uniforme pela estrutura magnética. O padrão de fluxo mais suave reduz a densidade de fluxo de pico, diminui as perdas do núcleo e melhora a utilização magnética em todo o transformador.
O equilíbrio de fluxo melhorado da Estrutura 2 proporciona benefícios de desempenho mensuráveis. Ao reduzir a saturação magnética localizada e minimizar a concentração desigual de fluxo, o design pode diminuir significativamente as perdas do núcleo de ferrite enquanto melhora a eficiência e a confiabilidade. Um campo magnético mais uniforme também torna o transformador menos sensível às variações de fabricação entre seções individuais da matriz, resultando em um desempenho mais consistente.
O layout geral é ainda otimizado para minimizar os caminhos da corrente em alta frequência. Retificadores síncronos do lado secundário e capacitores de saída são colocados próximos ao transformador para reduzir a resistência parasitária e a indutância. Combinadas com a estrutura magnética aprimorada mostrada na imagem, essas técnicas de design melhoram o compartilhamento de corrente, reduzem o estresse térmico e possibilitam a alta densidade de potência necessária em fontes de alimentação de servidores, sistemas de telecomunicações, centros de dados e outras aplicações exigentes de conversão de potência.
• Fontes de Alimentação para Servidores - O conversor LLC com um transformador de matriz planar é utilizado em fontes de alimentação de alta eficiência para servidores porque pode fornecer alta corrente em um tamanho compacto.
• Equipamentos de Centro de Dados - Suporta sistemas de energia densos onde eficiência, controle de calor e uso de espaço reduzido são importantes.
• Sistemas de Energia de Telecomunicações - Fornece energia DC isolada estável para equipamentos de comunicação que devem operar de forma confiável por longos períodos.
• Conversores de Potência Industriais- Usado em sistemas de controle, equipamentos de automação e conversão de DC/DC de alta potência onde durabilidade é necessária.
• Sistemas de Potência para Veículos Elétricos- Adequado para carregadores a bordo, fontes de alimentação auxiliares e conversão de alta tensão para baixa tensão.
• Sistemas de Energia Renovável - Aplicado em inversores solares, sistemas de armazenamento de energia e distribuição de energia DC onde conversão eficiente é necessária.
• Fontes de Alimentação Médicas - Útil em fontes de alimentação isoladas compactas onde segurança, eficiência e regulação de tensão confiável são críticas.
| Desafio de Design |
Por que isso é importante |
Solução Prática |
| Alta corrente de saída |
Alta corrente aumenta a perda de condução e calor. |
Use uma estrutura de transformador de matriz para dividir a corrente entre vários caminhos de enrolamento. |
| Perdas no enrolamento AC |
Corrente em alta frequência pode aumentar o efeito de pele e as perdas de proximidade. |
Use camadas de enrolamento de PCB otimizadas com caminhos de corrente curtos e largos. |
| Indutância de vazamento |
Vazamento excessivo pode reduzir a eficiência e afetar a regulação. |
Mantenha os enrolamentos primário e secundário próximos uns dos outros no layout do PCB. |
| Perda do núcleo em alta frequência |
A perda do núcleo de ferrite aumenta à medida que a frequência de comutação sobe. |
Selecione material de ferrite adequado e otimize a forma do núcleo e a distribuição de fluxo. |
| Compartilhamento desigual de corrente |
Algumas seções do transformador podem transportar mais corrente do que outras. |
Use layout de enrolamento simétrico e conexões secundárias balanceadas. |
| Concentração de calor |
Pontos quentes locais podem reduzir a confiabilidade. |
Espalhe os caminhos de corrente, melhore a área de cobre e coloque partes geradoras de calor com cuidado. |
| Perda de terminação |
A alta corrente em pontos de conexão pode causar perda extra. |
Coloque retificadores e capacitores próximos aos terminais do transformador. |
| Complexidade de fabricação |
Múltiplos núcleos e enrolamentos de PCB são mais difíceis de construir com precisão. |
Use um design de enrolamento de PCB repetível e simplifique a montagem do núcleo sempre que possível. |
| Capacitância parasita |
As camadas de PCB podem criar capacitância indesejada em alta frequência. |
Controle o espaçamento das camadas, sobreposição de enrolamentos e layout de aterramento. |
| Controle de custos |
Estruturas magnéticas avançadas podem aumentar o custo de produção. |
Equilibre as necessidades de desempenho com designs de PCB e núcleo que sejam fabricáveis. |
| Característica |
Transformador de Matriz Planar |
Transformador Tradicional de Fio Enrolado |
| Estrutura de Enrolamento |
Camadas de cobre de PCB |
Fio de cobre redondo |
| Altura do Perfil |
Baixo perfil |
Estrutura mais alta |
| Densidade de Potência |
Alta |
Moderada |
| Desempenho em Alta Frequência |
Excelente |
Bom |
| Gestão Térmica |
Melhor distribuição de calor |
Aquecimento mais localizado |
| Consistência na Fabricação |
Altamente repetível |
Depende do processo de enrolamento |
| Distribuição de Corrente |
Múltiplos caminhos paralelos |
Caminho de enrolamento único |
| Capacidade de Automação |
Altamente adequada |
Mais processos manuais |
| Tamanho em Alta Potência |
Menor |
Maior |
| Complexidade do Design |
Maior |
Menor |
Embora o design introduza desafios como gestão térmica, otimização magnética, controle de EMI e complexidade de fabricação, os benefícios de desempenho muitas vezes superam essas dificuldades em aplicações exigentes. À medida que os requisitos de potência continuam a aumentar em servidores, data centers, telecomunicações, sistemas de energia renovável, veículos elétricos e equipamentos industriais, os conversores LLC com transformadores de matriz planar devem desempenhar um papel ainda maior nos futuros designs de fontes de alimentação. Sua capacidade de fornecer alta potência de forma eficiente em um fator de forma compacto torna-os uma tecnologia chave para eletrônicos de potência de próxima geração.
À medida que servidores e sistemas de IA requerem mais potência, arquiteturas de potência tradicionais experimentam um fluxo de corrente mais alto e maiores perdas de condução. Os conversores LLC melhoram a eficiência por meio de comutação suave, reduzindo a geração de calor e ajudando os data centers a reduzir o consumo de energia.
Um transformador de matriz planar distribui corrente através de várias seções do transformador em vez de uma única estrutura de enrolamento. Isso reduz a resistência do enrolamento, melhora o compartilhamento de corrente e diminui o estresse térmico, resultando em melhor eficiência.
Um fluxo magnético desigual pode criar pontos quentes localizados e aumentar as perdas do núcleo de ferrite. Uma distribuição de fluxo equilibrada permite que o material magnético seja utilizado de forma mais eficaz, melhorando a eficiência, o desempenho térmico e a confiabilidade.
Os enrolamentos de PCB fornecem geometria de condutor precisa, fabricação repetível, altura de perfil mais baixa e consistência melhorada. Eles também simplificam a produção automatizada e podem reduzir certos efeitos parasitas em designs de alta frequência.
A Comutação de Zero-Voltagem (ZVS) e a Comutação de Zero-Corrente (ZCS) reduzem as perdas de comutação ao minimizar a voltagem ou a corrente durante as transições de comutação. Isso reduz o estresse do dispositivo, melhora a eficiência e permite operação em frequências mais altas.
Embora os conversores LLC reduzam as perdas de comutação, o calor ainda é gerado por componentes magnéticos, condutores de PCB, retificadores e dispositivos semicondutores. Um resfriamento eficaz é necessário para manter o desempenho e prolongar a vida útil dos componentes.
Em frequências muito altas, o efeito pele, o efeito de proximidade, a capacitância parasita e as perdas do núcleo tornam-se mais significativas. Esses fatores exigem um design de enrolamento cuidadoso, seleção de materiais e otimização de layout.
As saídas de baixa tensão requerem grandes correntes para fornecer potência substancial. A estrutura em matriz espalha a corrente por múltiplos caminhos, reduzindo a resistência e minimizando as perdas que, de outra forma, se tornariam significativas em níveis elevados de corrente.
