Terminologia de ADC e DAC: Conceitos Chave e Parâmetros de Desempenho

Conversores analógicos-digitais (ADC) e conversores digitais-analógicos (DAC) atuam como uma ponte entre o mundo analógico, onde sinais reais como som, temperatura e tensão existem, e o mundo digital, onde a informação é processada e armazenada. Este artigo explica a terminologia mais importante de ADC e DAC utilizada em circuitos reais. Cada termo desempenha um papel em como um conversor lida com sinais do mundo real, especialmente em aplicações como sistemas de comunicação, processamento de áudio, sensores e eletrônica industrial.

Catálogo

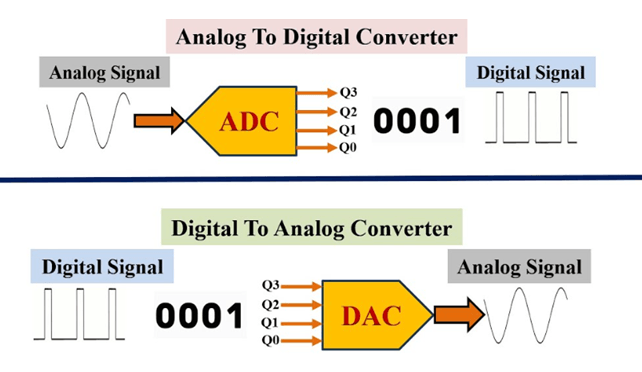

Terminologia de ADC e DAC em Circuitos Reais

Tempo de Aquisição

O tempo de aquisição é o período necessário para o capacitor de amostragem interno do ADC carregar e estabilizar à tensão de entrada após a comutação do modo de rastreamento para o modo de manutenção. No design prático de ADC, isso não é apenas um atraso — determina se o valor amostrado é preciso ou distorcido.

Isso é importante porque se o sinal de entrada mudar mais rápido do que o tempo de aquisição permite, o capacitor não se estabilizará completamente, produzindo erros de conversão. Em sistemas de aquisição de dados de alta velocidade, como controle de motores ou amostragem RF, um tempo de aquisição insuficiente leva à distorção da forma de onda e à representação digital incorreta. Os designers devem adequar o tempo de aquisição à impedância da fonte de entrada e à taxa de amostragem para manter a precisão.

Aliasing

Aliasing é um erro de amostragem que ocorre quando um sinal é amostrado abaixo da taxa de Nyquist. Componentes de alta frequência são "dobrados" para frequências mais baixas, criando sinais falsos que não estavam realmente presentes na entrada.

Isso é crítico em sistemas reais porque o aliasing não pode ser corrigido após a conversão. Por exemplo, em sistemas de áudio, produz tons indesejados, enquanto em sistemas de sensores cria medições enganosas. Filtros anti-aliasing são, portanto, necessários antes do ADC para remover frequências acima da metade da taxa de amostragem.

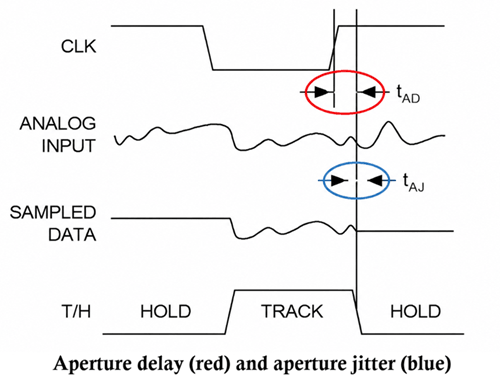

Atraso de Abertura

O atraso de abertura é a diferença de tempo entre a borda do clock de amostragem e o exato instante em que o ADC captura o sinal de entrada.

Em circuitos reais, esse atraso torna-se importante ao medir sinais de rápida mudança. Mesmo pequenos atrasos podem causar erros de fase entre canais em sistemas multicanal, levando a análises de tempo imprecisas em aplicações como osciloscópios ou receptores de comunicação.

Jitter de Abertura

Jitter de abertura refere-se a variações aleatórias no instante de amostragem. Ao contrário do atraso fixo, o jitter introduz incerteza sobre quando a amostragem ocorre.

É especialmente crítico em altas frequências de entrada porque a incerteza de tempo se traduz diretamente em ruído de tensão. Em ADCs RF e de alta velocidade, o jitter de abertura pode degradar significativamente a relação sinal-ruído (SNR), limitando a resolução alcançável, mesmo que o ADC tenha alta profundidade de bits.

Codificação Binária (Unipolar)

A codificação binária em ADCs unipolares mapeia apenas tensões de entrada positivas em valores digitais, tipicamente de 0 a escala total.

É amplamente utilizada em sistemas de alimentação única, como sensores alimentados por bateria. A limitação é que sinais negativos não podem ser representados diretamente, exigindo deslocamento de nível ou polarização.

Entrada Bipolar

Uma entrada bipolar permite que os sinais oscilem acima e abaixo de um nível de referência (geralmente terra ou meio de alimentação). Isso é essencial em sistemas diferenciais, como áudio, amplificadores de instrumentação e sensores industriais, porque preserva tanto a informação da forma de onda positiva quanto negativa, sem distorção ou recorte.

Rejeição de Modo Comum (CMR)

A Rejeição de Modo Comum descreve quão bem um sistema diferencial ignora sinais idênticos que aparecem em ambas as entradas. Em sistemas de ADC reais, uma alta CMR é importante porque o ruído frequentemente entra em ambas as linhas de sinal de forma igual (por exemplo, EMI). Uma alta relação de CMR garante que apenas o sinal diferencial seja convertido, melhorando a precisão em ambientes industriais ruidosos.

Diafonia

A diafonia é o acoplamento de sinal indesejado entre canais adjacentes em sistemas multi-canal de ADC/DAC. Isso é importante em layouts de PCB densos onde sinais de alta frequência podem interferir com canais vizinhos. Isso reduz a precisão das medições em sistemas como arrays de múltiplos sensores, mixers de áudio e estações base de comunicação.

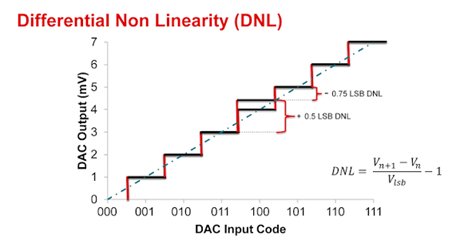

Não Linearidade Diferencial (DNL)

A DNL mede quanto cada passo do ADC se desvia do incremento ideal de 1 LSB. Em termos práticos, determina se a saída do ADC transita suavemente ou se há códigos faltantes. A alta DNL causa resolução desigual e pode criar distorções em sistemas de medição de precisão, como instrumentação digital.

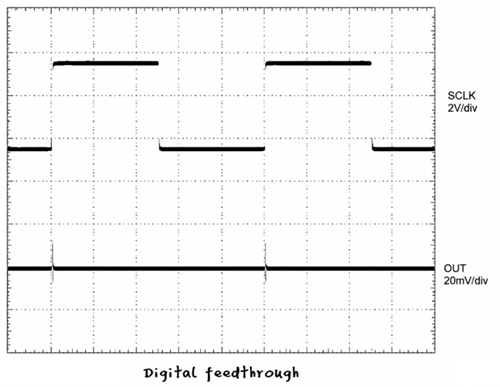

Vazamento Digital

O vazamento digital é o ruído que aparece na saída do DAC devido à comutação digital interna. É importante em sistemas de sinal misto porque transições digitais rápidas podem acoplar-se na saída analógica, criando picos que reduzem a pureza do sinal, especialmente em sistemas de áudio e geração de formas de onda.

Intervalo Dinâmico

O intervalo dinâmico é a razão entre o menor sinal detectável e o maior sinal não distorcido. Um intervalo dinâmico mais alto permite que um sistema meça sinais fracos na presença de sinais fortes, o que é crítico em radar, imagem médica e processamento de áudio.

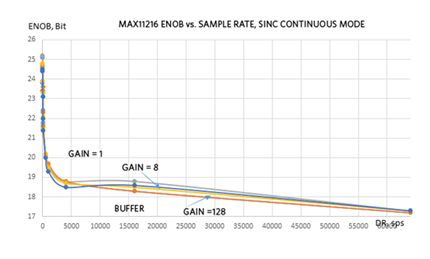

Número Eficaz de Bits (ENOB)

O ENOB representa a resolução útil real de um ADC após levar em conta o ruído e a distorção. Mesmo que um ADC seja classificado em 12 ou 16 bits, o ENOB real é frequentemente mais baixo devido ao ruído térmico, jitter e não linearidade. Isso torna o ENOB um indicador de desempenho mais prático do que a resolução nominal.

Valor Eficaz (RMS)

RMS (Raiz Média Quadrada) é o valor DC equivalente de um sinal AC que representa seu conteúdo de potência. É usado em sistemas de ADC/DAC para avaliar a força do sinal em eletrônica de potência, áudio e sistemas de sensores.

Largura de Banda de Potência Total

Isso define a frequência de entrada máxima onde o ADC ainda pode processar um sinal em escala total sem atenuação significativa. É crucial em aplicações de alta frequência porque mesmo que a taxa de amostragem seja alta, as limitações do front-end analógico podem reduzir a largura de banda utilizável.

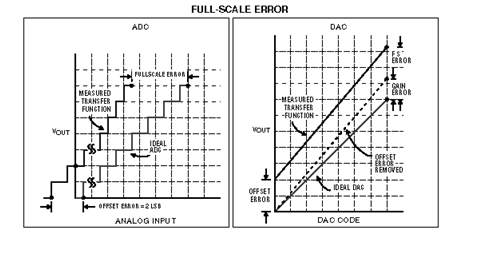

Erro de Escala Total

O erro de escala total é a diferença entre a saída real e a saída máxima ideal. Afeta diretamente a precisão da calibração em sistemas de medição e deve ser corrigido em aplicações de ADC de precisão.

Erro de Ganho de Escala Total

Este é o erro de escalonamento ao longo de toda a faixa da função de transferência. Afeta quão precisamente a tensão de entrada se mapeia para a saída digital e é frequentemente corrigido usando coeficientes de calibração.

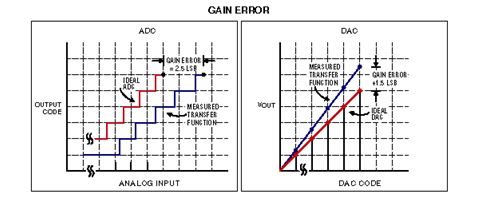

Erro de Ganho

O erro de ganho mede a diferença na inclinação entre a função de transferência real e a ideal. Em sistemas reais, isso leva a imprecisões proporcionais de medição em todos os níveis de entrada.

Derrapagem do Erro de Ganho

A derrapagem do erro de ganho descreve como o ganho muda com a temperatura. É crítico em ambientes industriais onde a variação de temperatura pode levar a instabilidade de medição a longo prazo.

Consistência de Ganho

A consistência de ganho garante que múltiplos canais de ADC produzam um comportamento de amplificação idêntico. É essencial em sistemas multi-canal, como arrays em fase e plataformas de medição de múltiplos sensores.

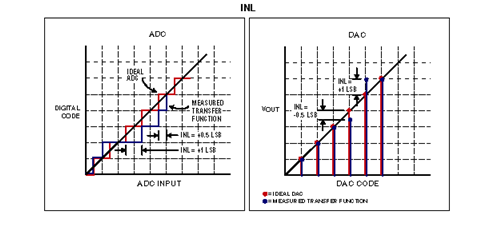

Não Linearidade Integral (INL)

A INL mede quão longe a função de transferência do ADC se desvia de uma linha reta ideal após remover erros de offset e ganho. Afeta diretamente a precisão e a linearidade, tornando-se uma das especificações mais importantes em ADCs de precisão.

Distorção por Intermodulação (IMD)

A IMD ocorre quando múltiplos sinais se misturam devido ao comportamento não linear, produzindo componentes de frequência indesejados.

Menos Significativo Bit (LSB)

O LSB é a menor mudança de tensão que corresponde a uma mudança de um passo na saída digital. Define a granularidade da resolução e determina quão finamente um ADC pode distinguir pequenas variações de sinal.

Saída de Detecção de Carga

A detecção de carga mede a tensão ou corrente diretamente na carga, em vez de na fonte. Isso melhora a precisão da regulação em sistemas de energia, compensando quedas de tensão ao longo da fiação.

Transição MSB

O evento de comutação mais crítico em um DAC onde o bit mais significativo muda de estado, muitas vezes causando falhas na saída.

Bit Mais Significativo (MSB)

O bit de maior peso em um número binário, responsável pela maior contribuição para o valor de saída.

DAC Multiplicador

Um DAC que usa um sinal de referência analógica externo, permitindo que ele escale sinais AC digitalmente.

Frequência de Nyquist

A maior frequência que pode ser amostrada com precisão sem aliasing, igual a metade da taxa de amostragem.

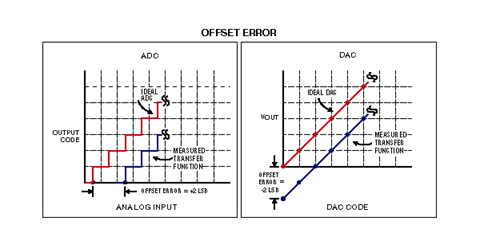

Erro de Deslocamento

O erro de deslocamento representa a desvio no nível de entrada zero em comparação com o comportamento ideal de saída.

Deriva do Erro de Deslocamento

Variação induzida por temperatura no erro de deslocamento ao longo do tempo.

Oversampling

Amostragem a uma taxa significativamente superior à frequência de Nyquist para melhorar a resolução e reduzir o ruído.

Correspondência de Fase

O grau de alinhamento temporal entre múltiplos canais ADC que medem o mesmo sinal.

Taxa de Rejeição de Alimentação (PSRR)

A capacidade de um conversor de suprimir variação de saída causada por mudanças na tensão de alimentação.

Erro de Quantização

A diferença entre a entrada analógica real e sua representação digital mais próxima.

Medição de Razão

Uma técnica de medição em que a tensão de referência é proporcional ao sinal de entrada, melhorando a precisão em sistemas variáveis.

Resolução

O número de bits usados para representar sinais analógicos digitalmente. Uma maior resolução melhora a precisão.

Taxa de Amostragem

O número de amostras capturadas por segundo por um ADC.

Relação Sinal-Ruído (SNR)

A razão entre a potência do sinal e a potência do ruído em um sistema.

SINAD

Uma métrica de desempenho que inclui tanto ruído quanto distorção em relação ao sinal principal.

Taxa de Varredura

A taxa máxima na qual a tensão de saída pode mudar ao longo do tempo.

Largura de Banda de Sinal Pequeno

A faixa de frequência onde o conversor opera linearmente com sinais de baixa amplitude.

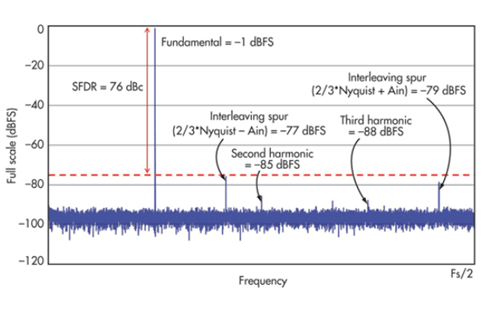

Faixa Dinâmica Livre de Espúrios (SFDR)

A diferença entre o sinal principal e o maior componente espectral indesejado.

Pico (Energia de Glitch)

A energia de pico ou glitch é uma saída transitória indesejada durante a comutação do DAC. Isso afeta a precisão da forma de onda em sistemas de saída analógica de precisão.

Circuito de Acompanhamento e Manutenção

Este circuito amostra um sinal analógico e o mantém constante durante a conversão. Os ADCs requerem uma entrada estável durante o processo de conversão.

Ruído de Transição

O ruído de transição é a incerteza quando a saída do ADC muda entre códigos adjacentes. Determine quão estável a saída digital parece perto das fronteiras de limite.

Distorção Harmônica Total (THD)

O THD mede o conteúdo harmônico gerado por distorção não linear.

Subamostragem

A subamostragem amostra intencionalmente abaixo de Nyquist para análise de sinais de alta frequência. Usado em sistemas RF com sinais de banda passante.

Entrada Unipolar

A entrada unipolar refere-se a sinais que variam apenas em um intervalo de polaridade. Simplifica o design do ADC, mas limita a flexibilidade da representação do sinal.

Erro de Amplitude Zero

Esta é outra forma de erro de deslocamento em sistemas unipolares, representando desvio em zero de entrada. Afeta principalmente a precisão de sinais de baixo nível.

Interpretações Comuns Erradas dos Termos ADC e DAC

• Confusão entre Resolução e Precisão - A resolução refere-se ao número de bits em um conversor, enquanto a precisão refere-se a quão próximo a saída está do valor analógico verdadeiro. Alta resolução não garante automaticamente alta precisão, pois ruído, erro de ganho, erro de deslocamento e não linearidade ainda afetam o desempenho.

• Interpretação Errônea de SNR, SINAD e THD - A Relação Sinal-Ruído (SNR) considera apenas o ruído, enquanto o SINAD inclui ruído e distorção. A Distorção Harmônica Total (THD) mede apenas a distorção harmônica. Tratar esses como idênticos leva a uma avaliação incorreta da qualidade do sinal.

• ENOB vs Resolução de Bit do ADC - O Número Efetivo de Bits (ENOB) representa a resolução utilizável do mundo real sob condições de ruído e distorção, enquanto a resolução de bit do ADC é o máximo teórico. Assumir que ambos são iguais pode resultar em expectativas incorretas de desempenho do sistema.

• Taxa de Amostragem vs Largura de Banda - A taxa de amostragem define com que frequência as amostras são tomadas, enquanto a largura de banda define a faixa de frequências que podem ser processadas com precisão. Ignorar o requisito de Nyquist pode levar a aliasing e distorção do sinal.

• Erro INL vs DNL - A Não Linearidade Diferencial (DNL) afeta a uniformidade do tamanho do passo entre códigos adjacentes, enquanto a Não Linearidade Integral (INL) mede a desvio geral da curva de transferência ideal. Tratar esses como o mesmo pode levar a uma avaliação incorreta da linearidade.

• Ignorando o Impacto do Ruído e Distorção do Mundo Real - Muitos usuários assumem um comportamento ideal do conversor, mas ADCs e DACs reais são afetados por ruído térmico, ruído de quantização, jitter e distorção não linear, que impactam significativamente o desempenho.

• Desempenho Ideal vs Prático - Os valores das folhas de dados muitas vezes representam condições ideais ou específicas de teste. Em aplicações reais, o desempenho varia dependendo da temperatura, frequência, condições de carga e design do circuito.

Conclusão

Os termos mencionados acima definem quão precisamente um sistema pode capturar, converter e reproduzir sinais em condições de operação reais. Dominar a terminologia de ADC e DAC melhora diretamente a precisão da engenharia, a estabilidade do sistema e a eficiência do design. Também permite que os engenheiros avaliem os componentes de forma mais crítica, otimizem a integridade do sinal e garantam que o desempenho no mundo real corresponda às expectativas de design.

Perguntas Frequentes [FAQ]

1. Como o jitter de abertura afeta especificamente o desempenho de ADC de alta frequência e por que é mais crítico do que o atraso de abertura em aplicações de RF?

O jitter de abertura introduz incerteza de temporização no instante de amostragem, o que se traduz diretamente em ruído de tensão em altas frequências de entrada. Em sistemas de RF e de alta velocidade, até mesmo um pequeno jitter reduz significativamente o SNR, tornando-o mais crítico do que o atraso de abertura fixo.

2. Por que o ENOB diminui à medida que a frequência de entrada aumenta, mesmo que a resolução do ADC permaneça a mesma?

O ENOB diminui porque o ruído e a distorção aumentam com frequências de entrada mais altas. Efeitos como jitter, não linearidade e limitações de largura de banda reduzem os bits utilizáveis efetivos, mesmo que a resolução física não mude.

3. Como a não linearidade diferencial (DNL) influencia códigos ausentes na conversão de ADC?

Se a DNL exceder ±1 LSB, pode causar códigos de saída ausentes onde certos valores digitais nunca aparecem. Isso reduz diretamente a linearidade e pode causar descontinuidades na representação do sinal.

4. Por que o SINAD é considerado uma métrica de desempenho mais realista do que o SNR em sistemas do mundo real?

O SINAD inclui tanto ruído quanto distorção harmônica, enquanto o SNR só considera o ruído. Como os sistemas reais sempre incluem distorção, o SINAD oferece uma representação mais precisa da qualidade real do sinal.

5. Como a superamostragem melhora o desempenho do ADC além de aumentar a resolução?

A superamostragem espalha o ruído de quantização sobre uma largura de banda mais ampla, permitindo que a filtragem digital reduza o ruído na banda. Isso melhora a resolução efetiva e o desempenho geral da relação sinal-ruído.

6. Qual é a relação entre a largura de banda de potência total e as limitações da taxa de variação nos sinais de entrada do ADC?

A largura de banda de potência total é limitada pela rapidez com que a entrada pode mudar sem distorção. Se a taxa de variação exceder a capacidade de rastreamento do ADC, ocorre distorção de sinal mesmo dentro dos limites da largura de banda.
