Guia Completo para Seleção de Diodos em Sistemas de Eletrônica de Potência

Um diodo é feito de um material semicondutor que permite que a corrente elétrica flua em apenas uma direção. Funciona como um portão de mão única para a eletricidade. Quando a tensão direta correta é aplicada, o diodo conduz corrente facilmente. Quando a tensão é invertida, ele bloqueia a corrente e impede que flua. Esse comportamento simples torna os diodos essenciais em muitos sistemas eletrônicos, como fontes de alimentação, carregadores, conversores, circuitos de proteção de sinal e dispositivos de comunicação. Neste artigo, vamos falar sobre como a seleção de diodos funciona na prática, os principais parâmetros que devem ser considerados e um guia passo a passo para selecionar o diodo certo para diferentes aplicações eletrônicas.

Catálogo

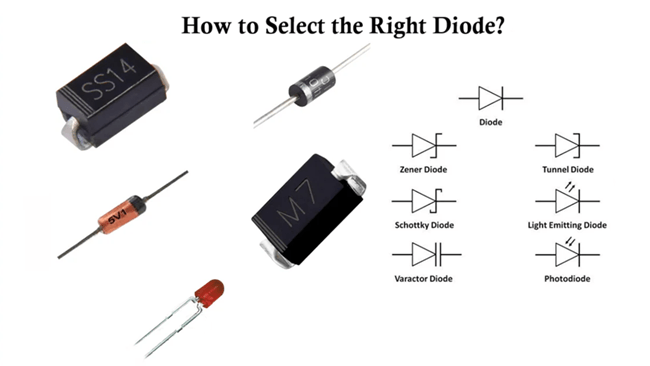

Parâmetros para Escolher o Diodo Certo

Tensão Direta e Comportamento de Condução

A tensão direta (VF) é a queda de tensão em um diodo quando está em estado de condução. Este parâmetro influencia diretamente a eficiência de potência e a geração de calor em circuitos eletrônicos.

Os valores típicos incluem:

• Diodos de silício: aproximadamente 0.6V a 0.8V

• Diodos Schottky: aproximadamente 0.2V a 0.4V

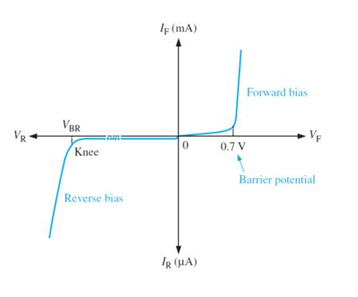

A relação entre tensão e corrente é não-linear. Uma vez que o limiar é atingido, a corrente aumenta exponencialmente em vez de linearmente, seguindo as características da junção semicondutora.

A temperatura também afeta o desempenho:

• Temperatura mais alta reduz VF

• Temperatura mais baixa aumenta VF

Uma vez que a perda de potência é determinada por VF × IF, mesmo pequenas alterações na tensão direta podem impactar significativamente o comportamento térmico em aplicações de alta corrente.

Classificações de Corrente e Capacidade de Carga

A classificação de corrente define quanta corrente elétrica um diodo pode suportar com segurança sob condições térmicas especificadas. Este limite é determinado principalmente pela temperatura da junção e pela capacidade do dispositivo de dissipar calor. Quando o diodo opera dentro de suas condições classificadas, mantém uma condução estável sem degradação permanente.

A corrente direta máxima (IF) representa a corrente contínua que um diodo pode conduzir durante a operação em regime permanente. Este parâmetro é limitado principalmente por restrições térmicas, uma vez que a corrente excessiva aumenta a dissipação de potência e eleva a temperatura da junção. Se esse limite for excedido por um longo período, pode ocorrer danos permanentes devido ao superaquecimento da junção semicondutora e da estrutura da embalagem.

Em aplicações de retificação, a corrente retificada média (IO) é usada para definir a capacidade de manuseio de corrente a longo prazo sob conversão de CA para CC. Este valor depende da forma de onda, ciclo de trabalho e design térmico do dispositivo. Um bom dissipador de calor e gerenciamento térmico de PCB afetam diretamente quão próximo o diodo pode operar em relação à sua classificação IO.

Além da operação contínua, os diodos também devem suportar estresse de alta corrente de curta duração. A corrente de surto (IFSM) representa a corrente máxima direta não repetitiva que ocorre durante eventos transitórios, como comutação de energia ou carregamento de capacitor. Embora essa condição dure apenas alguns milissegundos, pode impor estresse térmico e mecânico significativo na junção.

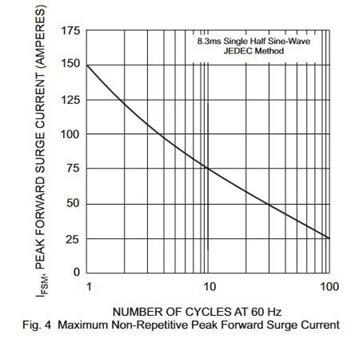

Este comportamento está claramente ilustrado na figura abaixo, que mostra a relação entre a capacidade de corrente de surto e o número de ciclos de CA a 60 Hz. À medida que a duração do surto aumenta, a corrente de pico permitida diminui devido ao estresse térmico acumulado no dispositivo.

Classificações de Tensão Reversa e Limites de Quebra

As classificações de tensão reversa definem a tensão máxima que um diodo pode bloquear no estado não condutivo sem entrar em quebra. O parâmetro mais importante é a Tensão Reversa de Pico Repetitiva (VRRM), que estabelece o limite seguro de operação durante condições normais de circuito, incluindo comutação repetitiva e pequenas flutuações de tensão.

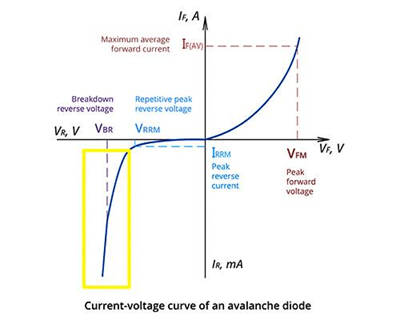

A figura ilustra a característica corrente-tensão (I–V) de um diodo de avalanche, mostrando como o comportamento de bloqueio reverso é mantido até a região de quebra. À medida que a tensão reversa aumenta, o diodo permanece em um estado de baixa fuga até atingir a tensão de quebra (VBR), onde a corrente aumenta abruptamente devido à condução em avalanche.

No design prático, VR e VRRM devem sempre ser mantidos abaixo da região de quebra com uma margem de segurança suficiente para evitar condução não intencional. Exceder esses limites força o diodo a entrar em quebra por avalanche, levando a um excesso de corrente de fuga, dissipação de potência e possível dano térmico.

A imagem conecta claramente os limites operacionais (VRRM) com o comportamento físico de quebra (VBR), ressaltando por que a seleção adequada da tensão reversa é crítica em circuitos eletrônicos de potência.

Desempenho de Comutação e Comportamento Dinâmico

O desempenho de comutação descreve quão rápido um diodo transita entre estados condutivos e não condutivos. Esse comportamento é determinado principalmente pela carga armazenada na junção PN durante eventos de comutação.

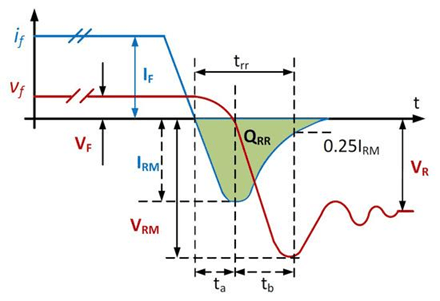

O diagrama ilustra todo o processo de comutação desde a condução direta até o bloqueio reverso. Quando o diodo troca polaridade, a carga armazenada causa uma corrente reversa temporária conhecida como corrente de recuperação reversa (IRM). O tempo necessário para que o diodo recupere seu estado de bloqueio é definido como o tempo de recuperação reversa (trr).

A área sombreada na forma de onda representa a carga de recuperação reversa (Qrr), que corresponde diretamente às perdas de comutação. Um maior Qrr significa que mais energia é dissipada durante cada ciclo de comutação, reduzindo a eficiência em operação de alta frequência.

A capacitância de junção (Cj) também afeta o comportamento de comutação influenciando quão rapidamente o diodo responde a mudanças de tensão. Uma capacitância menor melhora a velocidade de comutação, reduz as perdas e aumenta a integridade do sinal em circuitos RF e digitais rápidos.

Desempenho Térmico e Dissipação de Potência

O desempenho térmico determina a confiabilidade e o intervalo seguro de operação de um diodo sob carga. A dissipação de potência é calculada principalmente usando VF × IF, representando o calor gerado durante a condução. A dissipação excessiva de potência aumenta a temperatura da junção, o que reduz a eficiência e encurta a vida útil do dispositivo.

A resistência térmica descreve quão efetivamente o calor se move da junção para o ambiente, com RθJC representando a transferência junção-casca e RθJA representando a transferência junção-ambiente. Uma resistência térmica mais baixa melhora o fluxo de calor e permite operação em correntes mais altas. A temperatura máxima da junção (Tj max) define o limite térmico superior além do qual ocorrem danos permanentes ou degradação de desempenho. O derating é comumente aplicado no design para operar o diodo abaixo das classificações máximas à medida que a temperatura aumenta, melhorando a confiabilidade a longo prazo e reduzindo o estresse térmico.

Corrente de Fuga e Estabilidade

A corrente de fuga reversa (IR) é a pequena corrente que flui quando um diodo está polarizado reversamente. Diodos de silício normalmente apresentam correntes de fuga muito baixas, enquanto diodos Schottky mostram correntes de fuga mais altas devido à sua estrutura de junção metal-semicondutor. A corrente de fuga aumenta significativamente com a temperatura, tornando-se um parâmetro crítico em circuitos de precisão, baixa potência e alta impedância. Mesmo pequenas correntes de fuga podem introduzir erros de medição ou reduzir a eficiência em sistemas analógicos sensíveis e alimentados por bateria.

Capacidade de Manipulação de Energia e Capacidade de Proteção

A capacidade de manipulação de energia define quão bem um diodo pode sobreviver a condições transitórias e de falha. A classificação I²t representa a energia que um diodo pode suportar durante eventos de surto de curta duração e é especialmente importante em circuitos de proteção. Uma classificação I²t mais alta melhora a tolerância a correntes iniciais e condições de curto-circuito. A energia de avalanche (EAS) indica a capacidade do diodo de absorver energia de forma segura durante eventos de quebra controlada, o que é comumente exigido em proteção contra surtos e eletrônica automotiva, onde picos de tensão são frequentes.

Desempenho de Ruído e Integridade do Sinal

O ruído do diodo é gerado devido ao movimento dos portadores e transições de comutação, afetando a qualidade do sinal em aplicações sensíveis. O desempenho do ruído torna-se crítico em sistemas de RF, processamento de áudio e circuitos analógicos de precisão onde a integridade do sinal deve ser preservada. Diodos de recuperação rápida e diodos Schottky são frequentemente preferidos porque geram menos ruído de comutação e reduzem a interferência, melhorando a precisão e a estabilidade geral do sistema.

Influência do Pacote e Limites de Design Físico

O pacote físico de um diodo afeta significativamente o desempenho térmico, a capacidade de manuseio de corrente e a confiabilidade mecânica. Pacotes maiores normalmente oferecem melhor dissipação de calor, enquanto pacotes compactos são adequados para designs com espaço restrito, mas podem ter uma capacidade térmica menor. O layout da placa de circuito impresso (PCB) e a área de cobre influenciam fortemente a distribuição de calor, tornando o design térmico um fator crítico além das especificações elétricas. O método de montagem, seja em montagem superficial ou através de furos, também impacta a eficiência da transferência de calor e a robustez mecânica sob condições de vibração ou estresse.

Considerações sobre Confiabilidade

A confiabilidade de longo prazo de um diodo depende do estresse elétrico, térmico e mecânico ao longo do tempo. Picos de tensão, surtos de corrente altos, ciclagem térmica e vibração mecânica podem gradualmente degradar a junção semicondutora. O envelhecimento do material também contribui para a deriva de desempenho em operação a longo prazo. O derating adequado, o design térmico estável e as condições operacionais controladas estendem significativamente a vida útil do diodo e mantêm um comportamento elétrico consistente ao longo de sua vida útil.

Requisitos de Segurança e Certificação

Em sistemas industriais e comerciais, os diodos devem frequentemente cumprir normas internacionais de segurança e qualidade. Certificações como UL, CSA e TUV/VDE garantem que os componentes atendam a requisitos rigorosos de segurança elétrica, confiabilidade e durabilidade ambiental. A conformidade com essas normas é essencial em indústrias regulamentadas, onde o desempenho consistente e a prevenção de falhas são críticas para a segurança do sistema e a aprovação de certificação.

Erros Comuns na Seleção de Diodos

• Superaquecimento do diodo de fonte de alimentação em operação - Um diodo funciona normalmente em carga leve, mas superaquecido sob carga total porque a corrente de operação real é maior do que a esperada, levando a uma falha térmica.

• Falha de SMPS devido a diodo de recuperação lenta - Um diodo retificador padrão é utilizado em uma fonte de alimentação comutável, causando perda excessiva de comutação, acúmulo de calor e eficiência reduzida em alta frequência.

• Quebra de tensão durante eventos de surto - Em circuitos de entrada de potência, picos de tensão durante a inicialização ou troca de carga excedem a classificação do diodo, resultando em um curto-circuito repentino ou quebra permanente.

• Perda de eficiência inesperada em designs de baixa tensão - Em sistemas de 5V ou 12V, um diodo com alta tensão direta causa perda de potência significativa, reduzindo a eficiência geral do sistema.

• Vazamento reverso afetando dispositivos alimentados por bateria - Em circuitos em modo de espera ou repouso, uma pequena corrente de vazamento drena lentamente a bateria, reduzindo o tempo de espera.

• Problemas de EMI em circuitos de comutação de alta velocidade - Um diodo com alta carga de recuperação reversa gera ruído de comutação, causando interferência eletromagnética em linhas de sinal próximas.

• Distorção do sinal do sensor em circuitos de precisão - A capacitância de junção do diodo altera o comportamento do sinal em caminhos analógicos ou de RF, resultando em medições imprecisas.

• Falha térmica em layouts compactos de PCB - Um diodo apresenta bom desempenho em testes, mas falha em produto real devido à área de cobre insuficiente na PCB e dissipação de calor inadequada.

• Danos de surto em condições de acionamento - Durante o carregamento do capacitor na inicialização, a corrente de entrada excede a capacidade do diodo, causando falha repentina, mesmo que a corrente normal esteja dentro dos limites.

• Falha do circuito automotivo sob temperaturas extremas - Um diodo que funciona a temperatura ambiente falha em ambientes quentes devido à margem térmica reduzida e corrente de vazamento acelerada.

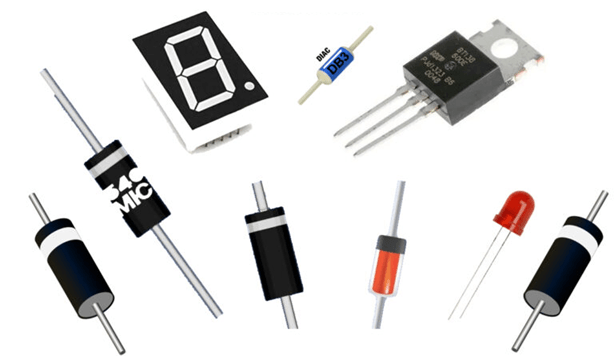

Como Selecionar o Diodo Certo Passo a Passo

Passo 1: Defina o Requisito de Tensão de Operação

Comece identificando a tensão máxima presente no circuito, incluindo operação normal e picos transitórios.

• Determine a tensão de pico reversa na aplicação

• Selecione um diodo com VRRM superior à tensão máxima do circuito

• Adicione uma margem de segurança (tipicamente 20%–50%) para picos inesperados

Isso previne a quebra reversa e garante operação estável sob estresse de tensão.

Passo 2: Determine os Requisitos de Corrente de Carga

Em seguida, calcule a corrente esperada que flui através do diodo durante a operação.

• Identifique a corrente direta contínua (IF)

• Verifique a corrente média retificada (IO) para aplicações de CA

• Considere a corrente de pico (IFSM) durante as condições de arranque

Escolha um diodo que possa lidar com segurança tanto com níveis de corrente contínua quanto transitória.

Passo 3: Avaliar a Perda de Potência e as Condições Térmicas

O desempenho do diodo é fortemente influenciado pela geração de calor.

• Estime a perda por condução usando: P = VF × IF

• Verifique a resistência térmica (RθJA / RθJC)

• Assegure-se de que a temperatura do junção permaneça abaixo do limite máximo (Tj max)

Se a dissipação de calor for insuficiente, o diodo pode falhar mesmo que as classificações elétricas estejam dentro dos limites.

Passo 4: Verificar os Requisitos de Velocidade de Comutação

Para circuitos de comutação ou de alta frequência, a velocidade do diodo é crítica.

• Use diodos de recuperação rápida ou diodos Schottky para aplicações de alta velocidade

• Verifique o tempo de recuperação reversa (trr)

• Considere a carga de recuperação reversa (Qrr) para a eficiência de comutação

Diodos mais lentos aumentam as perdas de comutação e reduzem a eficiência do sistema.

Passo 5: Avaliar o Comportamento de Alta Frequência

Em sistemas RF ou digitais rápidos, os efeitos parasitas tornam-se importantes.

• Verifique a capacitância do junção (Cj)

• Capacitância mais baixa melhora a integridade do sinal

• Alta Cj pode causar distorção ou problemas de EMI

Este passo é essencial para circuitos de comunicação e de sinal de precisão.

Passo 6: Considerar os Requisitos de Corrente de Fuga

A corrente de fuga afeta aplicações de baixa potência e de precisão.

• Diodos de silício: corrente de fuga muito baixa

• Diodos Schottky: maior corrente de fuga, especialmente a altas temperaturas

• Avalie o impacto em sistemas em modo de espera ou alimentados por bateria

Escolha um diodo com comportamento de fuga aceitável para o tipo de circuito.

Passo 7: Avaliar a Capacidade de Manuseio de Sobreintensidade e Energia

Circuitos do mundo real frequentemente experimentam pulsos curtos e condições de falha.

• Verifique a classificação de corrente de surto (IFSM)

• Considere a classificação I²t para capacidade de absorção de energia

• Avalie a classificação de energia de avalanche (EAS), se aplicável

Isso garante proteção contra corrente de inrush e eventos transitórios.

Passo 8: Selecionar o Tipo de Pacote Apropriado

A construção física afeta o desempenho térmico e elétrico.

• Pacotes SMD oferecem design compacto, mas menor capacidade térmica

• Pacotes de passagem manobral lidam com mais eficiência com maior potência

• A área de cobre da PCB desempenha um papel importante na dissipação de calor

O pacote deve atender tanto aos requisitos elétricos quanto térmicos.

Passo 9: Verificar a Confiabilidade e as Condições Ambientais

Por fim, assegure-se de que o diodo possa operar em condições do mundo real.

• Ciclo de temperatura e estresse térmico

• Durabilidade mecânica

• Comportamento de envelhecimento a longo prazo

• Ambiente operacional (industrial, automotivo, consumidor)

Passo 10: Ajustar o Tipo de Diodo à Aplicação

Selecione a categoria de diodo correta com base nas necessidades da aplicação:

• Diodo Schottky → alta eficiência, baixa queda de tensão, comutação rápida

• Diodo de recuperação rápida → fontes de alimentação e conversores de comutação

• Diodo retificador padrão → retificação de AC de baixa frequência

• Diodo de proteção → supressão de surto e transitório

Conclusão

A escolha do diodo certo requer um entendimento completo do comportamento elétrico, térmico e dinâmico em condições reais de operação. Em projetos práticos, a seleção correta do diodo melhora a eficiência, reduz a geração de calor, previne quebras durante picos de tensão e assegura operação estável ao longo do tempo. Por outro lado, a seleção incorreta pode levar à perda de energia, comportamento de comutação instável ou falha prematura do componente, especialmente em sistemas de alta frequência ou alta potência.

Perguntas Frequentes [FAQ]

1. Como a capacitância do junção do diodo influencia o desempenho em circuitos digitais de alta velocidade e RF?

A capacitância do junção desacelera as transições de tensão e pode distorcer sinais rápidos. Em RF e comutação de alta velocidade, capacitâncias mais altas aumentam a perda de sinal e reduzem a precisão, portanto, diodos de baixa Cj são preferidos para uma integridade de sinal mais limpa.

2. Por que o comportamento de recuperação reversa do diodo se torna crítico em fontes de alimentação chaveadas?

A recuperação reversa gera picos de corrente durante as transições de comutação. Em SMPS, isso aumenta a perda de comutação, calor e EMI, o que reduz a eficiência e pode causar estresse nos transistores de comutação se não for controlado adequadamente.

3. Como a variação de temperatura impacta a confiabilidade de longo prazo do diodo em aplicações reais?

Temperaturas mais altas aumentam a corrente de fuga e reduzem a estabilidade da tensão direta. Com o tempo, isso acelera o envelhecimento da junção e pode encurtar a vida útil se o projeto térmico e a redução de potência não forem gerenciados adequadamente.

4. Qual é a diferença prática entre a classificação de corrente de surto do diodo e a classificação de corrente contínua?

A corrente contínua define a operação segura a longo prazo, enquanto a corrente de surto refere-se a picos de curta duração, como a corrente de inrush na partida. O estresse de surto repetido pode degradar a junção mesmo que os limites contínuos não sejam excedidos.

5. Como a escolha do pacote do diodo afeta o desempenho térmico em designs de PCB compactos?

Pacotes menores têm dissipação de calor limitada, causando temperaturas de junção mais altas. Pacotes maiores ou termicamente melhorados melhoram a distribuição de calor e permitem operação de corrente mais alta nas mesmas condições.

6. Por que a corrente de fuga reversa é mais crítica em sistemas alimentados por bateria e de baixa potência?

Mesmo uma pequena fuga esgota continuamente a energia armazenada em modo de espera. Isso reduz a vida útil da bateria e afeta circuitos de precisão onde perdas em nível de microampères se tornam significativas ao longo do tempo.

7. Como a velocidade de comutação do diodo influencia a geração de EMI em eletrônicos de potência?

A comutação lenta aumenta o tempo de transição, criando ruído eletromagnético mais alto. Diodos de recuperação mais rápida reduzem a sobreposição de comutação, minimizando EMI e melhorando a estabilidade geral do circuito.

8. Quais riscos de projeto ocorrem quando a classificação de tensão do diodo é selecionada muito próxima dos limites de operação?

Se a margem for muito pequena, picos transitórios podem exceder a tensão de ruptura, causando estresse de avalanche, fuga térmica ou falha permanente do dispositivo durante surtos inesperados.
