Estrutura, Operação e Guia de Aplicações de Diodos Varactor

Um diodo varactor é um tipo especial de diodo semicondutor utilizado em circuitos eletrônicos onde é necessária uma capacitância ajustável para sintonia e controle de frequência. Ele oferece uma forma compacta e eficiente de ajustar eletronicamente o comportamento do circuito sem utilizar componentes mecânicos. Ao contrário dos diodos padrão usados para retificação, os diodos varactor são projetados especificamente para variação controlada da capacitância, tornando-os um componente importante na eletrônica moderna sem fio e de alta frequência. Este artigo discutirá o princípio de funcionamento, a estrutura interna, as especificações principais, os diferentes tipos, as aplicações e as características de desempenho dos diodos varactor.

Catálogo

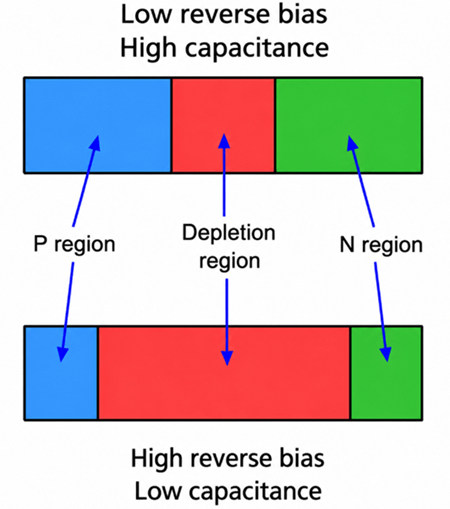

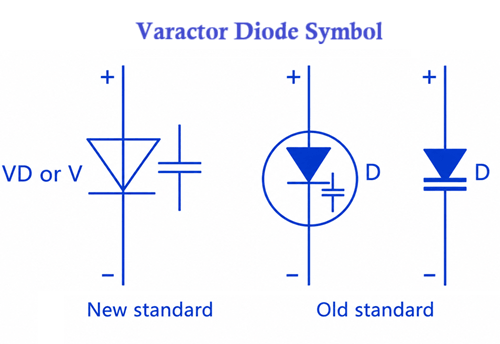

Como Funciona um Diodo Varactor?

Um diodo varactor é um capacitor controlado por tensão projetado para operar especificamente em modo de polarização reversa. Ao contrário de um diodo padrão usado para retificação, sua função principal não é conduzir corrente, mas variar a capacitância com base na tensão reversa aplicada. Isso o torna um componente chave em sintonia RF, controle de frequência e sistemas de comunicação.

Dentro do dispositivo, as regiões tipo P e tipo N formam uma junção PN. Quando a polarização reversa é aplicada, uma região de depleção se forma entre essas duas regiões. Esta região de depleção se comporta como uma camada dielétrica efetiva, enquanto as regiões P e N atuam como placas de um capacitor. Como resultado, o diodo varactor se comporta como um capacitor cujo valor muda com a tensão.

Polarização Reversa e Região de Depleção

Para um funcionamento adequado, um diodo varactor deve sempre estar polarizado reversamente. Nesta condição, o fluxo de corrente é mínimo, e a tensão aplicada controla diretamente a largura da região de depleção.

Quando a tensão reversa é baixa, a região de depleção torna-se estreita, o que significa que a distância efetiva entre as regiões de carga é pequena e a capacitância é alta. À medida que a tensão reversa aumenta, a região de depleção se alarga, aumentando a separação e reduzindo a capacitância. Esta relação inversa entre tensão e capacitância é o princípio de operação central do dispositivo.

Relação e Fórmula Capacitância-Tensão

A relação entre capacitância e tensão de polarização reversa é não linear e pode ser descrita usando a equação padrão do diodo varactor:

Onde:

• C(V) = capacitância na tensão reversa aplicada

• C₀ = capacitância de junção em zero de polarização

• V = tensão de polarização reversa aplicada

• Vf = potencial de junção embutido

• n = coeficiente de graduação (tipicamente de 0,3 a 0,5 dependendo do tipo de diodo)

Para um varactor de junção abrupta, o valor de n ≈ 1/2, enquanto os varactors hiperabruptos têm valores diferentes que produzem uma mudança de capacitância mais acentuada.

Esta equação explica porque a capacitância diminui rapidamente a baixas tensões e de forma mais gradual a altas tensões, como mostrado nas curvas características típicas de C–V.

Como a Tensão Reversa Altera a Capacitância

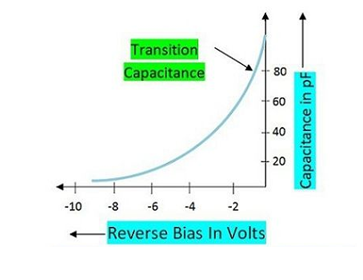

Como a capacitância de um diodo varactor muda à medida que a tensão de polarização reversa aumenta? Como mostrado no gráfico, a capacitância é mais alta a baixa tensão reversa e diminui gradualmente à medida que a tensão reversa se torna mais negativa. Esta relação é fundamental para o funcionamento dos diodos varactor como capacitores controlados por tensão em circuitos de RF e comunicação.

Este comportamento ocorre porque a região de depleção dentro da junção PN atua como o dielétrico de um capacitor. Quando uma polarização reversa é aplicada, a região de depleção se forma entre os materiais tipo P e tipo N. A baixa tensão reversa, a região de depleção é estreita, o que significa que a distância efetiva entre as regiões de carga é pequena, resultando em uma capacitância maior. À medida que a tensão reversa aumenta, a região de depleção se alarga, aumentando a separação e reduzindo a capacitância.

Como mostrado claramente na imagem, a resposta da capacitância é não linear, o que significa que não diminui a uma taxa constante, mas segue um perfil de transição curvo. Esta característica é essencial para aplicações de ajuste de frequência, onde pequenas mudanças na tensão podem produzir deslocamentos controlados na capacitância.

Esta capacitância dependente da tensão permite que os circuitos ajustem eletronicamente o comportamento de sintonia sem componentes mecânicos. Em vez de usar um capacitor variável, uma tensão de controle em CC é aplicada ao diodo varactor

Estrutura Interna de um Diodo Varactor

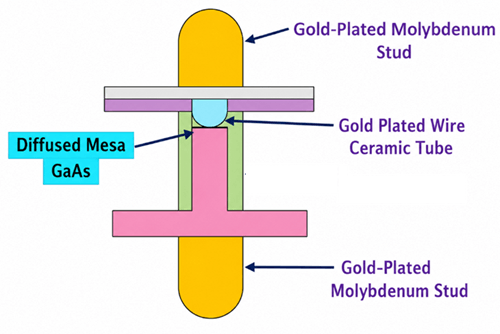

A imagem abaixo mostra a construção interna de um diodo varactor tipo mesa de Arseniato de Gálio (GaAs). Um diodo varactor é projetado especificamente para fornecer uma mudança controlada na capacitância quando operado sob polarização reversa. Sua construção é otimizada para alcançar características de capacitância estáveis em altas frequências.

• Juncão Mesa Difusa de GaAs - No centro do dispositivo está a junção difusa de mesa de GaAs, que forma a região ativa do diodo varactor. Esta junção PN é onde a região de depleção se desenvolve quando a tensão reversa é aplicada. À medida que a tensão reversa muda, a largura da região de depleção muda, fazendo com que a capacitância da junção varie. O Arseniato de Gálio (GaAs) é frequentemente utilizado em aplicações de alta frequência e micro-ondas devido ao seu excelente desempenho elétrico e baixas perdas parasitas.

• Fio Dourado Revestido - O fio revestido de ouro fornece a conexão elétrica entre a junção semicondutora e o terminal externo. O ouro é comumente utilizado porque oferece baixa resistência elétrica, excelente condutividade e alta resistência à corrosão. Isso ajuda a manter um desempenho elétrico confiável ao longo do tempo.

• Tubo Cerâmico - O tubo cerâmico atua como uma estrutura isolante e de suporte para os componentes internos. Ele fornece estabilidade mecânica e isolamento elétrico, enquanto protege a junção semicondutora de fatores ambientais como umidade, contaminação e estresse mecânico.

• Pinos de Molibdênio Revestidos de Ouro - Os terminais superior e inferior são pinos de molibdênio revestidos de ouro. Esses pinos servem como conexões elétricas externas do diodo. O molibdênio é escolhido porque suas propriedades de expansão térmica são compatíveis com os materiais semicondutores, ajudando a reduzir o estresse mecânico durante as variações de temperatura. O revestimento de ouro melhora a condutividade e protege a superfície da oxidação.

A junção semicondutora é montada entre os pinos de metal e conectada através do fio de ligação. Quando uma tensão de polarização reversa é aplicada entre os terminais, uma região de depleção se forma dentro da junção. As regiões tipo P e tipo N atuam como placas do capacitor, enquanto a região de depleção atua como o dielétrico. Ao mudar a tensão reversa, a capacitância do diodo muda, permitindo que o diodo varactor funcione como um capacitor controlado por tensão.

Especificações Elétricas Chave

Ao selecionar um diodo varactor, vários parâmetros elétricos determinam seu desempenho de sintonia, faixa de frequência, eficiência e adequação para uma aplicação específica de RF ou micro-ondas.

Faixa de Capacitância

A faixa de capacitância indica a capacitância mínima e máxima que o diodo varactor pode fornecer em sua faixa de tensão reversa especificada.

Valores típicos:

• Varactors RF de baixa capacitância: 0.3 pF a 10 pF

• Varactors de sintonia geral: 2 pF a 100 pF

• Varactors de sintonia de alta capacitância: 20 pF a 500 pF

• Aplicações especiais: até 1000 pF

Uma faixa de capacitância mais ampla geralmente permite uma faixa de sintonia maior em osciladores e circuitos ressonantes.

Relação de Sintonia

A relação de sintonia descreve quanto a capacitância muda entre as tensões de operação mínima e máxima.

Relação de Sintonia = Capacitância Máxima ÷ Capacitância Mínima

Valores típicos:

• Varactores padrão de junção abrupta: 2:1 a 5:1

• Varactores hiperebruptos: 5:1 a 15:1

• Varactores de micro-ondas especializados: até 20:1

Relações de sintonia mais altas proporcionam maior capacidade de ajuste de frequência.

Tensão de Ruptura Reversa

A tensão de ruptura reversa especifica a tensão reversa máxima que pode ser aplicada antes que a junção comece a conduzir pesadamente.

Valores típicos:

• Varactores de baixa tensão: 8 V a 20 V

• Varactores de uso geral: 20 V a 50 V

• Varactores de sintonia de alta tensão: 50 V a 150 V

Os projetistas normalmente operam o diodo bem abaixo de sua classificação de ruptura para confiabilidade.

Fator de Qualidade (Fator Q)

O fator Q mede quão eficientemente o varactor armazena energia em comparação com a energia que dissipa.

Valores típicos:

• Varactores RF padrão: 50 a 200

• Varactores RF de alto desempenho: 200 a 500

• Varactores de micro-ondas: 500 a 2000+

Valores de Q mais altos produzem menores perdas e melhor desempenho em osciladores, filtros e circuitos ressonantes.

Resistência em Série

A resistência em série, muitas vezes chamada de Rs, representa a resistência interna do diodo.

Valores típicos:

• Varactores de micro-ondas: 0,1 Ω a 2 Ω

• Varactores de sintonia RF: 1 Ω a 10 Ω

• Dispositivos de uso geral: até 20 Ω

Uma resistência em série mais baixa melhora o fator Q e reduz a perda de potência.

Tolerância de Capacitância

A tolerância de capacitância indica quão próximo a capacitância real corresponde ao valor especificado.

Valores típicos:

• Varactores de precisão: ±2% a ±5%

• Varactores padrão: ±10%

• Dispositivos de uso geral: ±20%

Tolerâncias mais apertadas são preferidas em circuitos sensíveis à frequência.

Faixa de Frequência de Operação

Diodos varactor são projetados principalmente para aplicações RF e de micro-ondas.

Faixas típicas

• Sintonia de rádio AM/FM: 500 kHz a 200 MHz

• Sistemas VHF/UHF: 30 MHz a 3 GHz

• Sistemas celulares e sem fio: 800 MHz a 6 GHz

• Sistemas de micro-ondas e radar: 6 GHz a 100 GHz+

A frequência máxima utilizável depende dos parasitas do pacote do diodo, valor de capacitância e fator Q.

Estabilidade Térmica

A estabilidade térmica descreve quanto a capacitância muda com a temperatura.

Faixas de temperatura de operação típicas:

• Grau comercial: 0°C a +70°C

• Grau industrial: −40°C a +85°C

• Grau industrial estendido: −55°C a +125°C

Coeficiente de temperatura de capacitância típico:

• 50 ppm/°C a 1000 ppm/°C, dependendo da construção e materiais do dispositivo.

Tipos de Diodos Varactor

Diodos Varactor de Junção Abrupta

Diodos varactor de junção abrupta utilizam uma junção PN bem definida com uma mudança de concentração de dopagem relativamente repentina. Sua capacitância muda suavemente à medida que a tensão reversa aumenta, mas a faixa de sintonia geralmente é moderada. Um varactor de junção abrupta típico pode oferecer uma relação de sintonia de cerca de 2:1 a 5:1, com valores de capacitância geralmente variando de 1 pF a 200 pF.

Diodos Varactor de Junção Hiperebrupta

Diodos varactor de junção hiperebrupta utilizam um perfil de dopagem especialmente graduado que permite que a capacitância mude mais fortemente com a tensão reversa. Isso lhes dá uma faixa de sintonia muito mais ampla do que os tipos de junção abrupta. Sua relação de sintonia é tipicamente em torno de 5:1 a 15:1, e alguns dispositivos especializados podem ter valores mais altos. Os valores de capacitância costumam variar de cerca de 0,5 pF a 100 pF.

Diodos Varactor de Silício

Diodos varactor de silício são o tipo mais comum usado em circuitos RF comerciais. Eles são acessíveis, estáveis e amplamente disponíveis em várias classificações de capacitância e tensão. Varactores de silício típicos podem ter valores de capacitância de 1 pF a 500 pF, tensões de ruptura reversa de 8 V a 100 V, e frequências de operação de centenas de kHz a vários GHz, dependendo do pacote e design do dispositivo.

Diodos Varactor de Arseneto de Gálio

Diodos varactor de Arseneto de Gálio, ou GaAs, são projetados para aplicações de alta frequência e micro-ondas. O GaAs proporciona um melhor desempenho em alta frequência do que o silício padrão, pois possui maior mobilidade de elétrons e menores perdas parasitas. Esses varactores frequentemente operam de cerca de 1 GHz a mais de 100 GHz, dependendo da estrutura do dispositivo. Eles geralmente têm baixos valores de capacitância, frequentemente abaixo de 10 pF, e baixa resistência em série para um melhor fator Q.

Diodos Varactor Duplos

Diodos varactores duplos contêm dois diodos varactores correspondentes em um único pacote. Esta estrutura ajuda a melhorar o emparelhamento da capacitância e a precisão do rastreamento entre as duas junções. Os valores típicos de capacitância podem variar de 2 pF a 50 pF por diodo, dependendo do modelo. Diodos varactores duplos são úteis quando dois elementos de sintonia devem mudar juntos com a mesma tensão de controle.

Diodos Varactores de Alto Q

Diodos varactores de alto Q são projetados para baixa perda e alta eficiência energética em circuitos ressonantes. O fator Q mostra quão bem o diodo armazena energia em comparação com a quantidade de energia que perde. Varactores RF padrão podem ter valores de Q em torno de 50 a 200, enquanto varactores de alto Q podem atingir 200 a 2000 ou mais em frequências de teste específicas. Esses dispositivos geralmente têm baixa resistência série, muitas vezes abaixo de 1 Ω a 5 Ω.

Diodos Varactores de Micro-ondas

Diodos varactores de micro-ondas são feitos para circuitos que operam em frequências de micro-ondas e milímetros. Eles geralmente têm valores de capacitância muito baixos, frequentemente de 0.1 pF a 10 pF, para reduzir efeitos parasitas em altas frequências. Seu intervalo de operação pode se estender de cerca de 3 GHz a 100 GHz ou mais, dependendo do pacote e do material.

Diodos Varactores de Sintonia

Diodos varactores de sintonia são varactores de uso geral utilizados para ajustes eletrônicos de frequência. Eles são projetados para substituir capacitores variáveis mecânicos em muitos circuitos de consumo e comunicação. Os intervalos de capacitância típicos estão em torno de 2 pF a 100 pF, com classificações de tensão reversa comumente entre 20 V e 50 V.

Aplicações Comuns dos Diodos Varactores

• Osciladores Controlados por Tensão (VCOs) – Diodos varactores são usados para ajustar eletronicamente a frequência do oscilador variando a capacitância com uma tensão de controle.

• Circuitos de Loop de Fase (PLL) – Fornecem sintonia de frequência precisa e estabilização em sistemas de comunicação e geração de clock.

• Sintetizadores de Frequência – Diodos varactores permitem a geração de múltiplas frequências a partir de uma única fonte de referência em rádios e equipamentos sem fio.

• Sintonizadores de Rádio FM – Substituem capacitores variáveis mecânicos para sintonia eletrônica de estações e controle automático de frequência.

• Sintonizadores de Televisão – Diodos varactores permitem seleção de canais eletrônica e ajuste de frequência em receptores de televisão analógicos e digitais.

• Filtros RF – Fornecem características de filtro ajustáveis mudando a frequência ressonante de redes de filtro LC.

• Equipamentos de Comunicação Sem Fio – Utilizados em transceptores, receptores e transmissores para controle de frequência e sintonia de sinal.

• Sistemas de Comunicação por Satélite – Diodos varactores suportam sintonia de frequência de micro-ondas, filtragem e funções de processamento de sinal.

• Sistemas de Radar – Usados em osciladores de micro-ondas, deslocadores de fase e circuitos de controle de frequência operando em altas frequências.

• Eletrônica Militar e Aeroespacial – Aplicados em radar avançado, comunicação e sistemas de guerra eletrônica que requerem controle preciso de frequência.

• Equipamentos Médicos RF – Utilizados em sistemas especializados de imagem, monitoramento e comunicação médica sem fio.

• Dispositivos da Internet das Coisas (IoT) – Diodos varactores suportam funções compactas de sintonia RF e controle de frequência em sensores sem fio e dispositivos conectados.

Exemplos de Circuitos com Diodo Varactor

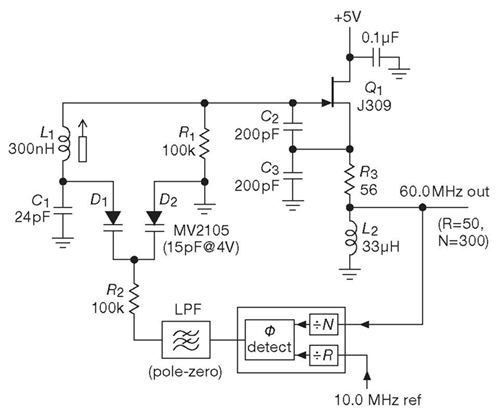

Circuito de Controle de Frequência PLL

Os diodos varactores D1 e D2 estão conectados dentro da rede de sintonia do VCO. O detector de fase do PLL compara a frequência de saída com a frequência de referência e gera um sinal de erro. Após passar pelo filtro de loop, esta tensão de controle é aplicada aos diodos varactores através do resistor R2.

À medida que a tensão de controle muda, a capacitância dos diodos varactores muda. Isso altera a frequência ressonante do circuito tanque LC formado por L1, C1 e os varactores. A frequência do oscilador, portanto, aumenta ou diminui até que o PLL trave na frequência desejada.

Uma vez travado, o PLL ajusta continuamente a capacitância do varactor para manter uma frequência de saída estável, apesar de mudanças de temperatura, variações de fornecimento ou deriva de componentes.

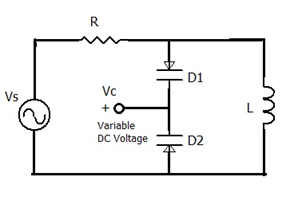

Circuito de Sintonia de Filtro RF

Neste circuito, os diodos varactores D1 e D2 estão conectados como capacitores controlados por tensão. Uma tensão DC variável (Vc) é aplicada aos varactores, mudando sua capacitância de junção. Juntamente com o indutor L, os varactores formam um circuito ressonante LC ajustável.

Quando a tensão de sintonia muda, a capacitância dos diodos varactores muda, deslocando a frequência ressonante do circuito. Isso permite que o filtro sintonize eletronicamente diferentes frequências sem usar um capacitor variável mecânico.

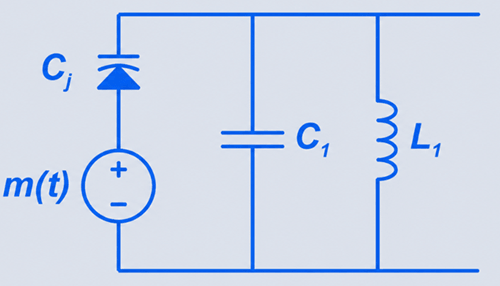

Circuito Modulador FM

Este circuito utiliza um diodo varicap como um capacitor controlado por tensão. O sinal m(t) altera a tensão de polarização reversa através do diodo varicap.

Quando a tensão reversa muda, a capacitância de junção Cj do varicap também muda. Esta capacitância trabalha com L1 e C1 para formar um circuito ressonante LC.

Quando Cj aumenta, a frequência ressonante diminui. Quando Cj diminui, a frequência ressonante aumenta. Como o sinal de modulação muda continuamente a capacitância, a frequência de saída varia com o sinal. Isso produz modulação em frequência (FM).

Diodos Varicap Populares e Suas Características

Os diodos varicap estão disponíveis em diferentes séries, dependendo da faixa de capacitância, relação de sintonia, classificação de tensão reversa e desempenho de frequência.

BB109

O BB109 é um diodo varicap de silício amplamente utilizado, projetado para sintonia de rádio FM e aplicações gerais de RF. Ele normalmente oferece uma faixa de capacitância de cerca de 10 pF a 30 pF, com uma classificação de tensão reversa de aproximadamente 1 V a 30 V. Sua relação de sintonia é moderada, tornando-o adequado para receptores VHF, filtros de RF e circuitos VCO simples. É conhecido pelo desempenho estável em sistemas de sintonia analógica de baixa potência.

BB112

O BB112 é um diodo varicap de maior capacitância comumente usado em sintonizadores de TV e receptores de comunicação. Ele fornece uma faixa de capacitância de cerca de 12 pF a 500 pF, dependendo da tensão de polarização, com uma tensão de ruptura reversa em torno de 30 V a 60 V. Oferece uma relação de sintonia maior do que o BB109.

BBY51

O BBY51 é um diodo varicap de baixa capacitância e alta frequência, projetado para aplicações UHF e micro-ondas. Ele normalmente opera com valores de capacitância de 1 pF a 6 pF e suporta operação em alta frequência de até vários GHz. É comumente usado em VCOs, loops de bloqueio de fase e módulos de front-end de RF, onde são requeridos baixa perda e alto fator Q.

Série SMV1231

A série SMV1231 é uma família moderna de varicaps hiperbápticos de silício, otimizada para aplicações de sintonia de RF. Normalmente, fornece faixas de capacitância de 2 pF a 20 pF, com tensões reversas de até 30 V a 50 V.

Série SMV1247

A série SMV1247 é projetada para aplicações de sintonia mais amplas que requerem maior variação de capacitância. Oferece valores de capacitância de aproximadamente 10 pF a 100 pF, com excelentes relações de sintonia que atingem 10:1 ou superior.

MV2105

O MV2105 é um diodo varicap de silício clássico frequentemente usado em circuitos de sintonia analógica. Fornece uma capacitância de cerca de 15 pF a 4 V de polarização, tornando-o adequado para osciladores VHF e circuitos de modulação FM.

1SV149

O 1SV149 é um diodo varicap compacto, projetado para aplicações de alta frequência, como sistemas de comunicação móvel. Normalmente, suporta valores de capacitância de 2 pF a 10 pF, com baixa resistência em série e bom desempenho do fator Q.

Série KV1235

A série KV1235 consiste em diodos varicap de qualidade micro-onda, projetados para sistemas de RF e satélite de alto desempenho. Esses diodos operam na faixa de frequência em GHz, normalmente de 1 GHz até mais de 20 GHz, dependendo da configuração. Eles oferecem baixa capacitância, alto fator Q e baixas perdas parasitas.

Diodo Varicap vs Outras Tecnologias de Sintonia

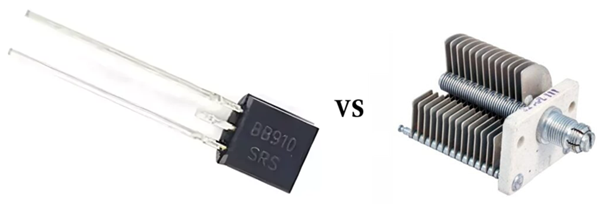

Diodo Varicap vs Capacitor Variável

Um diodo varicap e um capacitor variável servem ambos ao mesmo propósito funcional de fornecer capacitância ajustável. Mas seus princípios de operação são fundamentalmente diferentes. Um diodo varicap é um dispositivo semicondutor que muda sua capacitância eletronicamente. Esta variação ocorre quando uma tensão de polarização reversa altera a largura da região de depleção dentro da junção PN. Como este processo é puramente eletrônico, o dispositivo não possui partes móveis, tornando-o compacto, rápido e altamente adequado para integração em circuitos de RF modernos.

Em contraste, um capacitor variável alcança o ajuste de capacitância através do movimento mecânico das placas condutoras. Ao mudar a distância ou a área de sobreposição entre essas placas, o valor da capacitância é fisicamente modificado. Embora esta abordagem mecânica forneça um comportamento de capacitância muito estável e linear, também torna o componente maior, mais lento e mais propenso a desgaste ao longo do tempo.

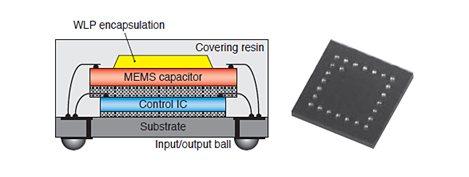

Diodo Varicap vs Capacitor Ajustável MEMS

Um capacitor ajustável MEMS é baseado na tecnologia de sistemas micro-eletromecânicos, onde estruturas mecânicas microscópicas fabricadas em chips de silício se movem fisicamente para ajustar a capacitância. Ao contrário dos diodos varicap, que dependem das propriedades da junção semicondutora, os dispositivos MEMS conseguem a variação de capacitância através do deslocamento mecânico controlado em um nível microescala.

Esta diferença estrutural confere aos capacitores MEMS várias vantagens de desempenho. Eles normalmente oferecem um fator de qualidade (Q) mais alto, menor perda de inserção e melhor linearidade, especialmente em faixas de frequência de micro-ondas e milímetros. Essas características tornam-nos altamente adequados para sistemas de front-end RF de alto desempenho, onde a pureza do sinal e a baixa distorção são críticas.

No entanto, os capacitores ajustáveis MEMS também apresentam limitações práticas. Eles são geralmente mais caros, têm uma resposta de ajuste mais lenta em comparação com diodos varactores e requerem processos de integração mais complexos no design de circuitos. Em contraste, os diodos varactores continuam a ser a escolha preferida na maioria dos sistemas RF comerciais, pois oferecem um ajuste eletrônico rápido, menor custo, implementação mais simples e desempenho confiável em aplicações de VCO, PLL e comunicações sem fio.

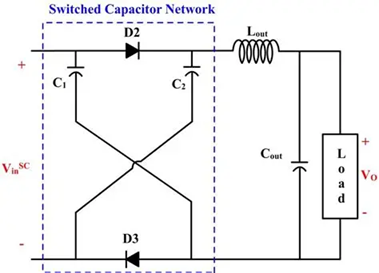

Diodo Varactor vs Redes de Capacitores Comutados

Uma rede de capacitores comutados opera com um princípio completamente diferente em comparação com um diodo varactor. Em vez de fornecer variação contínua da capacitância, utiliza múltiplos capacitores fixos que são conectados ou desconectados seletivamente por meio de interruptores eletrônicos, como MOSFETs. Isso cria etapas de capacitância discretas em vez de uma variação analógica suave.

Em termos de desempenho, as redes de capacitores comutados oferecem alta precisão, excelente repetibilidade e forte estabilidade térmica, pois cada capacitor tem um valor fixo e bem definido. Elas também evitam o comportamento não linear de capacitância-voltagem associado aos diodos varactores, tornando-os mais previsíveis em sistemas RF controlados por digitais.

Apesar dessas vantagens, sua principal limitação é a falta de ajuste contínuo. Como a capacitância muda em etapas, o ajuste de frequência é menos suave, o que pode reduzir a resolução em aplicações RF sensíveis. Os diodos varactores superam essa limitação ao fornecer controle contínuo da capacitância por meio da variação de voltagem.

Tendências Futuras na Tecnologia dos Diodos Varactor

As tendências futuras na tecnologia dos diodos varactores concentram-se em melhorar o desempenho para sistemas de alta frequência de próxima geração, como 5G, 6G, comunicação via satélite e aplicações de radar. Os principais desenvolvimentos incluem maior fator Q, menores perdas, faixas de ajuste mais amplas e melhor estabilidade térmica para suportar a operação em frequências de micro-ondas e milímetros. A pesquisa também está avançando no uso de materiais como GaAs e SiGe para aumentar a eficiência de alta frequência. Além disso, a integração em módulos RF compactos e sistemas de ajuste híbridos que combinam varactores com MEMS e redes digitais está se tornando mais comum. Essas melhorias garantem que os diodos varactores permaneçam essenciais para o ajuste de frequência compacto, rápido e eletronicamente controlado em sistemas de comunicação modernos.

Perguntas Frequentes [FAQ]

1. Por que a mudança de capacitância em um diodo varactor é considerada não linear e como isso impacta o design de circuitos RF?

A capacitância muda de forma não linear porque depende da largura da região de depleção, que não aumenta linearmente com a tensão reversa. Essa não linearidade deve ser considerada no design RF para garantir um ajuste estável e uma resposta de frequência previsível.

2. Como o fator de qualidade (Q) de um diodo varactor influencia o desempenho em osciladores de alta frequência?

Um fator Q mais alto reduz a perda de energia no circuito ressonante, resultando em menor ruído de fase e melhor estabilidade de frequência em osciladores como VCOs e sistemas PLL.

3. Qual é o efeito da resistência série na eficiência do diodo varactor em aplicações de micro-ondas?

Uma resistência série mais alta aumenta a perda de potência e reduz o fator Q, o que degrada o desempenho em frequências de micro-ondas. Um baixo Rs é essencial para uma operação eficiente em alta frequência.

4. Por que os diodos varactores de junção hiperbápruta são preferidos em aplicações de ampla faixa de ajuste?

Eles fornecem uma variação de capacitância mais forte por mudança de voltagem devido a perfis de dopagem projetados, permitindo uma relação de ajuste maior em comparação com tipos de junção abrupta.

5. Como a variação de temperatura afeta a estabilidade dos circuitos RF baseados em varactores?

Mudanças de temperatura podem deslocar ligeiramente os valores de capacitância, o que pode causar deriva de frequência. Projetos de alta qualidade compensam usando materiais estáveis em temperatura ou controle de feedback do circuito.

6. O que limita a operação de frequência máxima de um diodo varactor em sistemas RF do mundo real?

A indutância parasita, o design da embalagem e a resistência interna limitam o desempenho em frequências muito altas, reduzindo a eficácia nas faixas de micro-ondas e milímetros.

7. Por que os diodos varactores de GaAs são preferidos em sistemas de micro-ondas e satélites em vez dos tipos baseados em silício?

Dispositivos de GaAs têm maior mobilidade de elétrons e menores perdas parasitas, permitindo melhor desempenho em frequências de GHz e milímetros.

8. Como é que a razão de sintonia afeta a usabilidade de um diodo varactor na concepção de filtros RF?

Uma razão de sintonia mais alta permite uma faixa de ajuste de frequência mais ampla, tornando o diodo mais flexível para filtros RF de múltiplas bandas ou adaptativos.
