O que é o Apple M1 Ultra

O Apple M1 Ultra é um sistema em chip de alto desempenho desenvolvido pela Apple para computadores desktop profissionais. Ele combina dois dies M1 Max usando a tecnologia UltraFusion, permitindo que trabalhem como um único processador unificado.

Este design proporciona ao M1 Ultra mais núcleos de CPU, núcleos de GPU, capacidade de memória, largura de banda de memória e recursos de processamento de IA do que o M1 Max. Foi projetado para cargas de trabalho exigentes, como edição de vídeo, renderização em 3D, desenvolvimento de software, computação científica e aprendizado de máquina.

O Desafio de Construir Chips Maiores

Durante muitos anos, empresas de semicondutores melhoraram o desempenho dos processadores tornando os chips maiores e adicionando mais transistores a uma única peça de silício, conhecida como die monolítico. À medida que a tecnologia de fabricação avançava, essa abordagem permitiu que os processadores incluíssem mais núcleos de CPU, caches maiores, mais recursos gráficos e motores de processamento especializados adicionais.

No entanto, o aumento contínuo do tamanho do chip cria vários desafios:

• Menor Rendimento de Fabricação – Chips maiores têm maior probabilidade de conter defeitos, pois até mesmo uma pequena falha na pastilha de silício pode tornar o chip inteiro inutilizável.

• Custos de Produção Mais Altos – À medida que o tamanho do die aumenta, menos chips podem ser produzidos de cada pastilha, e rendimentos mais baixos aumentam ainda mais os custos de fabricação.

• Maiores Requisitos de Energia – Mais transistores exigem mais energia elétrica, tornando a entrega de energia através do chip cada vez mais complexa.

• Mais Geração de Calor – Chips maiores e mais densos produzem mais calor, criando desafios adicionais de resfriamento e gerenciamento térmico.

• Limites de Escalabilidade Física – As tecnologias de fabricação de semicondutores enfrentam limites práticos que tornam cada vez mais difícil continuar expandindo os tamanhos dos dies monolíticos.

Para superar esses desafios, muitos fabricantes de chips estão se movendo em direção a arquiteturas baseadas em multi-die ou chiplet. Em vez de construir um chip extremamente grande, múltiplos dies menores são conectados usando tecnologias de interconexão de alta velocidade e embalados juntos como um único processador. Essa abordagem melhora a eficiência da fabricação, reduz os custos, aumenta a flexibilidade do design e permite que o desempenho escale além dos limites práticos de um único die monolítico.

Em vez de criar um chip maciço, a Apple conectou dois dies M1 Max usando UltraFusion para alcançar um desempenho mais elevado de forma mais eficiente.

Tecnologia de Interconexão UltraFusion

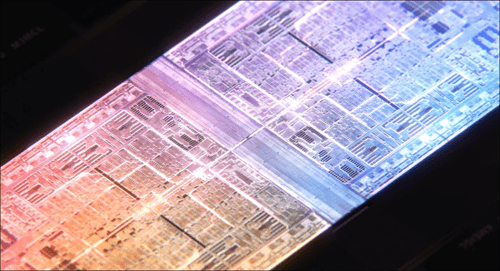

A imagem mostra o Apple M1 Ultra feito de dois dies M1 Max. Os lados esquerdo e direito são os dois dies, enquanto a ampla área central mostra onde a UltraFusion os conecta.

UltraFusion permite que os dois chips funcionem como um único processador em vez de dois chips separados. Utiliza mais de 10.000 conexões de sinal e fornece até 2,5 TB/s de largura de banda. Isso permite que os dados se movam rapidamente entre a CPU, a GPU, os controladores de memória e outras partes do chip.

Como a conexão é muito rápida e tem baixa latência, os dois chips podem comunicar-se quase como uma única peça grande de silício. Isso ajuda a Apple a aumentar o desempenho sem fazer um chip extremamente grande.

UltraFusion também é simples para o software. O macOS e os aplicativos veem o M1 Ultra como um único processador, portanto, a maioria dos softwares pode utilizar seu poder extra sem grandes mudanças.

Tecnologias de Embalagem por Trás do Design

O M1 Ultra demonstra como a embalagem de semicondutores avançada agora faz parte do desempenho do processador, não apenas da proteção do chip. No passado, a embalagem protegia principalmente o chip de silício e o conectava à placa de circuito. Hoje, a embalagem também ajuda múltiplos chipsets a se comunicarem rapidamente dentro de um único pacote de processador.

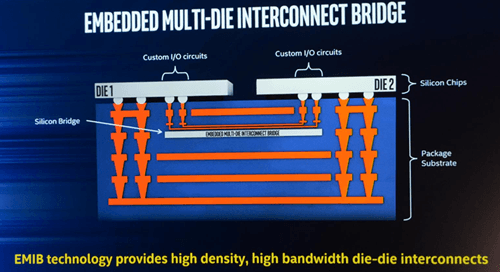

Embora a Apple não tenha compartilhado todos os detalhes técnicos do UltraFusion, ele é frequentemente discutido junto com conceitos avançados de embalagem, como interposers de silício, embalagens 2.5D, TSMC InFO_LSI e abordagens de interconexão semelhantes ao Intel EMIB. A imagem mostra o EMIB como um exemplo dessa ideia. Ele utiliza uma pequena ponte de silício dentro do substrato do pacote para conectar dois chips separados com caminhos de sinal de alta densidade e alta largura de banda.

Isso não significa que a imagem mostre diretamente o Apple UltraFusion. Em vez disso, ajuda a explicar o mesmo objetivo geral de embalagem: conectar chips de silício separados para que os dados possam se mover entre eles com alta largura de banda, baixa latência e forte qualidade de sinal. Esses métodos de embalagem permitem que núcleos de CPU, núcleos de GPU, sistemas de memória e outros blocos de processamento em diferentes chips trabalhem juntos de forma eficiente.

O principal benefício é que os fabricantes de chips podem construir processadores multi-chip poderosos que se comportam muito como um único chip grande. O M1 Ultra é um exemplo prático dessa direção, utilizando embalagem avançada e comunicação entre chips para fornecer alto desempenho sem depender de um único chip monolítico extremamente grande.

Visão Geral da Arquitetura do M1 Ultra

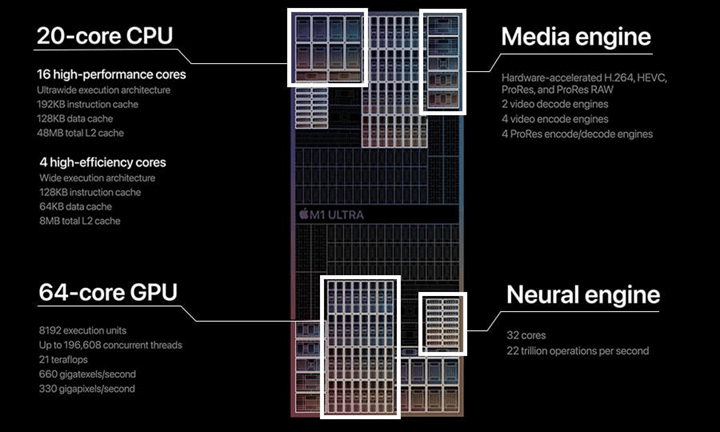

A imagem acima mostra os principais blocos funcionais dentro do processador Apple M1 Ultra. Em vez de ser apenas uma CPU tradicional, o M1 Ultra é um sistema completo em chip (SoC) que integra vários motores de processamento especializados em um único pacote. Cada bloco é projetado para um tipo específico de carga de trabalho, permitindo que o chip forneça alto desempenho enquanto mantém a eficiência energética.

Complexo da CPU

O bloco da CPU contém 20 núcleos de processamento, consistindo em 16 núcleos de alto desempenho e 4 núcleos de alta eficiência. Os núcleos de desempenho lidam com tarefas exigentes, como compilação de software, renderização de vídeo, cálculos científicos e aplicações profissionais. Os núcleos de eficiência gerenciam processos em segundo plano e cargas de trabalho menos exigentes enquanto consomem menos energia. Essa arquitetura híbrida permite que o processador equilibre desempenho e eficiência energética dependendo da carga de trabalho.

Complexo da GPU

A GPU é o maior bloco da arquitetura M1 Ultra, contendo até 64 núcleos de processamento gráfico. Ao contrário da CPU, que é otimizada para operações sequenciais, a GPU é projetada para processamento altamente paralelo. Ela acelera a renderização de gráficos, efeitos visuais, modelagem em 3D, jogos, processamento de vídeo e cargas de trabalho de aprendizado de máquina. O grande número de unidades de execução permite que milhares de cálculos sejam realizados simultaneamente, melhorando significativamente o desempenho em aplicações intensivas em gráficos.

Motor Neural

O Motor Neural é um acelerador de inteligência artificial dedicado localizado perto da seção da GPU. Ele contém 32 núcleos especializados projetados especificamente para operações de aprendizado de máquina. Tarefas como reconhecimento de imagem, processamento de fala, processamento de linguagem natural e inferência de IA podem ser executadas muito mais rapidamente e de forma mais eficiente do que em uma CPU de propósito geral. Ao descarregar cargas de trabalho de IA para hardware dedicado, o sistema melhora tanto o desempenho quanto a eficiência energética.

Motor de Mídia

O Motor de Mídia é um bloco de hardware especializado projetado para codificação e decodificação de vídeo. Em vez de depender da CPU ou da GPU para processar fluxos de vídeo, circuitos dedicados lidam com formatos como H.264, HEVC, ProRes e ProRes RAW. Isso reduz muito a sobrecarga de processamento e permite que softwares profissionais de edição de vídeo trabalhem com conteúdo em alta resolução de forma mais suave. O M1 Ultra inclui múltiplos motores de codificação e decodificação, permitindo o processamento simultâneo de vários fluxos de vídeo de alta qualidade.

Memória Unificada e Controladores de Memória

Embora não esteja especificamente rotulado na imagem, o M1 Ultra inclui controladores de memória que conectam todos os blocos de processamento à arquitetura de memória unificada da Apple. Ao contrário dos sistemas tradicionais que separavam a memória da CPU e a memória da GPU, o M1 Ultra permite que a CPU, GPU, Neural Engine e Media Engine acessem o mesmo pool de memória. Isso reduz a duplicação de dados, diminui a latência e melhora a eficiência geral do sistema ao lidar com grandes conjuntos de dados e cargas de trabalho profissionais.

Design de Sistema Integrado

A principal vantagem da arquitetura M1 Ultra é que todos os principais recursos de computação estão integrados em um único pacote de chip. A CPU lida com computação geral, a GPU acelera gráficos e processamento paralelo, o Neural Engine executa tarefas de IA e o Media Engine gerencia cargas de trabalho de vídeo. Combinados com memória unificada e tecnologia UltraFusion, esses componentes trabalham juntos para fornecer desempenho de classe workstation para criação de conteúdo, desenvolvimento de software, engenharia, computação científica e aplicações de aprendizado de máquina.

Características e Vantagens do M1 Ultra

O M1 Ultra oferece várias vantagens importantes para a computação profissional.

Alta Largura de Banda e Baixa Latência

O M1 Ultra move dados rapidamente entre a CPU, GPU, controladores de memória e motores especializados. O UltraFusion ajuda a reduzir o atraso, permitindo que os dois chips e blocos internos trabalhem juntos de forma eficiente durante cargas de trabalho pesadas.

Eficiência Térmica e de Energia

O M1 Ultra oferece alto desempenho enquanto utiliza a energia de forma eficiente. Sua arquitetura otimizada e motores de hardware dedicados ajudam a reduzir o calor, tornando-o adequado para longas cargas de trabalho profissionais sem requerer resfriamento extremo.

Integração do macOS e Software

Como a Apple controla tanto o hardware quanto o macOS, o M1 Ultra funciona perfeitamente com o software do sistema e aplicações profissionais. O macOS vê isso como um único processador, portanto, a maioria dos aplicativos pode usar seus recursos sem grandes mudanças.

Desempenho para Cargas de Trabalho Profissionais

O M1 Ultra é construído para tarefas exigentes, como edição de vídeo, renderização 3D, desenvolvimento de software, aprendizado de máquina e computação científica. Sua CPU, GPU, Neural Engine, Media Engine e memória unificada trabalham juntas para melhorar a velocidade e a eficiência.

M1 Ultra vs M1 Max

M1 Ultra vs Processadores de Desktop Tradicionais

Como mencionado acima, o M1 Ultra utiliza um design altamente integrado em que as principais partes de computação trabalham juntas dentro de um único pacote de chip. Isso é diferente de muitos sistemas de desktop tradicionais, que geralmente dependem de componentes separados, como CPU, GPU, RAM e chipset. Devido a esse design, o M1 Ultra pode mover dados de forma mais eficiente entre seus blocos de processamento. Sua memória unificada também ajuda a reduzir a cópia desnecessária de dados entre a CPU e a GPU, o que melhora a velocidade e a eficiência energética em cargas de trabalho profissionais.

Os processadores de desktop tradicionais ainda têm vantagens. Eles geralmente oferecem melhores opções de atualização, pois a CPU, GPU, memória e armazenamento podem frequentemente ser substituídos separadamente. Em comparação, o M1 Ultra se concentra mais na eficiência a nível de sistema, integração compacta e forte desempenho por watt.

Perguntas Frequentes [FAQ]

1. Por que a Apple escolheu um design de múltiplos chips para o M1 Ultra em vez de construir um chip monolítico maior?

Um chip monolítico maior torna-se mais caro e difícil de fabricar porque é mais provável que apareçam defeitos. Ao conectar dois dies M1 Max menores com UltraFusion, a Apple aumentou o desempenho enquanto melhorava a eficiência de fabricação e a escalabilidade.

2. Como é que o UltraFusion difere de um sistema multi-CPU tradicional ou de dual-socket?

Sistemas multi-CPU tradicionais muitas vezes requerem software para gerenciar processadores separados. O UltraFusion permite que os dois dies apareçam como um único processador, reduzindo a complexidade do software e permitindo uma comunicação mais rápida entre os recursos computacionais.

3. Por que a largura de banda entre dies é importante em processadores modernos de alto desempenho?

Alta largura de banda entre dies permite que grandes quantidades de dados se movam rapidamente entre blocos de processamento. Isso ajuda a prevenir gargalos de comunicação e melhora o desempenho em cargas de trabalho como edição de vídeo, renderização 3D e processamento de IA.

4. Como é que a memória unificada melhora a eficiência em comparação com a memória separada da CPU e da GPU?

A memória unificada permite que a CPU, a GPU e outros motores de processamento acessem o mesmo pool de memória. Isso reduz a duplicação de dados, diminui a latência e melhora o desempenho ao trabalhar com grandes conjuntos de dados.

5. Qual é o papel da embalagem avançada no desempenho do processador?

A embalagem avançada não é mais apenas uma caixa física para o chip. Ela fornece conexões de alta densidade entre dies, ajudando a manter alta largura de banda, baixa latência e comunicação eficiente dentro de processadores complexos.

6. Por que é importante ter baixa latência de comunicação em um processador multi-die?

Baixa latência reduz o tempo necessário para os dados viajarem entre dies. Isso permite que diferentes unidades de processamento se coordenem de forma mais eficiente e ajuda o processador a se comportar mais como um único chip integrado.

7. Como é que o M1 Ultra equilibra desempenho e eficiência energética?

O processador combina núcleos de CPU e GPU de alto desempenho com hardware especializado, como o Neural Engine e o Media Engine. Esses aceleradores dedicados realizam tarefas específicas de forma mais eficiente do que núcleos de processamento de uso geral.
