Como funcionam os sistemas de ignição de descarga do capacitor (CDI)?

Iniciar um motor leva mais do que apenas girar um interruptor, é necessário uma faísca forte e rápida no momento certo.É aí que entram os sistemas de ignição de descarga do capacitor (CDI). Ao contrário das configurações de ignição mais antigas, os sistemas CDI usam energia armazenada em um capacitor para criar uma faísca poderosa de maneira rápida e confiável.Este artigo explica como os sistemas CDI funcionam, sua história, peças principais e os diferentes tipos usados ​​em pequenos motores, como motocicletas, motosserras e geradores.Esteja você reparando um ou apenas curioso, encontrará respostas simples e dicas úteis aqui.

Catálogo

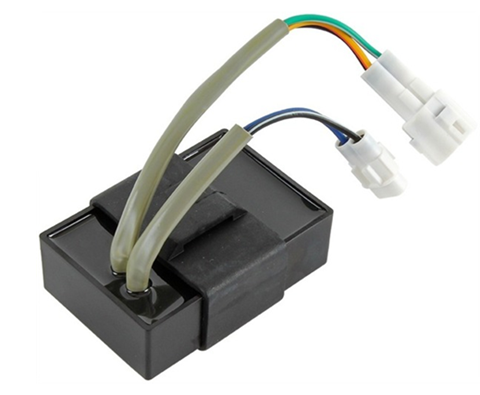

Visão geral da ignição por descarga de capacitores

Ignição de descarga do capacitor (CDI), ou a ignição do tiristor carrega rapidamente um capacitor e o descarrega para criar uma faísca de alta tensão.Isso resolve o problema de carregamento de bobina lenta encontrada em sistemas de ignição mais antigos e garante tempo preciso de faísca em todas as velocidades do motor.À medida que o motor gira, um sinal de gatilho de um sensor ativa um tiristor (SCR), que libera a energia armazenada do capacitor na bobina de ignição.A bobina aumenta a tensão, enviando um pulso de alta tensão para a vela de ignição para acender a mistura.

O conceito começou com a patente de Nikola Tesla em 1897 sobre a geração de faíscas de capacitores.Em 1905, Edward Huff o aplicou a motores usando um magneto no modelo de Ford K. Bosch mais tarde explorou a ignição do tubo de vácuo durante a Segunda Guerra Mundial e introduziu o primeiro CDI de estado sólido na aranha NSU de 1964.Isso lançou a base para os sistemas CDI confiáveis ​​e de ação rápida de hoje usados ​​em motores pequenos.

O CDI moderno usa um sinal de gatilho para ativar um tiristor (SCR), que libera a energia armazenada do capacitor na bobina de ignição.A bobina aumenta a tensão, enviando uma faísca ao plugue para acender a mistura.

Como funciona um sistema de ignição de descarga de capacitores (CDI)?

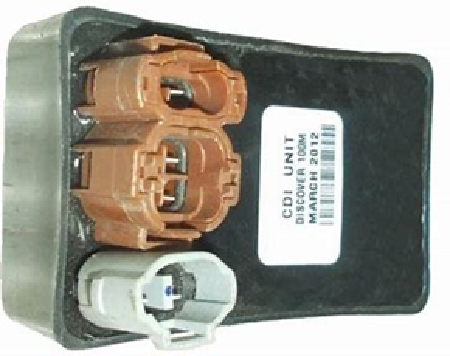

Figura 3. Unidade de CDI (unidade de ignição de descarga do capacitor) - disparo de faísca e ignição

O sistema CDI rastreia constantemente a rotação do motor e repete o processo de ignição em perfeita sincronização com o virabrequim.Enquanto o motor estiver em funcionamento, o capacitor cobra e descarrega a cada turno, mantendo o tempo de faísca estável.Quando a bobina de ignição recebe a energia armazenada, ela cria um pulso de alta tensão, geralmente vários milhares de volts fortes o suficiente para pular a lacuna na vela de ignição.

Esse salto cria uma faísca que ilumina a mistura de combustível de ar comprimido e começa a combustão.Embora a faísca durar menos de 100 microssegundos, ela é forte e cronometrada da maneira certa, ajudando o motor a queimar combustível de maneira limpa e eficiente.Isso é especialmente útil em alta velocidade ou quando o motor está trabalhando duro.

Todo o processo funciona como um loop bem controlado: o circuito de carregamento constrói e armazena tensão no capacitor;O circuito de gatilho observa o virabrequim e decide quando disparar;O tiristor (SCR) libera a carga no momento certo;A bobina de ignição aumenta a tensão;e a vela de ignição inflama o combustível.

Este ciclo se repete rapidamente.Se o motor parar ou nenhum sinal for detectado, o sistema entrará em espera e mantém a carga.Quando o motor começa novamente, o sistema CDI retorna à ação imediatamente.Sua resposta rápida e desempenho confiável o tornam perfeito para motores de alta velocidade, como aqueles em motocicletas, motosserras, pontes, drones e geradores.

Construção do sistema de ignição de descarga de capacitores (CDI)

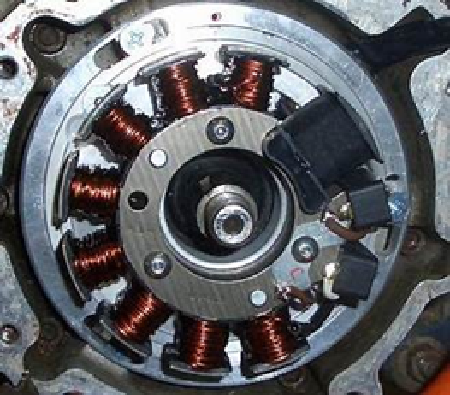

Figura 4. Construção do sistema de ignição de descarga do capacitor (CDI)

A construção de um sistema de ignição CDI combina movimento mecânico e controle eletrônico.Peças montadas no motor, como o volante, o estator e o sensor de salão, trabalham em sincronia com a CDI Electronics interna para fornecer tempo preciso de faísca.O desempenho do sistema depende do alinhamento preciso, sinais limpos e componentes de bobina e plugue bem compatíveis.

Volante e estator

O volante, montado no eixo de manivela, contém ímãs permanentes que giram as bobinas estacionárias passadas no estator.À medida que giram, induzem corrente alternada em várias bobinas alguns acessórios de energia ou carregam uma bateria, mas uma bobina, a bobina de carregamento, se dedica a fornecer a unidade CDI.

Essa bobina produz um sinal CA de baixa tensão (normalmente ± 5-8 volts), que é retificado e impulsionado pelo transformador interno do CDI para carregar o capacitor.Você costuma monitorar a saída do estator durante a agenda para confirmar o desempenho do carregamento, especialmente durante o diagnóstico de partida dura ou sem escapamento.

Spark Timing Control

O tempo de faísca depende de um sinal preciso de um sensor de efeito hall ou captador magnético montado perto do volante.À medida que a polaridade de um ímã passa, o sensor emite um pulso curto usado pelo CDI como referência de ignição.

Para precisão, o motor normalmente apresenta uma marca de tempo gravada perto do Top Top Dead Center (TDC).Durante a configuração ou ajuste, você alinha essa marca com o estator e ajusta ligeiramente o tempo girando a placa do estator avançando ou retardando a faísca conforme apropriado para desempenho ou temperatura de operação.

O pulso do sensor ativa o circuito de gatilho do CDI normalmente um SCR ou transistor que imediatamente descarrega o capacitor na bobina de ignição.Pulsos nivelados ou sensores desalinhados podem resultar em faíscas fracas ou mal programadas.

Entrega final de faísca

Uma vez acionado, a energia do capacitor surge pela bobina de ignição, o que aumenta drasticamente a tensão.Converte a carga armazenada em um pulso, geralmente superior a 20.000 volts.

A saída de alta tensão atinge a vela de ignição, que deve superar a lacuna de ar para acender a mistura combustível-ar.Os plugues sujos ou desgastados podem interromper esse processo.Durante ajustes ou problemas sem início, você deve inspecionar a condição do plugue, a lacuna e o isolamento do fio para descartar falhas mecânicas.

Mate o interruptor

Para desligar o motor, o CDI inclui um interruptor de morte que aterre o sinal da bobina de carregamento.Isso impede que o capacitor carregue, interrompendo a geração de faíscas quase instantaneamente.Este método é padrão na maioria dos motores pequenos e deve ser verificado durante o diagnóstico se o motor não desligar ou reiniciar.

Tipos de sistemas de ignição de descarga de capacitores (CDI)

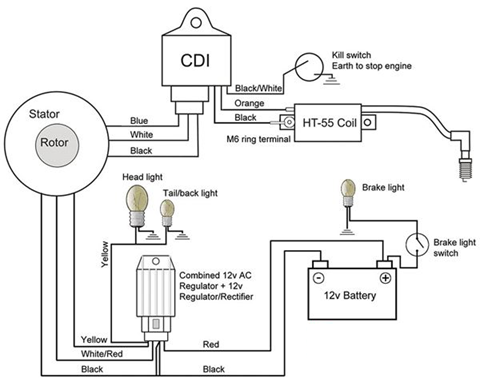

Figura 6. Esquema de fiação para um sistema de ignição AC-CDI

Os sistemas de ignição de descarga de capacitores (CDI) são divididos em dois tipos principais com base em como o capacitor recebe sua tensão de carregamento: AC-CDI e DC-CDI.Cada tipo influencia como o sistema de ignição é alimentado, como ele se comporta sob diferentes velocidades do motor e para quais aplicativos é mais adequado.Compreender essas distinções é uma parte útil da seleção ou solução de problemas de sistemas de ignição em motocicletas, ferramentas de jardim, ATVs ou veículos pequenos.

AC-CDI-poder de geração auto-gerador

Os sistemas AC-CDI usam corrente alternada do estator ou magneto do motor para carregar o capacitor.À medida que o volante gira, seus ímãs induzem a tensão CA nas bobinas do estator.Esta tensão é então retificada e armazenada no capacitor dentro do módulo CDI Nenhuma bateria necessária.

Como eles operam inteiramente em movimento do motor, os sistemas AC-CDI são ideais para configurações leves e sem bateria, como motocicletas de partida, scooters, motosserras, cortadores de escovas e geradores portáteis.Sua fiação simples, baixo custo e independência mecânica os tornam uma solução preferida para equipamentos de grau de utilidade, onde a economia de peso e a confiabilidade robusta são mais úteis do que a afinação precisa.

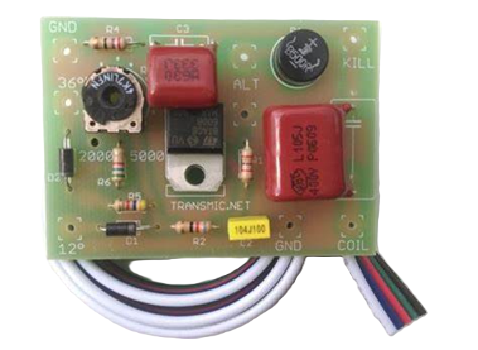

Figura 7. Parte de um sistema AC-CDI usa poder de geração auto-gerador

Os sistemas AC-CDI operam de maneira confiável sem o uso de uma bateria.Assim que o volante começar a girar, o sistema começa a carregar automaticamente.Com menos componentes envolvidos, eles exigem menos manutenção e são mais fáceis de atender, tornando -os ideais para configurações simples e robustas do motor.

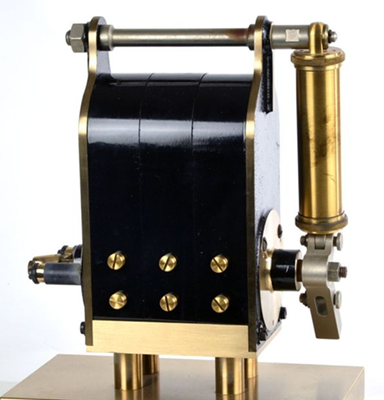

Figura 8. Sistema de ignição pré-CDI

Sistemas pré-CDI

Antes de o CDI se espalhar, pequenos motores usavam sistemas de transferência de magneto ou de energia.Esses sistemas não dependem de capacitores, mas usaram pontos de disjuntor mecânico para abrir e fechar o circuito de ignição.

Na ignição clássica de magneto, os ímãs do volante passam por uma bobina montada embaixo dela.Um disjuntor de contato e corrente de interrupção do condensador em ângulos específicos do eixo de manivela, colapsando o campo magnético e induzindo uma faísca.Esse método era comum nos motores Briggs & Stratton mais antigos e motocicletas iniciais de dois tempos.

A ignição por transferência de energia, usada nas décadas de 1960 a 1970, gerou pulsos de CC por meio de uma bobina montada no volante.Embora visualmente se assemelhasse a CA em um osciloscópio, a bobina carregou apenas em uma direção.Esses pulsos alimentavam uma bobina de ignição externa, desencadeada mecanicamente pela posição do eixo de manivela.

As atualizações modernas desses sistemas substituíram os pontos do disjuntor por interruptores de transistor, transformando -os em sistemas de ignição indutiva sem quebra.Embora não sejam o CDIS verdadeiro (já que eles ainda dependem da saturação da bobina), essas versões eletrônicas oferecem uma vida útil mais longa e uma precisão de tempo aprimorada.Eles servem como uma ponte entre configurações mecânicas mais antigas e sistemas de CDI digitais completos.

DC-CDI-Precisão baseada em bateria

Os sistemas DC-CDI derivam energia de uma bateria de 12V, tornando-os mais adequados para motores com motores iniciantes ou controles eletrônicos.Como 12V não é suficiente para carregar diretamente o capacitor, o módulo CDI inclui um inversor interno que converte CC em CA, aumenta a tensão por meio de um transformador e o retifica para produzir o CC de alta tensão, exigia tipicamente 400 a 600 volts.

Como funcionam os sistemas de ignição por veículos?

Os sistemas de ignição geram a faísca necessária para acender a mistura de ar-combustível nos motores de combustão interna.Com o tempo, esses sistemas evoluíram de projetos puramente mecânicos para controles modernos de estado sólido para melhorar a confiabilidade, reduzir as emissões e suportar maior desempenho.Hoje, três tipos principais são comumente usados ​​em veículos:

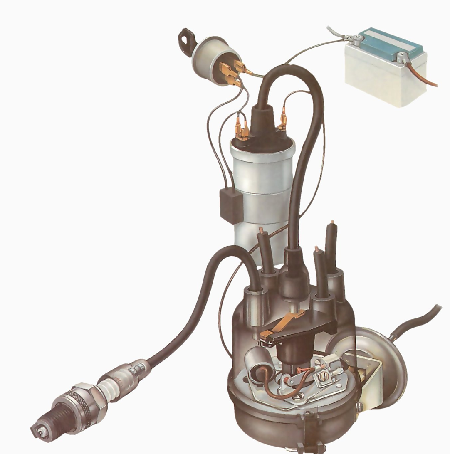

Figura 9. Sistema de ignição do ponto de contato

Ignição do ponto de contato

Esse método de ignição inicial usa um ponto de disjuntor acionado por came para abrir e fechar o circuito da bobina à medida que o motor gira.Quando os pontos se abrem, o campo magnético na bobina de ignição entra em colapso, produzindo uma onda de alta tensão para disparar a vela de ignição.Embora eficazes, esses sistemas requerem ajuste frequente, como ajustar lacunas de pontos e verificação do ângulo de habitação e são propensos a usar.O tempo de faísca pode cair com o tempo, tornando -os menos precisos.

Ignição eletrônica

Os sistemas sem disjuntores eliminam os pontos de desgaste mecânicos, substituindo-os por sensores eletrônicos (hall ou óptico) e interruptores de estado sólido (como transistores).Estes detectam a posição do motor e controlam a corrente da bobina eletronicamente.Isso resulta em tempo de faísca mais preciso, menos manutenção e emissões mais baixas.Desde os anos 80, esse sistema se tornou padrão na maioria dos carros de passageiros, caminhões e SUVs.

Ignição de CDI

Os sistemas CDI armazenam energia em um capacitor e o liberam rapidamente através da bobina de ignição por meio de um interruptor do tiristor.Eles são ideais para motocicletas, pequenos motores de dois tempos e aplicações de corrida devido à sua capacidade de fornecer faíscas de alta tensão de maneira rápida e confiável, mesmo em RPMs altos ou em condições adversas.

Básico da geração de faíscas

Todos os sistemas de ignição, mecânicos, eletrônicos ou CDI, compartilham o mesmo processo básico de dois estágios:

• Estágio primário - uma corrente de baixa tensão flui através do enrolamento primário da bobina e é interrompido por um interruptor mecânico ou eletrônico.

• Estágio secundário - a interrupção faz com que o campo magnético da bobina entre em colapso, induzindo um pulso de alta tensão que pula o intervalo de vela de ignição e acende a mistura.

Como testar um sistema de ignição CDI?

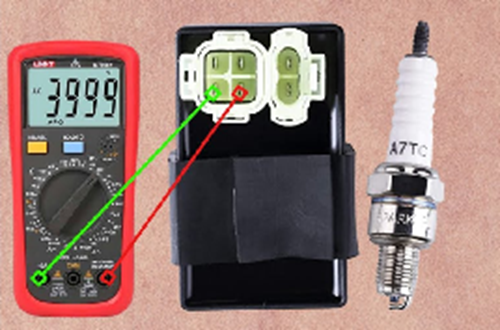

Figura 10. Testando uma unidade CDI de motocicleta

O sistema de ignição de descarga de capacitores (CDI) controla o tempo e a força da faísca em pequenos motores, como motocicletas, lotes de fugas, motosserras e geradores.Ele armazena energia de alta tensão em um capacitor e a libera rapidamente através da bobina de ignição.Embora selados e não servitáveis ​​pelo usuário, as unidades CDI podem ser testadas externamente usando ferramentas comuns e uma abordagem estruturada.

Os sinais comuns de um CDI com defeito não incluem faísca, uma faísca fraca ou tremeluzente e falhas de ignição do motor ou partidas difíceis.No entanto, esses problemas também podem vir de outras partes, como a bobina de ignição, vela de ignição ou sensor.É por isso que é importante verificar todo o sistema de ignição antes de substituir a unidade CDI.

• Verificações visuais - Comece verificando a lacuna de vela de ignição, a condição de arame e procurando qualquer rachadura ou dano na bobina de ignição.Além disso, verifique se a tensão da bateria está estável e mantendo -se acima de 12 volts enquanto o motor está em funcionamento.

• Testes multímetro - use um multímetro para testar sinais no sistema de ignição.A bobina de carregamento deve produzir 20 a 80V CA durante a batida.Em seguida, verifique o sensor de gatilho para garantir que ele esteja enviando um sinal.Por fim, meça a saída do CDI para ver se está entregando um sinal de faísca à bobina de ignição.

Pontos fortes e limitações dos sistemas CDI

Os sistemas de ignição de descarga de capacitores (CDI) oferecem faíscas rápidas e de alta energia, tornando-as ideais para motores pequenos, configurações de corrida e ambientes de alto rPM.No entanto, suas características também introduzem limitações em determinadas aplicações eletronicamente sensíveis ou de baixa velocidade.

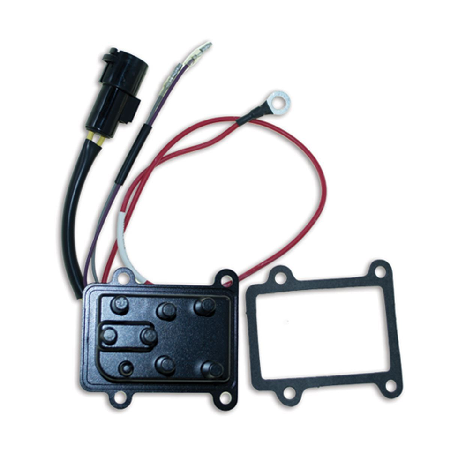

Figura 11. Pontos fortes dos sistemas CDI (Capacitor descarrega)

Vantagens dos sistemas CDI

• Carregamento ultra -rápido - o capacitor recarrega em menos de 1ms, permitindo uma faísca consistente em alta velocidade do motor.

• Rise de tensão acentuada - O Spark aumenta rapidamente até 10.000V/µs, garantindo uma forte combustão, mesmo em aceleração total.

• Confiável em ambientes agressivos - apresenta um bom desempenho em configurações úmidas, sujas ou pesadas de vibração, como serra de motosserras, lotes de fugas e motocicletas.

• Compacto e baixa manutenção - poucas partes móveis tornam o sistema durável e adequado para as baías compactas do motor.

• Funciona apesar da incrustação do plugue - ainda pode disparar através de velas de ignição úmidas ou cobertas de carbono melhor do que os sistemas mais antigos.

Limitações dos sistemas CDI

• Saída alta emi - A comutação rápida pode gerar interferência eletromagnética, afetando sensores próximos e unidades de controle.Isso torna o CDI inadequado para veículos modernos com eletrônicos de bordo sensíveis.

• Duração da faísca curta - as faíscas do CDI são intensas, mas breves (50-80µs), o que pode não acender completamente as misturas magras de combustível de ar em carga inativa ou baixa.Alguns sistemas compensam a adição de disparo múltiplo em rpm baixo.

• Uso limitado em mecanismos automotivos ajustados com precisão-devido a limitações de ruído e tempo, o CDI é frequentemente evitado em veículos regulados por emissões ou intensivos em ECU.

Escolhendo o sistema CDI certo

A escolha do sistema CDI certo é uma parte útil da construção ou reparo de uma configuração de ignição que funcione de maneira confiável.Enquanto todas as unidades de CDI produzem faíscas de alta tensão, elas diferem na maneira como recebem energia e controle de tempo de faísca.Essas diferenças afetam não apenas o desempenho da ignição, mas também o quão bem o sistema se encaixa em mecanismos específicos e quanto esforço é necessário para instalá -lo ou mantê -lo.

Ao selecionar um sistema CDI, a primeira etapa é entender como o mecanismo é alimentado.Os motores que dependem de uma bateria se comportam de maneira diferente daqueles que geram energia mecanicamente.Somente esse detalhe afeta como o CDI cobra e entrega a faísca.

Em seguida, considere como o motor é iniciado.Se o motor usa um botão de pressão ou acionador elétrico, o sistema de ignição deverá fornecer uma faísca forte em baixas velocidades de agência.Se for um motor de partida, ele usou um sistema que é ativado imediatamente a partir do movimento sem assistência da bateria.

O ambiente também é importante.Os motores usados ​​em clima frio, terreno acidentado ou corrida precisam de um tempo mais preciso de faísca e desempenho constante.Por outro lado, ferramentas simples, como motosserras ou aparadores, funcionam em condições mais fáceis e não precisam do mesmo nível de controle de faísca.

Você também deve considerar quanto controle é necessário sobre a faísca.Alguns motores exigem ajustes precisos de tempo para funcionar corretamente com a injeção eletrônica de combustível (EFI) ou para atingir as metas de ajuste de desempenho.Outros exigem apenas um sistema que funcione de maneira confiável com pouca configuração.

Esteja você focado em ajuste, durabilidade, manutenção fácil ou configuração direta, entender o que cada tipo oferece ajudará a evitar reparos indesejados, reduzir o tempo de configuração e manter o motor funcionando sem problemas no campo.

Conclusão

Os sistemas CDI são confiáveis ​​em muitos motores pequenos porque são rápidos, compactos e confiáveis.Eles criam faíscas nítidas e de alta energia que funcionam bem, mesmo em alta velocidade ou em condições difíceis.Embora tenham alguns limites, como tempo de faísca curta ou EMI, eles permanecem um ótimo ajuste para motores leves e de alto desempenho.Ao entender como os sistemas CDI funcionam, como eles são construídos e como testá -los, você estará melhor preparado para escolher o sistema certo ou solucionar problemas de confiança.

Perguntas frequentes [FAQ]

1. Um sistema CDI pode funcionar sem bateria?

Sim.Os sistemas AC-CDI não precisam de uma bateria porque recebem energia do volante e estator giratórios do motor.Os sistemas DC-CDI, no entanto, precisam de uma bateria de 12V para funcionar.

2. O que acontece se a unidade CDI falhar?

O motor não pode começar, pode incêndio ou a faísca pode ser fraca ou inconsistente.Se o CDI falhar completamente, não haverá faísca.

3. Quanto tempo dura uma unidade CDI?

Uma boa unidade CDI pode durar muitos anos, especialmente em condições limpas e secas.No entanto, o calor, a vibração e a umidade podem diminuir sua vida.

4. Posso reparar uma unidade CDI com defeito?

Não. A maioria das unidades CDI é selada e não é feita para reparo.Se estiver com defeito e outras peças estiverem bem, deve ser substituído.

5. Um sistema CDI é melhor do que a ignição de pontos?

Sim.Os sistemas CDI produzem faíscas mais rápidas e fortes e precisam de menos manutenção do que os sistemas de ignição de pontos antigos, que se desgastam e precisam de ajuste frequente.

6. O que faz com que um CDI superaqueça?

O superaquecimento pode acontecer se o resfriamento do motor for ruim, a bobina desenha muita corrente ou se o CDI estiver montado perto de uma parte quente como o escapamento.

7. Um sistema CDI pode ser usado em um motor de carro?

É raro.Os sistemas CDI são geralmente usados ​​em motores pequenos.A maioria dos carros usa sistemas de ignição eletrônica mais adequados para controles modernos de motores e padrões de emissões.

8. Todas as motocicletas usam o mesmo tipo de CDI?

Não. Alguns usam o AC-CDI, outros usam o DC-CDI, dependendo de ter uma bateria e de como seu sistema elétrico é projetado.

9. Como sei se minha ignição é CDI ou outra coisa?

Verifique o manual de serviço.As unidades CDI geralmente são pequenas caixas pretas perto da bobina.Além disso, se o sistema produzir Spark sem bateria, é provável que seja um AC-CDI.

10. Uma faísca fraca pode danificar o CDI do motor?

Não diretamente, mas uma faísca fraca pode causar baixa combustão, falhas e acúmulo de carbono.Com o tempo, isso pode levar ao desgaste do motor ou a partidas duras.
