Guia completo para fiação e função de interruptor bidirecional

Controlar uma luz ou dispositivo de mais de um local é uma necessidade comum nos edifícios modernos, e os interruptores de mão dupla fornecem uma solução simples, mas poderosa.Esteja você acendendo uma escada, corredor ou espaço com vários pontos de entrada, essa configuração de fiação oferece conveniência, segurança e flexibilidade.Neste artigo, você aprenderá como funcionam os interruptores bidirecionais, como eles estão conectados e onde são comumente usados, desde instalações domésticas básicas até configurações mais avançadas de várias via.

Catálogo

Visão geral do interruptor bidirecional

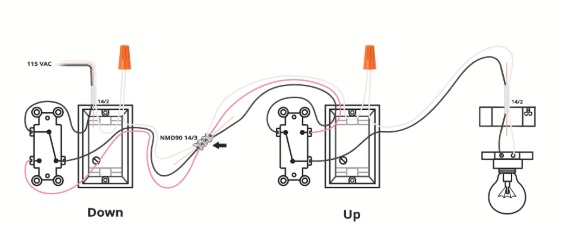

Um interruptor de duas vias permite controlar um único dispositivo elétrico ou elétrico de dois locais separados.Esse tipo de configuração do switch foi projetado para situações em que seria inconveniente caminhar até o interruptor original toda vez que você deseja ativar ou desativar algo.Esse método de comutação é popular em edifícios residenciais e comerciais.Melhora a acessibilidade e ajuda a gerenciar a iluminação ou outros dispositivos elétricos mais facilmente em áreas com movimento frequente ou vários usuários.

Fiação de um interruptor de mão dupla

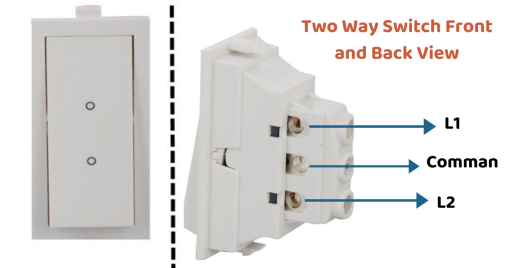

Um interruptor de duas vias possui três terminais: um comum (COM) e dois terminais selecionáveis ​​rotulados L1 e L2.Em uma configuração típica, cada um dos dois interruptores no circuito possui seu terminal L1 conectado ao fio vivo (ou fase).Seus terminais L2 se conectam a um lado de uma lâmpada.O outro lado da lâmpada se conecta ao fio neutro da fonte de alimentação.

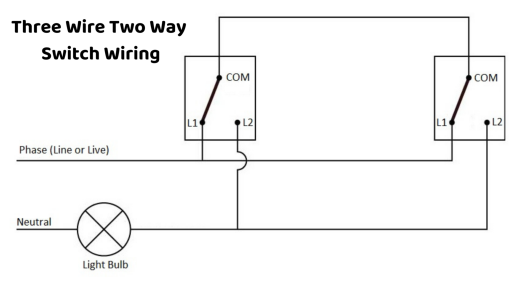

Figura 2. Fiação de interruptor de duas vias de três fios

Esse arranjo permite controlar a mesma luz de dois locais diferentes, lançando qualquer uma delas.Quando conectado dessa maneira, o circuito se comporta como um portão lógico exclusivo ou ex-OR).A luz acende quando o terminal COM de cada comutador é conectado a um terminal de saída diferente, L1 a L2 ou L2 a L1.Ele desliga quando os dois terminais COM estão conectados ao mesmo terminal de saída - L1 a L1 ou L2 a L2.

Veja como as combinações de switch afetam a luz:

Switch 1 Com	Switch 2 Com	Luz Status
L1	L1	DESLIGADO
L1	L2	SOBRE
L2	L1	SOBRE
L2	L2	DESLIGADO

Método de fiação bidirecional alternativa

Um método de fiação mais antigo, ainda usado em algumas casas mais antigas e em certas configurações industriais, usa apenas dois fios entre os interruptores.Nesta variação, o terminal COM do primeiro interruptor se conecta diretamente ao fio vivo.O terminal COM do segundo interruptor se conecta a um lado da lâmpada, enquanto o outro lado da lâmpada vai para o fio neutro.Os terminais L1 e L2 de ambos os comutadores são conectados diretamente entre si, formando ligações cruzadas entre os interruptores.

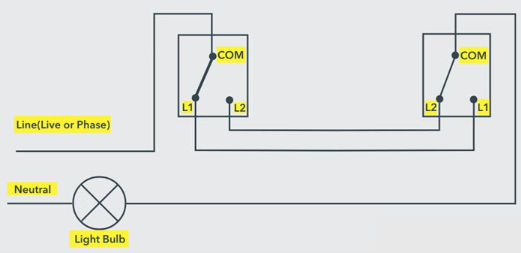

Figura 4. Interruptor de duas vias de dois fios

Essa configuração opera de maneira semelhante a um portão lógico exclusivo-NOR (ex-NOR).A luz está acesa quando os dois interruptores conectam seus terminais COM ao mesmo terminal de saída (L1 a L1 ou L2 a L2).Ele desliga quando os terminais COM são conectados a diferentes terminais (L1 a L2 ou L2 a L1).

Veja como as combinações funcionam:

Switch 1 Com	Switch 2 Com	Luz Status
L1	L1	SOBRE
L1	L2	DESLIGADO
L2	L1	DESLIGADO
L2	L2	SOBRE

O interruptor muda o estado da luz.Isso significa que, se a luz estiver acesa, o deslizamento de um interruptor o desligará e vice -versa.A Figura 4 mostra o layout da fiação para esta configuração de dois fios.

Fiação de um interruptor de duas vias

Um interruptor de mão dupla de um gang permite controlar uma única luz de dois interruptores separados.Essa configuração é comum nas instalações básicas de iluminação, como nas extremidades de um corredor ou perto de duas entradas da mesma sala.Ele fornece uma maneira conveniente de ligar ou desligar a luz sem precisar retornar ao interruptor original.

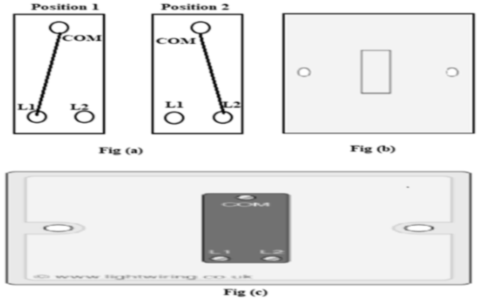

Figura 5. Uma gangue de duas vias interruptor

Neste layout de fiação, o interruptor funciona alternando a conexão do terminal COM (comum) para L1 ou L2:

• Quando o terminal comum é conectado a L1, a corrente elétrica flui através do circuito e a luz acende.

• Quando o terminal comum se conecta a L2, o circuito quebra e a luz apaga.

Figura 6. Circuitos de On and Off the Light

Esta ação de comutação simples permite controlar a mesma luz de dois locais.O interruptor muda o estado do circuito; portanto, a luz sempre responde com base em como os dois interruptores estão alinhados no momento.

Sistemas de comutação multi -via

A comutação multi-via permite controlar a mesma luz de três ou mais pontos diferentes, tornando-a mais flexível do que uma configuração típica de dois switchs.Esse tipo de fiação é especialmente útil em grandes espaços, como escadas, corredores ou salas de plano aberto, onde você pode precisar de vários pontos de acesso para acender ou desligar a luz.

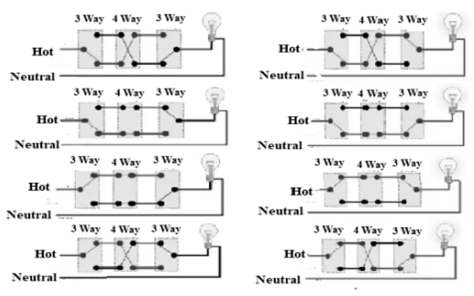

Figura 7. Comutação multi -via

As convenções de nomeação para os interruptores variam de acordo com a região.

• No Estados Unidos, os interruptores usados ​​neste sistema são chamados interruptores de três e quatro vias.

• No Reino Unido, os componentes equivalentes são referidos como interruptores bidirecionais e crossover.Enquanto os termos diferem, a função permanece a mesma: permitindo o controle conveniente da iluminação de vários locais.

A Figura 7 mostra a versão básica deste sistema, onde uma luz é operada a partir de dois locais usando um par de interruptores de três vias.Cada um desses comutadores inclui três terminais.Dois fios do viajante conectam os interruptores, formando um caminho que permite que um interrompa ou preencha o circuito, ligando ou desligando a luz, dependendo das posições do interruptor.

Para adicionar mais pontos de controle, um ou mais interruptores de quatro vias podem ser instalados entre os dois interruptores de três vias.Um interruptor de quatro vias possui quatro terminais e trabalha revertendo as conexões do fio do viajante à medida que a corrente passa.Essa mudança na direção da fiação permite que a luz seja controlada a partir de um terceiro local.Se forem necessários ainda mais pontos de comutação, você poderá conectar switches de quatro vias adicionais na sequência.Cada um continua o padrão de reversão, garantindo que qualquer interruptor na cadeia possa alterar o estado da luz.O layout completo da fiação para este sistema estendido é ilustrado na Figura 6.

Opções comuns de interruptor bidirecional

Os interruptores de duas vias estão disponíveis em uma variedade de modelos que suportam diferentes classificações de corrente e tensão.A escolha certa depende da carga elétrica específica e do ambiente em que o interruptor será instalado, seja uma casa, um escritório ou um ambiente industrial de serviço leve.

A tabela abaixo destaca vários modelos de switch amplamente utilizados.Inclui a marca de cada produto, classificações atuais e de tensão e seu preço por unidade:

Não.	Trocar Modelo	Marca	Atual Avaliação	Tensão Faixa	Preço (INR)
1	Britzy White LeGrand	Legrand	16 amp	230 v	₹ 146 por peça
2	Interruptor modular branco maddox	Maddox	16 amp	240 v	₹ 29 por peça
3	Switch modular Affonso	Affonso	10 amp	240 v	₹ 18 por peça
4	Schneider Modular Switch	Schneider	10 amp	220–240 v	₹ 17 por peça
5	Switch de 2 vias Arcitech	Arcitech	6 amp	220 v	₹ 63 por peça

Esses modelos variam não apenas em preço, mas também em capacidade de desempenho.Por exemplo, os interruptores de 16 AM geralmente são usados ​​em circuitos, onde são esperadas cargas de corrente mais altas, como em salas com várias luminárias ou cargas mistas que incluem ventiladores.Os interruptores com menor classificação, como as opções de 6 e 10 amp, são frequentemente usados ​​para circuitos de iluminação mais simples em quartos, corredores ou espaços de utilidade.

A escolha do interruptor certo envolve a correspondência de sua classificação com suas necessidades elétricas.Os interruptores de grandes dimensões podem custar mais sem benefício adicional, enquanto os de tamanho inferior podem representar um risco de segurança ou se desgastar mais rapidamente.Sempre confirme que as classificações de tensão e corrente estão alinhadas com seus requisitos de circuito antes da instalação.

Precauções de segurança ao trabalhar com fiação de interruptor bidirecional

Antes de manusear ou instalar interruptores de mão dupla, você precisa tomar algumas etapas básicas de segurança para se proteger e evitar prejudicar os componentes elétricos.

• Sempre desligue a energia no disjuntor antes de iniciar qualquer trabalho de fiação.Esta etapa impede o risco de choque elétrico e protege o circuito do curto acidental durante a instalação ou remoção.

• Nunca tente conectar ou modificar um interruptor enquanto a energia ainda está ligada.Os circuitos vivos podem fornecer níveis atuais perigosos que podem levar a lesões graves ou até ser fatal se ocorrer contato.

• Evite instalar interruptores elétricos em locais onde vapores inflamáveis ​​ou gases explosivos possam estar presentes, como áreas de armazenamento de combustível próximas ou certos ambientes industriais.A introdução de equipamentos elétricos nesses espaços aumenta o risco de incêndio ou explosão se ocorrer uma faísca.

Reservar um tempo para seguir essas precauções garante que seu trabalho elétrico permaneça seguro, eficaz e compatível com os padrões básicos de instalação.

Interruptores de mão dupla comumente usados

Os interruptores bidirecionais são ideais para espaços, onde é útil controlar uma luz ou aparelho de mais de um local.Essa configuração melhora o conforto, a eficiência e a segurança nos ambientes cotidianos.Aqui estão algumas das aplicações mais comuns:

• Escadas: Em casas ou edifícios de vários níveis, é prático ter um interruptor na parte superior e inferior da escada.Dessa forma, uma pessoa pode ligar a luz da escada antes de subir ou descer e desligá -la quando chegar ao outro lado, eliminando a necessidade de caminhar no escuro.

• Quartos: É comum instalar um interruptor perto da entrada do quarto e outro ao lado da cama.Isso permite que alguém acenda as luzes ao entrar na sala e depois desligá -las sem precisar sair da cama.

• Quartos grandes com várias entradas: Em salas espaçosas ou layouts de plano aberto, colocar interruptores perto de cada porta facilita o gerenciamento da iluminação a partir de qualquer lado da sala.

• Aparelhos CA como ventiladores de teto: Um ventilador pode ser operado a partir de dois pontos diferentes em uma sala, como perto da entrada e ao lado de uma área de trabalho ou descanso, permitindo um controle mais conveniente sem movimento desnecessário.

• Controle de circuito ou redefinir pontos: Em certos layouts, os interruptores de mão dupla podem ser usados ​​para redefinir ou isolar um circuito de mais de um local.Isso é principalmente útil em salas de serviços públicos ou pequenas oficinas, onde é necessário acesso imediato ao ponto de controle de extremidades opostas.

Esse tipo de sistema de comutação flexível não apenas torna os espaços mais acessíveis, mas também suporta melhor uso de energia e movimento mais seguro, especialmente em condições de pouca luz.

Conclusão

A fiação de interruptor bidirecional é uma solução prática e amplamente usada para melhorar o controle de iluminação em ambientes residenciais e comerciais.Ao permitir que luzes ou aparelhos sejam operados a partir de vários locais, melhora a acessibilidade, a conveniência e a eficiência energética.A compreensão dos diferentes métodos de fiação, tipos de comutação e precauções de segurança garante que você possa projetar ou manter esses sistemas de maneira eficaz, tornando os espaços diários mais funcionais e acessíveis.

Perguntas frequentes [FAQ]

1. O que é a fiação de comutação unidirecional e de mão dupla?

A fiação de chave unidirecional é usada para controlar um dispositivo leve ou elétrico de um único local.Possui dois terminais: um se conecta ao fio vivo de entrada e o outro se conecta à carga, como uma lâmpada.A fiação de interruptor bidirecional, por outro lado, permite controlar a mesma luz de dois locais diferentes.Envolve dois interruptores, cada um com três terminais, um comuns (COM) e dois terminais de viajantes (L1 e L2).Os interruptores são conectados de uma maneira que permite ligar ou desligar a luz do switch, o que é especialmente útil em escadas, corredores ou salas com vários pontos de entrada.

2. Como funciona um interruptor de dois fios?

Um interruptor de dois fios funciona abrindo ou fechando a conexão entre a entrada ao vivo e a saída que vai para a carga.Quando o interruptor é ativado, ele conecta os dois fios e permite que a corrente flua para a luz ou o dispositivo.Quando desligado, quebra a conexão, cortando a energia.Este é o método de comutação mais básico, geralmente usado em circuitos unidirecionais.

3. Por que os interruptores de 2 vias são úteis?

Os interruptores bidirecionais são úteis porque fornecem controle sobre uma luz ou aparelho de dois locais diferentes, tornando-os ideais para lugares onde ocorre entre dois pontos.Por exemplo, em uma escada ou corredor, você pode ligar a luz no fundo e desligá -la no topo, o que melhora a conveniência, a segurança e a eficiência energética.

4. Os interruptores bidirecionais são um único poleiro?

Sim, os interruptores bidirecionais são normalmente de um polo único.Eles geralmente são interruptores de bola única e lanchonete (SPDT), o que significa que eles têm uma entrada (terminal comum) e duas saídas possíveis (L1 e L2).Isso permite que o comutador direcione o fluxo de corrente para qualquer um dos fios do viajante, permitindo a lógica de comutação necessária para o controle de mão dupla.

5. Para que é para um disjuntor de 20 amp de 20 amp?

Um disjuntor duplo de 20 amp é usado para proteger circuitos ou aparelhos que operam com 240 volts e requerem dois fios quentes.É comumente usado para dispositivos como aquecedores de água elétricos, fornos, secadores e unidades de ar condicionado.O disjuntor se conecta a ambos os lados da fonte de alimentação do painel e, se ocorrer uma falha ou sobrecarga em qualquer linha, ele viaja os dois pólos simultaneamente, desligando completamente a energia do aparelho para segurança.
