Compreendendo os diferentes tipos de transformadores

Os transformadores são componentes básicos nos sistemas elétricos modernos, alimentando silenciosamente tudo, desde grades nacionais até aparelhos cotidianos.Esses dispositivos transferem energia elétrica entre os circuitos usando campos magnéticos, possibilitando os níveis de tensão etapa para cima ou para baixo, sem qualquer conexão física entre a entrada e a saída.Compreender como os transformadores funcionam, os diferentes tipos disponíveis e onde são usados ​​é essencial para entender como o poder se move com segurança e eficiência de usinas de energia a residências, indústrias e dispositivos eletrônicos.Este artigo percorre os princípios de trabalho, classificações e aplicações de vários transformadores.

Catálogo

Visão geral do transformador

Um transformador é um dispositivo elétrico fixo que move a energia de um circuito para outro usando um processo chamado Indução eletromagnética.Não depende de uma conexão física entre os circuitos.Em vez disso, ele usa campos magnéticos para passar energia pelo espaço.Na sua essência, um transformador possui dois conjuntos de bobinas de arame de cobre: o enrolamento primário e o enrolamento secundário.Ambos estão envolvidos em torno de um núcleo magnético central, geralmente feito de ferro ou outro material que carrega facilmente campos magnéticos.

Quando a corrente alternada (AC) flui através do enrolamento primário, cria um campo magnético que muda constantemente.Esse campo em mudança se espalha pelo núcleo magnético e atinge o enrolamento secundário.Como resultado, uma nova tensão é gerada no enrolamento secundário, permitindo que a energia se mova de um circuito para outro, sem os fios que os conectam diretamente.

Os transformadores são úteis em sistemas de energia elétrica.Eles aumentam ou reduzem os níveis de tensão, dependendo do que o sistema precisa.Esse ajuste possibilita enviar eletricidade a longas distâncias com menos perda de energia.Diferentes tipos de transformadores são usados ​​para diferentes empregos, dependendo

Como funciona um transformador?

Um transformador opera usando um princípio básico da física conhecida como Lei de Faraday de Indução Eletromagnética.Esta lei explica como a eletricidade pode ser criada a partir do magnetismo.Especificamente, quando o campo magnético que passa por uma bobina de arame muda com o tempo, produz uma tensão nessa bobina.Este efeito é chamado de indução eletromagnética.

O tamanho da tensão que é induzido depende de duas coisas: a rapidez com que o campo magnético está mudando e quantas voltas de fio a bobina tem.Quanto mais rápida a mudança e mais voltas existem, mais forte a tensão resultante.Este relacionamento é expresso pela equação:

E = n × (dϕ/dt)

Nesta fórmula:

•E é a tensão induzida (também chamada de força eletromotiva, ou EMF),

•N é o número de voltas na bobina,

•dϕ é a mudança no fluxo magnético,

•dt é a quantidade de tempo em que a mudança acontece.

Os transformadores usam esse processo, conhecido como indução mútua, para ajustar os níveis de tensão.Ao alternar a corrente flui através do enrolamento primário, cria um campo magnético que flutua com o tempo.Esse campo em mudança se espalha pelo núcleo e interage com o enrolamento secundário.Se o enrolamento secundário tiver mais voltas que as primárias, a tensão aumenta (isso é chamado de aumentar a tensão).Se tiver menos voltas, a tensão diminuirá (diminuindo para baixo).Esse sistema funciona com eficiência e sem uma conexão elétrica direta entre os circuitos de entrada e saída, e é por isso que os transformadores são tão valiosos na transmissão de energia.

Classificações de transformadores

Os transformadores são classificados de várias maneiras, dependendo de como funcionam, como são construídos e onde são usados.Os fatores mais comuns usados ​​para categorizar transformadores incluem nível de tensão, material central, design de enrolamento, uso, número de fases e localização de instalação.Cada tipo serve a um objetivo específico no sistema de energia elétrica ou nos dispositivos eletrônicos.

Classificação por níveis de tensão

Transformador de Step-Up

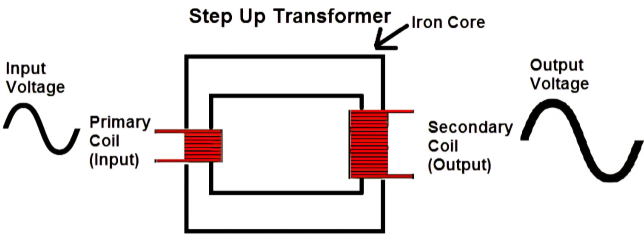

Figura 2. Transformador de intensificação

Esse transformador aumenta a tensão da entrada (enrolamento primário) para a saída (enrolamento secundário).Ele foi projetado com mais voltas de fio no lado secundário que o primário.Os transformadores de avanço são usados ​​principalmente em estações de geração de energia, onde aumentam a tensão para que a eletricidade possa percorrer longas distâncias eficientemente através das linhas de transmissão.

Transformador intensificador

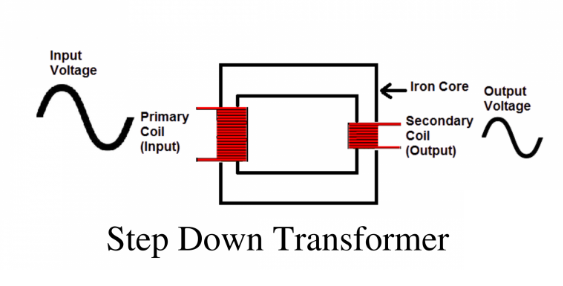

Figura 3. Transformador de afastamento

Este tipo reduz a tensão do lado primário para o lado secundário.Tem menos giro de arame no enrolamento secundário.Os transformadores de redução são comumente encontrados nas redes de distribuição de energia, onde reduzem as altas tensões de transmissão a níveis utilizáveis, como 220V ou 110V para residências e empresas.

Classificação por material central

Transformador de núcleo aéreo

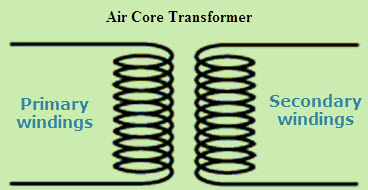

Figura 4. Transformador de núcleo aéreo

Aqui, os enrolamentos são colocados em uma estrutura não magnética ou suspensos no ar.Como o campo magnético deve passar pelo ar, um material com alta relutância, a eficiência é menor em comparação com os modelos de núcleos de ferro.No entanto, esse design evita as perdas de energia associadas a materiais magnéticos, tornando-o útil em aplicações de alta frequência.

Transformador de núcleo de ferro

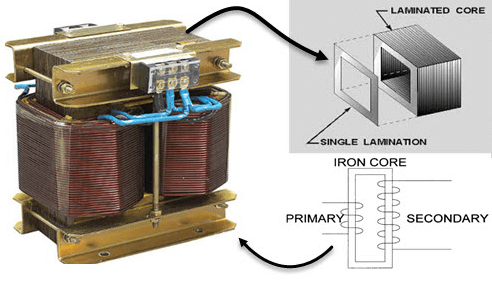

Figura 5. Transformador de núcleo de ferro

Nesse tipo, os enrolamentos são enrolados em torno de folhas de ferro laminadas.O ferro oferece um caminho muito mais fácil para o fluxo magnético, reduzindo a resistência magnética e aumentando a eficiência.Os transformadores de núcleo de ferro são amplamente utilizados em sistemas de energia devido ao seu desempenho confiável e baixa perda de energia.

Classificação por arranjo de enrolamento

Transformador de duas ventos

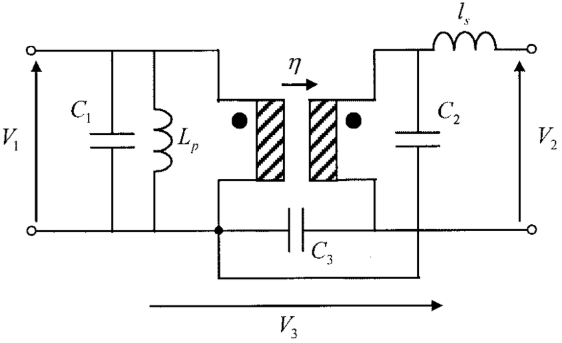

Figura 6. Dois transformadores de enrolamento

Este é o design padrão em que os enrolamentos primários e secundários são separados e montados em um núcleo magnético compartilhado.Transferências de energia através da indução magnética, sem conexão elétrica direta entre entrada e saída.A mudança de tensão depende da proporção de voltas de fio entre os dois enrolamentos.

Transformador automático

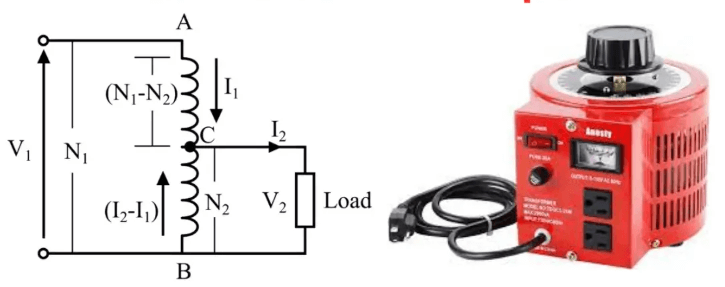

Figura 7. Transformador automático

Um autotransformer usa um enrolamento contínuo com torneiras em pontos específicos para fornecer a tensão de saída desejada.Embora seja mais compacto e eficiente do que um transformador de dois ventos, ele não isola a entrada da saída eletricamente, o que limita seu uso em algumas aplicações críticas de segurança.

Classificação por uso

Transformador de energia

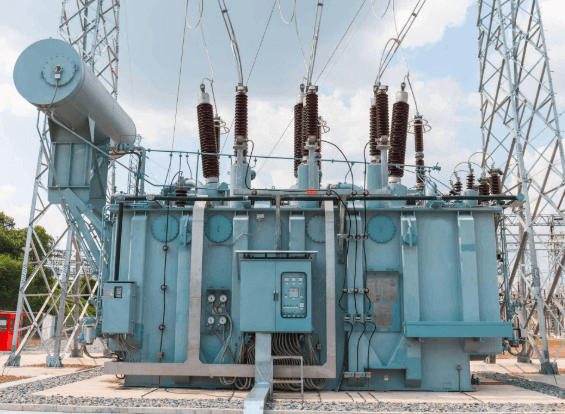

Figura 8. Transformador de energia

Eles são criados para lidar com tensões muito altas, geralmente acima de 33 kV, e são usadas em redes de transmissão de energia.Eles foram projetados para a máxima eficiência e podem operar sob carga total por longos períodos sem superaquecimento.Seus sistemas de tamanho grande e refrigeração permitem mover grandes quantidades de energia em longas distâncias.

Transformador de distribuição

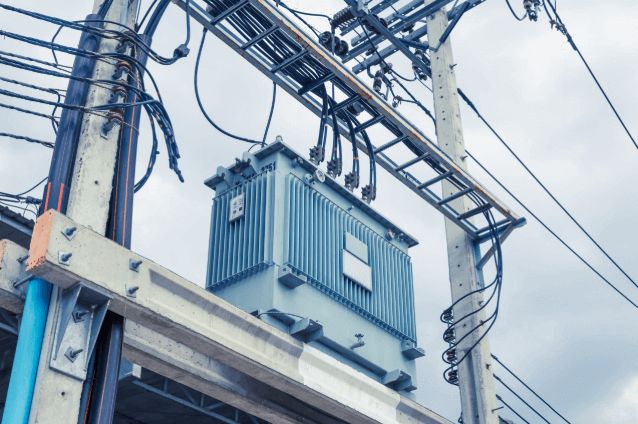

Figura 9. Transformador de distribuição

Usados ​​mais próximos dos usuários finais, eles operam com tensões mais baixas (normalmente até 33 kV para áreas industriais e 220V a 440V para zonas residenciais).Esses transformadores são compactos, simples de instalar e geralmente são executados sob cargas leves.Sua eficiência é geralmente menor, variando de 50% a 70%, o que é aceitável, dado o uso intermitente.

Transformadores de medição (transformadores de instrumentos)

Esses transformadores ajudam a monitorar sistemas de alta tensão ou alta corrente com segurança, reduzindo os níveis para valores gerenciáveis ​​para instrumentos e relés.Existem dois tipos principais:

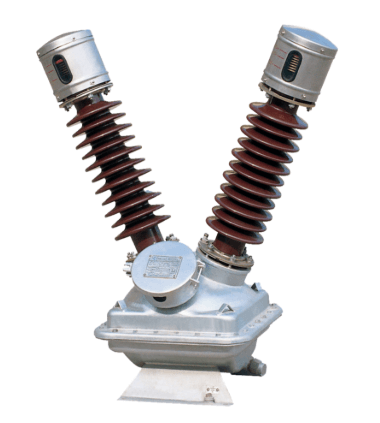

Figura 10. Transformador potencial

Transformadores em potencial (PTS) Desça altas tensões para dispositivos de medição e proteção.As formas comuns incluem transformadores de tensão do tipo ferida e capacitor.

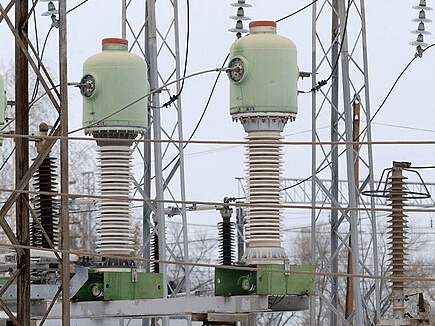

Figura 11. Transformador de corrente

Transformadores atuais (CTS) Reduza correntes grandes para níveis mensuráveis.Os tipos incluem:

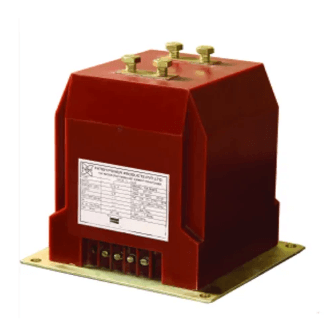

Figura 12. Tipo de ferida

• Tipo de ferida: Contém um enrolamento primário conectado à série.

Figura 13. Transformador de corrente toroidal

• Tipo toroidal: Usa um núcleo em forma de massa e geralmente não tem um enrolamento primário.

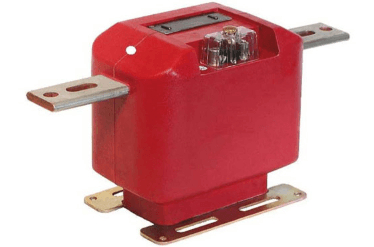

Figura 14. Transformador de corrente do tipo de barra

• Tipo de barra: Emprega um barramento como o condutor primário.

Transformadores de proteção

Projetados para alta precisão, esses transformadores ajudam a detectar condições anormais, como sobrecargas ou curtos circuitos.Eles trabalham em conjunto com os relés para isolar as seções danificadas de um sistema de energia, protegendo o equipamento sensível contra danos.

Classificação por número de fases

Transformador monofásico

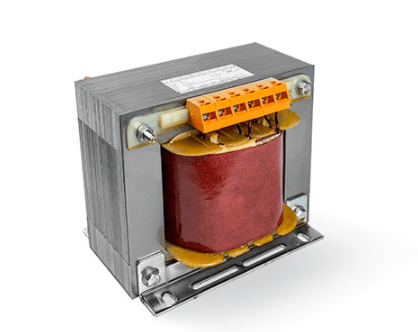

Figura 15. Transformador monofásico

Usado em sistemas que dependem de uma única fase de corrente alternada.Possui um enrolamento primário e um secundário e opera com o princípio da indução mútua.Estes são comumente encontrados em ambientes comerciais residenciais e leves.

Transformador trifásico

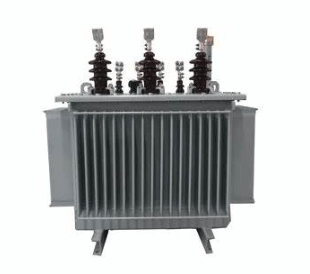

Figura 16. Transformador trifásico

Adequado para sistemas de transmissão industrial e em larga escala, esse tipo pode ser construído como uma única unidade ou combinando três transformadores de fase monofásica.Várias configurações de fiação são possíveis, incluindo:

Primário	Secundário
Estrela	Estrela
Delta	Delta
Estrela	Delta
Delta	Estrela

Cada configuração atende a um equilíbrio diferente de eficiência, mudança de fase e necessidades de isolamento.

Classificação por design principal

Transformador do tipo Shell

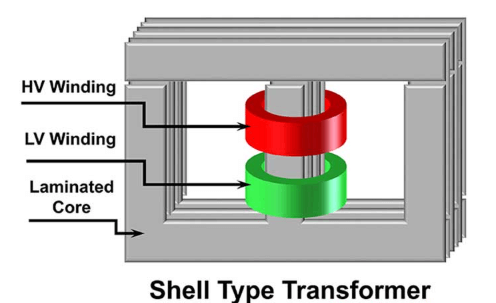

Figura 17. Transformador de tipo de casca

Este transformador possui um núcleo magnético retangular que envolve os enrolamentos.Ambos os enrolamentos estão enrolados na mesma perna do núcleo, permitindo um acoplamento magnético apertado.Camadas de isolamento são colocadas entre os enrolamentos para melhorar a segurança e minimizar a interferência.

Transformador do tipo Berry

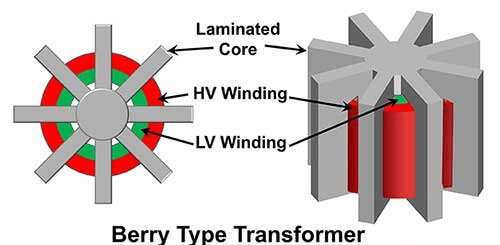

Figura 18. Transformador do tipo Berry

Um design de concha modificado, possui um núcleo circular em forma de roda.O fluxo magnético viaja por vários caminhos simétricos, o que melhora a eficiência.Esses transformadores geralmente são imersos em tanques cheios de óleo que fornecem resfriamento e isolamento elétrico.

Classificação por método de resfriamento

Transformador refrigerado a óleo

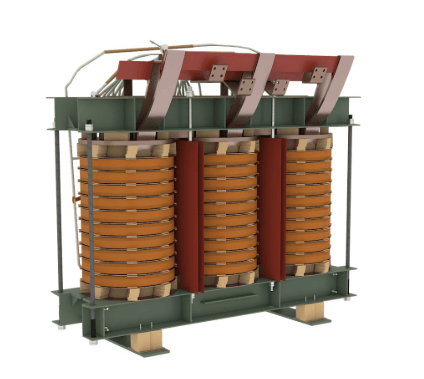

Figura 19. Transformador refrigerado por óleo

Esse tipo usa óleo isolante especial para absorver e transportar o calor gerado durante a operação.É eficaz para ambientes de alta carga ou ao ar livre, mas requer vedação e manutenção adequadas para impedir o vazamento de petróleo e os riscos de incêndio.

Transformador do tipo seco

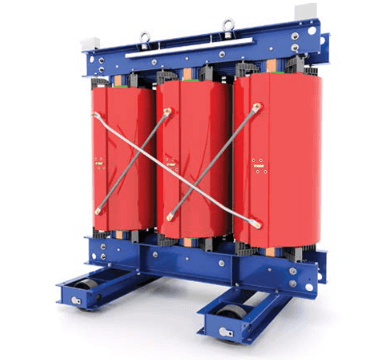

Figura 20. Transformador do tipo seco

Resfriado pela circulação natural do ar ou ventilação forçada, eles são mais seguros para uso interno, especialmente em lugares onde os materiais inflamáveis ​​são uma preocupação.Embora geralmente maiores e mais pesados ​​que os tipos refrigerados a óleo, eles oferecem melhor segurança contra incêndio.

Transformadores usados ​​em eletrônicos

Transformador de pulso

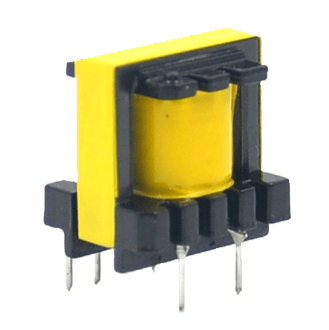

Figura 21. Transformador de pulso

Utilizado em circuitos digitais e de tempo, um transformador de pulso foi projetado para transmitir pulsos de tensão rápidos e nítidos.Ele também fornece isolamento entre circuitos, o que ajuda a proteger componentes sensíveis em sistemas como drivers lógicos ou equipamentos de comutação.

Transformador de saída de áudio

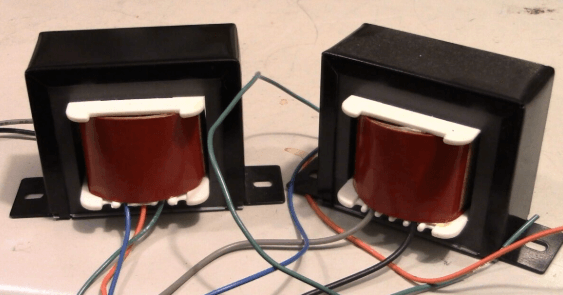

Figura 22. Transformador de saída de áudio

Esses transformadores fazem parte dos sistemas de amplificação de áudio.Eles correspondem à saída do amplificador com os requisitos de entrada do falante, garantindo transferência de energia eficiente e som claro.Alguns incluem torneiras centrais ou vários enrolamentos para configuração flexível.

Classificação por local de instalação

Transformador interno

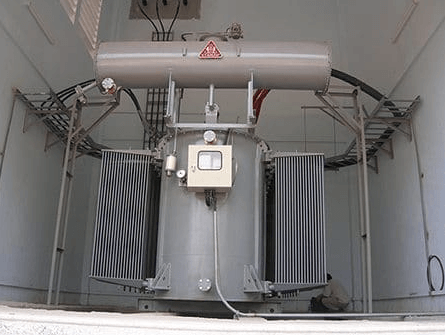

Figura 23. Transformador interno

Instalado em edifícios, geralmente em ambientes fechados, como instalações comerciais ou plantas industriais.Eles são projetados para compactação, segurança e exposição mínima a fatores ambientais.

Transformador ao ar livre

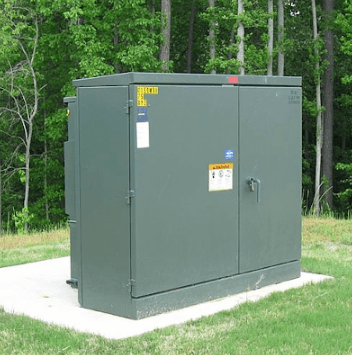

Figura 24. Transformador externo

Construídos para suportar condições climáticas, elas geralmente são colocadas em postes ou em gabinetes no nível do solo em áreas abertas.Eles são amplamente utilizados em sistemas de distribuição de energia, onde o equipamento deve permanecer funcional sob diferentes temperaturas e níveis de umidade.

Usos de transformadores

Os transformadores são úteis nos sistemas elétricos modernos, ajustando a tensão, fornecendo isolamento e permitindo uma transferência de energia segura e eficiente em uma ampla gama de aplicações.Abaixo está uma visão detalhada de onde e como os transformadores são usados ​​em sistemas reais.

Transmissão e distribuição de energia

Nas estações de geração de energia, os transformadores aumentam os níveis de tensão para valores extremamente altos antes que a eletricidade seja enviada através de linhas de transmissão de longa distância.Esse processo, usando transformadores de subida, reduz a perda de energia diminuindo a corrente.Perto do ponto de uso, os transformadores de redução diminuem a tensão para níveis adequados para residências, empresas e infraestrutura local.Esse ajuste de tensão em dois estágios permite que a energia seja movida com eficiência e usada com segurança.

Isolamento elétrico

Os transformadores de isolamento são projetados para separar dois circuitos sem criar um caminho elétrico direto entre eles.Em vez disso, eles usam indução magnética para transferir energia.Isso é principalmente útil em ambientes em que a segurança é uma preocupação, como hospitais ou salas de controle.Isolando dispositivos sensíveis da fonte de alimentação principal, esses transformadores ajudam a prevenir ruído elétrico, loops de terra e contato acidental com fontes de alta tensão.

Regulação de tensão em grades de energia

À medida que a demanda elétrica flutua ao longo do dia, os níveis de tensão na grade podem desviar de sua faixa ideal.Os transformadores de mudança de toque ajudam a corrigir isso ajustando suas conexões de enrolamento para manter uma saída de tensão consistente.Eles geralmente são instalados em subestações e desempenham um papel fundamental para manter a eletricidade estável e confiável para bairros, fábricas e infraestrutura pública.

Fonte de energia industrial

Fábricas e grandes instalações industriais dependem de transformadores trifásicos para fornecer energia elétrica equilibrada e de alta potência a motores, transportadores, bombas e máquinas pesadas.Esses transformadores garantem que cada fase receba tensão igual, que é usada para a operação suave e ininterrupta do equipamento que é executado de maneira contínua ou sob alta carga.

Sistemas de medição e proteção

Os transformadores de instrumentos, que incluem transformadores de corrente (STC) e possíveis transformadores (PTS), são construídos para reduzir altos valores elétricos a níveis mais fáceis e seguros de medir.Eles fornecem versões reduzidas da tensão ou corrente real para monitorar equipamentos e relés de proteção.Isso garante leituras precisas, permitindo que o sistema responda rapidamente a falhas, como circuitos curtos, ativando disjuntores ou alarmes.

Dispositivos eletrônicos e fontes de alimentação

Pequenos transformadores são encontrados em inúmeros dispositivos eletrônicos, incluindo carregadores de laptop, adaptadores de telefone, TVs e iluminação LED.Essas unidades compactas convertem CA de alta tensão de tomadas de parede em tensões mais baixas e amigáveis ​​ao dispositivo.Eles geralmente incluem recursos de segurança adicionais, como proteção térmica ou isolamento do circuito, tornando -os úteis para a operação segura e estável dos eletrônicos de consumo.

Sistemas de áudio e comunicação

Em equipamentos de áudio, os transformadores desempenham um papel duplo.Eles correspondem à impedância entre os componentes, como um amplificador e um alto -falante, para otimizar a qualidade do som, e também isolam seções diferentes do caminho de áudio para evitar interferências indesejadas.Nas telecomunicações, os transformadores são usados ​​no acoplamento de sinal e na correspondência de impedância para linhas de transmissão, repetidores e modems de longa distância.

Integração de energia renovável

Os painéis solares e as turbinas eólicas produzem eletricidade em tensões e frequências variadas que devem ser convertidas antes de entrar na grade principal.Transformadores em sistemas renováveis ​​conectam a saída do inversor à rede de utilidades, ajustando os níveis de tensão e fornecendo isolamento elétrico.Isso ajuda a manter a estabilidade da grade, integrando com segurança fontes de energia limpa à infraestrutura existente.

Eletrificação ferroviária

Os sistemas ferroviários elétricos usam transformadores para fornecer energia aos motores de tração, que dirigem os trens.Esses transformadores também ajudam a distribuir a eletricidade entre as subestações ao longo das trilhas, mantendo um nível estável de tensão, apesar de variar a velocidade dos trens e as demandas operacionais.Isso garante desempenho consistente e uso eficiente da energia elétrica no transporte.

Soldagem e aquecimento industrial

Os transformadores de soldagem são projetados para produzir altas correntes em baixas tensões, adequadas para criar o calor intenso necessário para fundir os metais.Em aplicações de aquecimento de indução, usadas para processos como endurecimento de metal, forjamento ou derretimento, os transformadores ajustam a tensão de entrada e a corrente aos níveis exigidos pelas bobinas de indução, permitindo o controle preciso da temperatura e do fluxo de energia em ambientes de fabricação.

Conclusão

Os transformadores são úteis para moldar a maneira como geramos, transmitimos, distribuímos e usamos energia elétrica.De grandes transformadores de energia que gerenciam a transmissão de alta tensão para modelos internos compactos usados ​​em eletrônicos, cada tipo serve a uma finalidade específica adaptada ao seu ambiente e às demandas elétricas.Ao entender os diferentes tipos de transformadores e suas funções, você pode tomar decisões informadas sobre como selecionar e aplicar o transformador certo para qualquer tarefa de poder ou manuseio de sinal.

Perguntas frequentes [FAQ]

1. Quais são os tipos de transformadores baseados no uso?

Os transformadores são classificados pela forma como são usados ​​em um sistema.Os transformadores de energia são usados ​​nas redes de transmissão para alterar os níveis de tensão para o fluxo de eletricidade de longa distância.Os transformadores de distribuição são instalados perto de casas ou empresas para reduzir a tensão a um nível seguro e utilizável.Transformadores de instrumentos, como transformadores de corrente e tensão, são usados ​​para medição e proteção em sistemas de alta tensão.Os transformadores de isolamento são usados ​​para separar dois circuitos para segurança ou para reduzir o ruído elétrico, geralmente em equipamentos médicos ou sensíveis.Os autotransformadores usam um enrolamento compartilhado e são frequentemente usados ​​para ajustes de pequenas tensão em laboratórios ou sistemas de partida do motor.

2. Que tipo de transformador é usado para alta tensão?

Transformadores de energia são usados ​​para aplicações de alta tensão.Eles lidam com tensões acima de 33 kV e são encontrados em subestações e usinas de energia.Esses transformadores são construídos para suportar cargas elétricas pesadas e requerem resfriamento de óleo e forte isolamento.Muitas vezes, você pode instalá-los com cuidado, testando isolamento e aterramento antes de energizá-los para lidar com a transmissão de alta tensão com segurança.

3. Como determinar o tipo de transformador?

Para determinar o tipo de transformador, você começa lendo a placa de identificação para classificações de tensão, frequência e detalhes do aplicativo.Você também pode olhar para o tamanho e a estrutura;As unidades grandes e cheias de óleo geralmente são transformadores de energia, enquanto as menores montadas no poste são geralmente transformadores de distribuição.Se o transformador compartilhar terminais de enrolamento, é provável que seja um autotransformador.Se estiver dentro de um painel ou configuração de teste e possui bobinas primárias e secundárias separadas, pode ser um transformador de isolamento ou instrumento.Muitas vezes, você pode usar um multímetro para testar as taxas de enrolamento e confirmar o tipo quando as marcas não são claras.

4. Que tipo de transformador é mais comumente usado?

Os transformadores de distribuição são do tipo mais usado.Eles são encontrados em quase todas as áreas residenciais ou comerciais e fornecem eletricidade em níveis seguros de tensão.Os trabalhadores de serviços públicos os mantêm regularmente verificando os níveis de petróleo, limpando terminais e testando a tensão de saída para garantir o desempenho estável na grade elétrica.

5. Que tipo de transformador é usado em usinas de energia?

As usinas de energia usam transformadores de energia para aumentar a tensão gerada por turbinas para transmissão em longas distâncias.Esses transformadores são grandes, de alta capacidade e geralmente refrigerados por óleo para gerenciar o calor de cargas pesadas.Antes da operação, você pode testar a resistência do isolamento, verificar o aterramento e monitorar os sensores de temperatura para garantir que o sistema funcione com segurança sob condições de alta tensão.
