Princípio de Funcionamento e Especificações do PMIC (Circuito Integrado de Gestão de Energia)

Um PMIC ajuda a controlar, regular e distribuir a energia dentro de um sistema eletrônico, de modo que cada componente receba a tensão e a corrente corretas. Este artigo explica o que é um PMIC, como funciona, suas especificações importantes, principais tipos, interfaces de comunicação e como se compara com reguladores de tensão e conversores DC-DC.

Catálogo

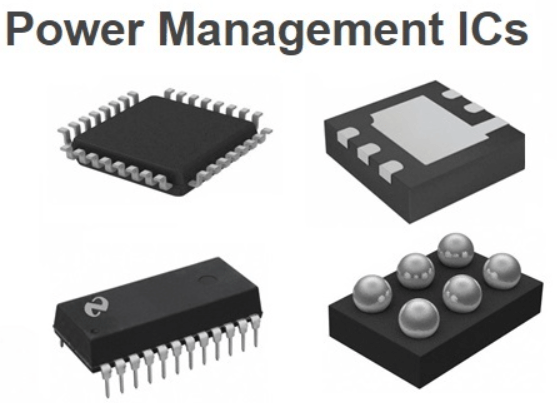

O que é um PMIC (Circuito Integrado de Gestão de Energia)?

Um PMIC (Circuito Integrado de Gestão de Energia), também conhecido como circuito integrado de gestão de energia, é um chip eletrônico especializado que controla e gerencia a energia dentro de um dispositivo eletrônico. Ajuda a distribuir a tensão e a corrente corretas para diferentes componentes do sistema, de modo que o dispositivo possa operar de forma segura, eficiente e confiável.

Um PMIC geralmente combina várias funções de gestão de energia em um único chip, incluindo regulação de tensão, carregamento de bateria, sequenciamento de energia, proteção térmica e monitoramento do sistema. Ao integrar essas funções, um PMIC ajuda a reduzir a complexidade do circuito, economizar espaço na PCB, melhorar a eficiência energética e simplificar o design geral do sistema. Dispositivos eletrônicos modernos dependem dos PMICs para suportar desempenho estável, maior vida útil da bateria e gerenciamento de energia eficiente em sistemas compactos e de alto desempenho.

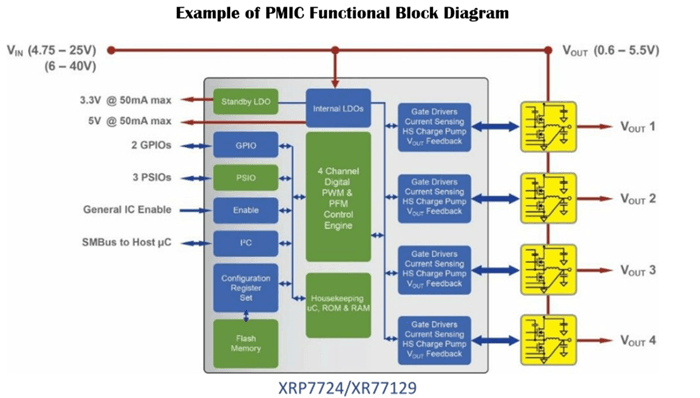

Como um PMIC Funciona em Sistemas Eletrônicos

Um PMIC funciona recebendo energia de entrada e depois controlando, convertendo e distribuindo essa energia para diferentes partes de um sistema eletrônico. No diagrama de bloco funcional do PMIC acima, a tensão de entrada entra pela seção VIN e é processada dentro do PMIC antes de ser entregue a múltiplos canais de saída como VOUT1, VOUT2, VOUT3 e VOUT4. Cada saída pode fornecer uma tensão regulada diferente dependendo das necessidades dos componentes do sistema.

Dentro do PMIC, blocos como LDOs internos, motores de controle PWM e PFM, drivers de gate e circuitos de detecção de corrente ajudam a manter uma entrega de energia estável e eficiente. O PMIC monitora continuamente os níveis de tensão e corrente e, em seguida, ajusta automaticamente sua operação para manter as saídas estáveis mesmo quando a carga do sistema muda. Interfaces de comunicação como I2C e GPIO também permitem que o PMIC trabalhe com o processador para sequenciamento de energia, controle em modo de espera e monitoramento do sistema.

Ao combinar várias funções de gestão de energia em um único chip, um PMIC ajuda a reduzir o espaço na PCB, simplificar o design do circuito, melhorar a eficiência energética e suportar operação confiável em dispositivos como smartphones, tablets, sistemas embarcados e eletrônicos industriais.

Especificações Importantes dos PMICs

Parâmetro	Intervalo / Valor Típico	Descrição
Intervalo de Tensão de Entrada	1.8 V a 60 V	O intervalo de tensão suportado que pode entrar no PMIC
Tensão de Saída	0.6 V a 24 V	A tensão regulada fornecida aos componentes do sistema
Corrente de Saída	100 mA a 20 A+	Corrente máxima que o PMIC pode fornecer
Eficiência Energética	80% a 98%	Eficiência da conversão de energia dentro do PMIC
Número de trilhos de energia	1 a 20+ trilhos	Número de canais de saída independentes
Frequência de comutação	100 kHz a 5 MHz	Frequência utilizada pelos conversores DC-DC integrados
Contagem de reguladores LDO	1 a 20+ LDOs	Número de reguladores de baixa queda de tensão integrados
Suporte para carregamento de bateria	Corrente de carregamento de 100 mA a 10 A+	Capacidade de gestão de carregamento integrada
Sequenciamento de energia	Sequenciamento multi-trilho programável	Controle da ordem de inicialização e desligamento
Proteção térmica	Normalmente de 125°C a 175°C para desligamento	Proteção contra sobreaquecimento
Proteção contra sobrecorrente (OCP)	5% a 30% acima da corrente nominal	Limita o fluxo excessivo de corrente
Proteção contra sobretensão (OVP)	Normalmente de 5% a 20% acima da tensão de saída	Previne picos de tensão perigosos
Corrente em repouso	100 nA a 1 mA	Potência consumida durante o modo de espera
Tipo e tamanho do pacote	WLCSP, QFN, BGA, TQFP	Dimensões físicas do pacote PMIC
Faixa de temperatura de operação	-40°C a +125°C	Condições de temperatura suportadas
Desempenho de ondulação e ruído	<10 mV to 50 mV typical	Estabilidade da tensão de saída e nível de ruído
Escalonamento dinâmico de tensão (DVS)	0.6 V a 3.3 V programável	Capacidade de ajustar a tensão dinamicamente
Suporte para medidor de carga de bateria	Monitoramento de tensão, corrente, temperatura, SOC	Capacidade de monitoramento de bateria
Recursos de monitoramento de falhas	OCP, OVP, UVLO, OTP, Power-Good	Detecção e relatórios de falhas do sistema

Tipos principais de PMIC para gerenciamento de energia IC

PMICs móveis

PMICs móveis são projetados para smartphones, tablets e eletrônicos de consumo portáteis, onde a eficiência energética, tamanho compacto e duração da bateria são críticos. Esses PMICs gerenciam trilhos de energia do processador, carregamento de bateria, controle térmico, potência do display e funções de carregamento rápido. Eles são comumente integrados com processadores de aplicativos móveis para suportar operação de alto desempenho enquanto reduzem o consumo de energia. Exemplos reais incluem o Qualcomm PM8998 usado com plataformas móveis Snapdragon e o Dialog DA9063 utilizado em dispositivos embutidos portáteis e sistemas móveis.

PMICs industriais

PMICs industriais são construídos para sistemas de automação, controladores embutidos, robótica, computadores industriais e equipamentos de fábrica. Esses PMICs geralmente suportam faixas de tensão de entrada mais amplas, maior confiabilidade e melhor desempenho térmico para ambientes operacionais severos. Eles ajudam a regular a energia para processadores, sensores, módulos de comunicação e interfaces industriais, mantendo operação estável sob cargas variáveis. Exemplos comuns incluem o Texas Instruments TPS65217 usado em sistemas Linux embutidos e o NXP PF8100 projetado para processadores industriais e automotivos.

PMICs automotivos

PMICs automotivos são usados em sistemas de infotainment, sistemas avançados de assistência ao motorista (ADAS), clusters de instrumentos digitais, eletrônica de carroceria e sistemas de veículos elétricos. Esses PMICs são projetados para operar de forma confiável em condições de alta temperatura, vibração e ruído elétrico comumente encontrados em veículos. PMICs automotivos também incluem recursos avançados de proteção e segurança funcional para atender aos padrões automotivos. Exemplos incluem o Infineon TLF35584 para microcontroladores automotivos e o NXP FS6500 usado em sistemas de segurança e controle de veículos.

PMICs IoT e vestíveis

PMICs IoT e vestíveis focam na operação de ultra-baixo consumo para maximizar a vida útil da bateria em dispositivos portátil compactos. Esses PMICs são comumente usados em relógios inteligentes, sensores sem fio, dispositivos de monitoramento de saúde, produtos Bluetooth e módulos IoT alimentados por bateria. Eles suportam conversão de energia eficiente, baixa corrente em espera e design compacto de PCB. Exemplos reais incluem o MAX20361 para eletrônicos vestíveis e o nPM1300 da Nordic Semiconductor para aplicações sem fio de baixo consumo.

PMIC vs Regulador de Tensão vs Conversor DC-DC

Recurso	PMIC (IC de Gerenciamento de Energia)	Regulador de Tensão	Conversor DC-DC
Função Principal	Solução completa de gerenciamento de energia	Fornece tensão fixa ou regulada	Converte uma tensão DC em outra
Nível de Integração	Alto	Baixo	Médio
Inclui Múltiplas Funções	Sim	Não	Não
Funções Típicas	LDOs, conversores buck/boost, carregamento de baterias, sequenciamento de energia, monitoramento	Estabilização de tensão apenas	Conversão de tensão para aumentar ou diminuir
Eficiência Energética	Alta	Moderada	Alta
Economia de Espaço em PCB	Excelente	Limitado	Moderado
Complexidade do Design	Mais complexo	Simples	Moderado
Melhor para Dispositivos Compactos	Sim	Limitado	Sim
Suporte à Gestão de Baterias	Sim	Não	Limitado
Suporte ao Sequenciamento de Energia	Sim	Não	Não
Recursos de Proteção Térmica	Avançado	Básico	Moderado
Interfaces de Comunicação	I2C, SPI, PMBus	Geralmente nenhuma	Às vezes disponível
Aplicações Comuns	Smartphones, laptops, sistemas automotivos, sistemas embutidos	Pequenos circuitos analógicos, sensores, eletrônicos simples	Fontes de alimentação, sistemas embutidos, eletrônica industrial
Custo	Mais alto	Baixo	Moderado
Flexibilidade	Alta	Limitada	Moderada

Interfaces de Comunicação PMIC Comuns

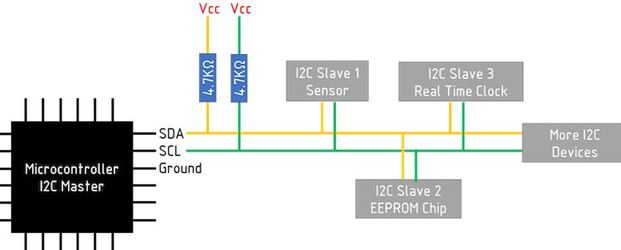

Interface I2C

I2C é uma interface de comunicação comum usada em sistemas PMIC porque precisa de apenas duas linhas de sinal principais: SDA para dados e SCL para clock. Como mostrado na imagem, um controlador atua como mestre I2C, enquanto vários dispositivos se conectam ao mesmo barramento como dispositivos escravos I2C. Em um circuito PMIC, o processador pode usar essas linhas SDA e SCL para se comunicar com o PMIC.

Através da interface I2C, o processador pode verificar o status da tensão, mudar configurações de energia, habilitar ou desabilitar trilhas de energia, controlar o sequenciamento de inicialização e monitorar condições de falha. A imagem também mostra resistores pull-up conectados a Vcc, que são necessários para manter as linhas I2C estáveis durante a comunicação. Essa estrutura simples de dois fios torna o I2C útil em smartphones, dispositivos IoT, placas embutidas e outros sistemas eletrônicos compactos.

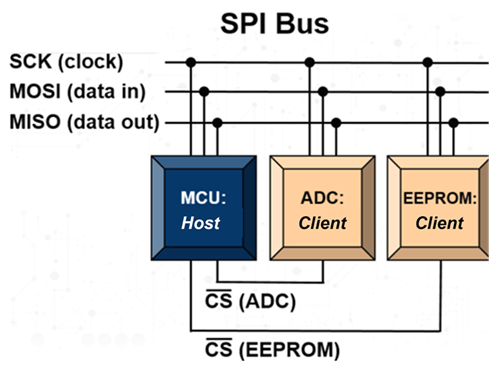

Interface SPI

SPI é uma interface de comunicação usada em alguns sistemas PMIC quando uma transferência de dados mais rápida e controle rápido são necessários. Como mostrado na imagem de exemplo, o MCU atua como o host, enquanto outros dispositivos se conectam como clientes no barramento SPI. A conexão SPI usa linhas de sinal separadas para SCK ou clock, MOSI ou dados enviados do host, MISO ou dados retornados do cliente e CS ou seleção de chip para escolher qual dispositivo se comunicará.

Em um sistema PMIC, SPI permite que o processador envie comandos de controle, leia o status de energia, ajuste configurações de tensão e responda rapidamente a mudanças no sistema. Comparado ao I2C, o SPI geralmente precisa de mais linhas de sinal, mas pode fornecer comunicação mais rápida e direta.

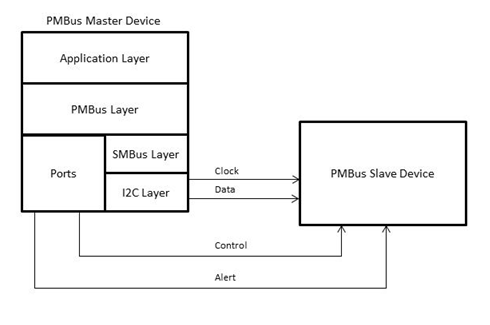

Interface PMBus

PMBus é uma interface de comunicação projetada para gerenciamento e monitoramento avançados de energia. Como mostrado na imagem de exemplo, um dispositivo mestre PMBus se comunica com um dispositivo escravo PMBus usando linhas de clock e dados, semelhante à comunicação baseada em SMBus ou I2C. O diagrama também mostra linhas de controle e alerta, que ajudam o sistema a gerenciar o comportamento de energia e responder a falhas.

PMBus permite que o controlador principal monitore tensão, corrente, temperatura e condições de falha em tempo real durante a operação do PMIC. Ele também pode ser usado para ajustar configurações de energia, verificar o status do sistema e suportar gerenciamento de energia remoto.

Interface GPIO

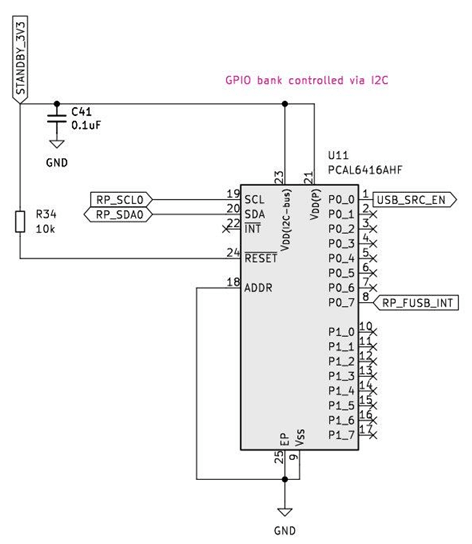

Os pinos GPIO são usados em sistemas PMIC para funções simples de controle e status. Como mostrado na imagem de exemplo, o banco GPIO é controlado através das linhas I2C SCL e SDA, enquanto os pinos de saída GPIO se conectam a sinais de controle do sistema, como USB_SRC_EN e RP_FUSB_INT. Isso mostra como os pinos GPIO podem ajudar o controlador principal a gerenciar funções relacionadas à energia externa.

No PMIC, os sinais GPIO podem habilitar ou desabilitar trilhas de energia, acionar interrupções, detectar falhas, reiniciar circuitos ou controlar funções de espera. Eles são úteis porque fornecem ao processador uma maneira direta de gerenciar eventos de energia sem precisar de comunicação complexa. Em sistemas embutidos, o GPIO ajuda a coordenar inicialização, desligamento, modo de espera e monitoramento de falhas entre o PMIC, processador e outros dispositivos conectados.

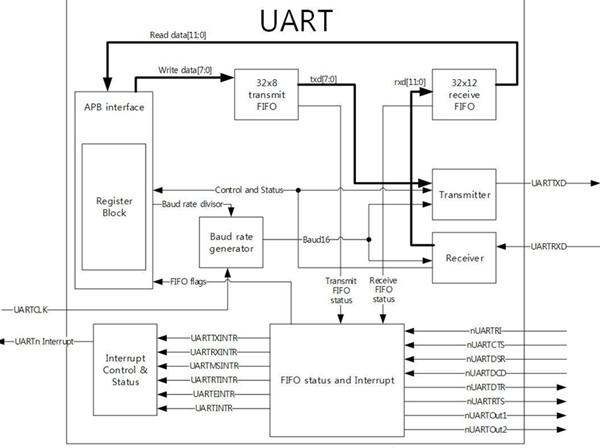

Interface UART

UART é uma interface de comunicação serial que pode ser usada em alguns sistemas PMIC para depuração, diagnósticos ou configuração básica. Como mostrado na imagem de exemplo, o bloco UART inclui um transmissor, receptor, gerador de taxa de transmissão, buffers FIFO, bloco de registro e controle de interrupção/status. Essas partes permitem que dados sejam enviados e recebidos entre o PMIC, processador ou ferramenta de desenvolvimento externa. Na operação do PMIC, UART é menos comum do que I2C ou SPI, mas ainda pode ser útil para ler dados de diagnóstico, verificar mensagens de falha ou configurar configurações de energia durante o desenvolvimento e teste.

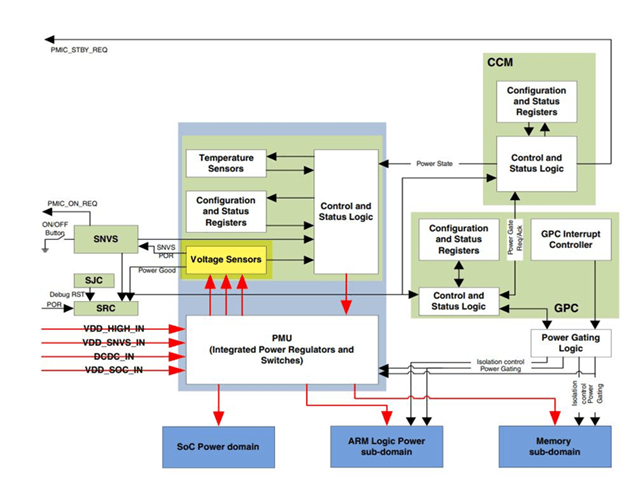

Sinais de Interrupção e Status

Sinais de interrupção e status ajudam o PMIC a relatar rapidamente eventos relacionados à energia para o processador. Como mostrado na imagem de exemplo, o PMU monitora entradas como sensores de tensão, sensores de temperatura, registradores de configuração e sinais de estado de energia. Quando o PMIC detecta um problema ou mudança no sistema, a lógica de controle e status pode enviar um sinal de interrupção ou status para o processador.

Esses sinais são usados para relatar eventos como superaquecimento, baixa tensão, falhas de energia, status de energia boa ou mudanças no estado de energia no sistema PMIC. A imagem também mostra a lógica de controle de energia, que ajuda a ligar ou desligar domínios de energia específicos, como o SoC, lógica ARM ou seção de memória. Isso permite que o sistema responda mais rapidamente a falhas, proteja circuitos sensíveis e gerencie a energia de forma mais segura e eficiente.

Fabricantes Populares de PMIC e Exemplos de PMICs

Texas Instruments

A Texas Instruments é um dos principais fabricantes de soluções PMIC. A empresa oferece uma ampla gama de PMICs com conversores buck integrados, LDOs, funções de carregamento de bateria e suporte à sequenciação de energia. Exemplos populares de PMIC incluem o TPS65217 usado em sistemas Linux embarcados e o TPS6594-Q1 projetado para processadores automotivos e sistemas ADAS.

Qualcomm

A Qualcomm desenvolve PMICs principalmente para smartphones, tablets e plataformas móveis. Esses PMICs trabalham em estreita colaboração com processadores Snapdragon para gerenciar eficientemente funções de CPU, GPU, memória, carregamento e bateria. Exemplos comuns incluem o PM8998 e PM8150, que são amplamente utilizados em smartphones Android de alto desempenho.

Infineon Technologies

A Infineon produz soluções PMIC para aplicações automotivas, industriais e de eletrônica de potência. Seus PMICs focam na confiabilidade, gerenciamento térmico e funções de segurança necessárias em veículos modernos e sistemas industriais. Exemplos incluem o TLF35584 para microcontroladores automotivos e a família de PMIC OPTIREG usada em eletrônica veicular.

NXP Semiconductors

A NXP Semiconductors fornece PMICs para sistemas automotivos, processadores embarcados, equipamentos industriais e dispositivos de rede. Seus PMICs frequentemente suportam sequenciação de energia avançada, monitoramento e funções de segurança. Exemplos comuns incluem o PF8100 para processadores i.MX e o FS6500 usado em sistemas de controle automotivos.

Analog Devices

A Analog Devices desenvolve PMICs de alto desempenho para automação industrial, comunicações, eletrônica médica e aplicações de data centers. Seus produtos focam em regulação de energia de precisão, monitoramento e eficiência. Exemplos de PMIC incluem o LTC3589 e MAX77650 para dispositivos vestíveis e portáteis.

Renesas Electronics

A Renesas oferece soluções PMIC para sistemas automotivos, eletrônica industrial, dispositivos de consumo e processadores embarcados. Seus PMICs suportam regulação de tensão eficiente, operação de baixo consumo e recursos de proteção do sistema. Exemplos populares incluem o ISL91302A e RAA215300 para sistemas embarcados avançados.

STMicroelectronics

A STMicroelectronics fabrica PMICs comumente usados em sistemas embarcados baseados em STM32 e aplicações de baixo consumo. Exemplos incluem o STPMIC1 para microprocessadores STM32 e o L5965 para aplicações de gerenciamento de potência automotiva.

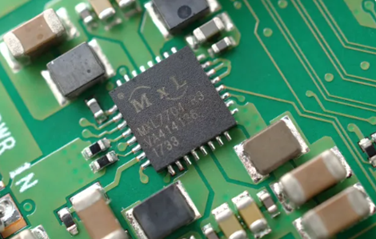

Design de PCB com PMICs

Projetar uma PCB com um PMIC requer planejamento cuidadoso, pois um PMIC pode controlar múltiplas linhas de energia, reguladores de comutação e circuitos sensíveis de baixa tensão. Como o layout da PCB afeta diretamente a estabilidade de energia, o desempenho térmico, a eficiência e a confiabilidade, um layout ruim pode causar ruído de tensão, interferência de comutação, superaquecimento, arranque instável ou problemas de comunicação.

A colocação de componentes é uma das partes mais importantes do design de PCB baseado em PMIC. Como mostrado na imagem de exemplo acima, o PMIC é geralmente cercado por capacitores, indutores e outros componentes relacionados à energia colocados próximos ao CI. Os capacitores de entrada e saída devem permanecer perto dos pinos de energia do PMIC para reduzir o ripple de tensão e melhorar a resposta durante mudanças súbitas de carga.

O layout de terra, controle térmico e roteamento de energia também são críticos. Um plano de terra sólido ajuda a reduzir ruídos e calor, enquanto traços sensíveis, como feedback, I2C e linhas de detecção, devem ficar longe de nós de comutação ruidosos. Caminhos de alta corrente devem usar traços de cobre mais largos, vias térmicas e roteamento curto para reduzir calor, EMI e picos de tensão. Um layout limpo de PMIC melhora a eficiência, protege os sinais e mantém o sistema estável.

Conclusão

A escolha do PMIC certo depende da aplicação, tensão de entrada, trilhos de saída, demanda de corrente, eficiência, interface de comunicação, tamanho do pacote e recursos de proteção. Dispositivos móveis precisam de PMICs compactos e eficientes em termos de bateria, enquanto sistemas automotivos e industriais precisam de proteção mais robusta, suporte a temperaturas mais amplas e maior fiabilidade.

Perguntas Frequentes [FAQ]

1. Por que os dispositivos eletrônicos modernos precisam de um PMIC em vez de componentes de energia separados?

Dispositivos modernos frequentemente requerem múltiplos níveis de tensão, gerenciamento de bateria, proteção térmica e sequenciamento de inicialização em um espaço muito pequeno. Um PMIC combina essas funções em um único chip, ajudando a reduzir o tamanho da PCB, melhorar a eficiência energética, simplificar o design e apoiar uma melhor fiabilidade em comparação com o uso de muitos componentes de energia separados.

2. Como um PMIC melhora a vida útil da bateria em eletrônicos portáteis?

Um PMIC melhora a vida útil da bateria controlando o uso de energia de forma mais eficiente. Ele pode reduzir o consumo de energia desnecessário, colocar componentes em modos de baixo consumo, regular a tensão de forma mais precisa e gerenciar o carregamento da bateria de forma segura. Isso ajuda dispositivos como smartphones, tablets e dispositivos vestíveis a operar por mais tempo com uma única carga.

3. O que acontece se um PMIC falhar em um sistema eletrônico?

Quando um PMIC falha, o sistema pode enfrentar problemas de inicialização, tensão instável, superaquecimento, falha no carregamento, desligamentos aleatórios ou perda total de energia. Como o PMIC controla múltiplos trilhos de energia e funções de proteção, um PMIC danificado pode afetar a operação de todo o dispositivo.

4. Como os PMICs ajudam a reduzir a geração de calor em dispositivos eletrônicos?

Os PMICs melhoram a eficiência da conversão de energia e reduzem a perda de energia desnecessária durante a regulação de tensão. Maior eficiência significa que menos energia elétrica é convertida em calor, o que ajuda a melhorar o desempenho térmico em dispositivos compactos, como smartphones, laptops e sistemas embarcados.

5. Qual é a diferença entre um PMIC e um regulador de tensão padrão?

Um regulador de tensão padrão fornece principalmente uma saída de tensão estável, enquanto um PMIC integra múltiplas funções de gerenciamento de energia em um único dispositivo. Um PMIC pode incluir conversores DC-DC, LDOs, carregamento de bateria, proteção térmica, circuitos de monitoramento e interfaces de comunicação, tornando-o mais adequado para sistemas complexos.

6. Por que os PMICs utilizam sequenciamento de energia em sistemas eletrônicos?

Diferentes componentes do sistema frequentemente precisam ligar e desligar em uma ordem específica para evitar instabilidade ou danos ao hardware. O sequenciamento de energia do PMIC controla esse processo de inicialização e desligamento para garantir que processadores, memória e dispositivos periféricos operem de forma segura e correta.
