FDC1004 Resumo do CI de Sensoriamento Capacitivo de Alta Resolução

O FDC1004 é um CI de sensoriamento capacitivo projetado para medir mudanças muito pequenas na capacitância e convertê-las em dados digitais que um microcontrolador pode ler. Este artigo explica o pinout do FDC1004, o princípio de funcionamento, as principais especificações, recursos, aplicações, comparação com outros CIs de sensoriamento capacitivo e o comportamento do circuito de aplicação.

Catálogo

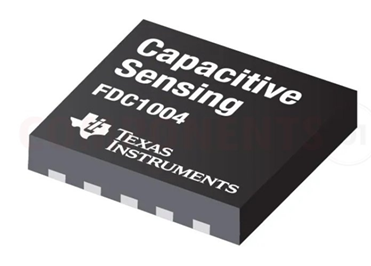

FDC1004 CI de Sensoriamento Capacitivo Básico

O FDC1004 é um conversor de capacitância para digital de alta resolução e 4 canais projetado para sistemas de sensoriamento capacitivo. Ele mede mudanças muito pequenas na capacitância e as converte em dados digitais que podem ser lidos por um microcontrolador através de uma interface I²C.

Cada canal tem um intervalo de escala total de ±15 pF e pode lidar com capacitância de offset do sensor de até 100 pF. Esse offset pode ser programado internamente ou fornecido através de um capacitor externo, o que ajuda a melhorar a flexibilidade e a estabilidade da medição.

O FDC1004 também inclui drivers de escudo que ajudam a reduzir a interferência EMI e a focar a direção de sensoriamento do sensor capacitivo. Isso torna o sistema mais confiável em ambientes ruidosos.

Está disponível em pacotes WSON de 10 pinos e VSSOP, ambos com um tamanho compacto de 3,0 mm × 3,0 mm. Seu pequeno formato suporta designs de sensoriamento capacitivo de baixo consumo, baixo custo e que economizam espaço.

Alternativas & Modelos Equivalentes

CI / Modelo	Principal Recurso	Canais	Interface
MPR121	Sensoriamento de toque capacitivo	12	I²C
CAP1188	Controlador de sensor de toque	8	I²C
AT42QT1010	Sensoriamento de entrada de toque único	1	Saída Digital
FDC2214	Sensoriamento indutivo/capacitivo de alta resolução	4	I²C
AD7746	Medição de capacitância de precisão	2	I²C
CY8CMBR3116	Controlador de botão capacitivo	16	I²C

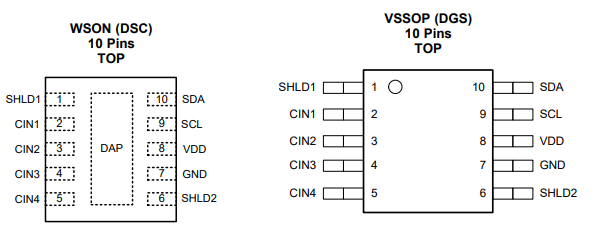

Pinout e Funções dos Pinos do FDC1004

Pino	Nome	Tipo	Descrição
1	SHLD1	Saída do Driver de Escudo	Aciona a camada de escudo para reduzir o ruído EMI e melhorar a direção de sensoriamento.
2	CIN1	Entrada Capacitiva	Entrada do sensor capacitivo do canal 1.
3	CIN2	Entrada Capacitiva	Entrada do sensor capacitivo do canal 2.
4	CIN3	Entrada Capacitiva	Entrada do sensor capacitivo do canal 3.
5	CIN4	Entrada Capacitiva	Entrada do sensor capacitivo do canal 4.
6	SHLD2	Saída do Driver de Escudo	Segundo escudo saída do driver para blindagem de sensores e redução de ruído.
7	GND	Terra	Terra conexão para o CI.
8	VDD	Fonte de Alimentação	Entrada de fonte de alimentação positiva.
9	SCL	Clock I²C	Linha de clock serial para comunicação I²C.
10	SDA	Dados I²C	Linha de dados serial para comunicação I²C.

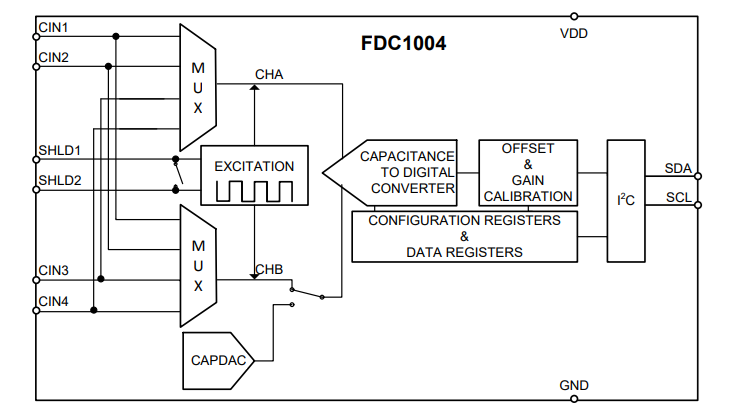

Como o FDC1004 Funciona em Sistemas de Sensoriamento Capacitivo

O FDC1004 funciona medindo mudanças muito pequenas na capacitância entre um eletrodo de sensor e a terra. Quando um objeto condutor se move perto do sensor, o valor da capacitância muda. O CI detecta essa mudança e a converte em dados digitais que podem ser processados por um microcontrolador através da interface I²C.

Dentro do FDC1004, o MUX (multiplexador) seleciona um dos quatro canais de entrada capacitivos (CIN1 a CIN4). O sinal do sensor selecionado é então conectado ao circuito de excitação e ao bloco do conversor de capacitância para digital. O bloco de excitação gera o sinal de sensoriamento utilizado para medir com precisão as mudanças de capacitância.

A capacitância medida é convertida em valores digitais pelo Conversor de Capacitância para Digital (CDC) interno. Essas medições digitais são processadas através de compensação de offset, calibração de ganho e registros de configuração antes de serem transmitidas através da interface de comunicação I²C usando os pinos SDA e SCL.

O CI também inclui drivers de blindagem SHLD1 e SHLD2, que ajudam a reduzir o ruído EMI e melhorar a estabilidade de sensoriamento. Além disso, o circuito interno CAPDAC compensa a capacitância de offset do sensor, permitindo que o FDC1004 mantenha medições precisas mesmo com eletrodos de sensor maiores ou rastros de sensor mais longos.

Especificações Principais do FDC1004

Especificação	Valor
Tipo de Dispositivo	Conversor de Capacitância para Digital de 4 Canais
Tensão de Alimentação (VDD)	3 V a 3.6 V
Temperatura de Operação	-40°C a 125°C
Faixa de Medição	±15 pF
Máxima Capacitância de Offset de Entrada	100 pF
Resolução	16-bit
Corrente de Alimentação (Modo Ativo)	750 µA típico
Corrente de Alimentação (Modo de Espera)	29 µA típico
Frequência de Excitação	25 kHz
Tensão de Excitação AC	2.4 Vpp
Tensão DC Média	1.2 V
Capacidade de Driver de Blindagem	400 pF
Interface de Comunicação	I²C
Frequência de Clock I²C	10 kHz a 400 kHz
Proteção ESD (HBM)	±1000 V
Temperatura de Armazenamento	-65°C a 150°C
Opções de Pacote	WSON-10, VSSOP-10
Tamanho do Pacote	3.0 mm × 3.0 mm

Recursos do CI de Sensoriamento Capacitivo FDC1004

Medição de Capacitância de Alta Resolução

O FDC1004 suporta medição de capacitância de alta resolução com uma faixa de entrada de ±15 pF e uma resolução de medição de 0.5 fF, permitindo a detecção de mudanças muito pequenas na capacitância.

Sensoriamento Capacitivo de Quatro Canais

O CI inclui 4 canais de entrada capacitivos, permitindo que múltiplos sensores operem dentro de um único sistema de sensoriamento.

Suporte a Grande Capacitância de Offset

O FDC1004 pode lidar com até 100 pF de capacitância de offset máxima, o que ajuda a suportar eletrodos de sensor maiores e rastros de sensor mais longos.

Taxas de Dados de Saída Programáveis

O dispositivo suporta taxas de amostragem programáveis de 100 S/s, 200 S/s e 400 S/s para um desempenho de sensoriamento flexível.

Baixo Consumo de Energia

O CI opera com baixo consumo de corrente, usando aproximadamente 750 µA em modo ativo e 29 µA em modo de espera.

Suporte a Drivers de Blindagem

Drivers de blindagem integrados suportam até 400 pF de carga de blindagem, ajudando a reduzir a interferência EMI e melhorar a estabilidade de sensoriamento.

Interface de Comunicação I²C

O FDC1004 usa uma interface I²C padrão para comunicação com microcontroladores e sistemas embarcados.

Ampla Faixa de Temperatura de Operação

O dispositivo suporta uma faixa de temperatura de operação de −40°C a 125°C.

Onde o FDC1004 é Utilizado?

• Interfaces de Toque Capacitivo – Usado para detectar toque de dedo e proximidade em superfícies sensíveis ao toque.

• Sistemas de Monitoramento de Nível Líquido – Mede níveis de líquidos através de recipientes não metálicos sem contato direto.

• Sistemas de Detecção de Proximidade – Detecta objetos condutores próximos usando mudanças de capacitância.

• Dispositivos de Reconhecimento de Gestos – Acompanha o movimento da mão e a atividade do gesto perto da área do sensor.

• Equipamento de Detecção Capacitiva Industrial – Usado em sistemas de detecção de precisão que requerem medição de capacitância estável.

• Sistemas de Sensores Embutidos – Integrados em designs de detecção e monitoramento baseados em MCU através da interface I²C.

• Sensores de Monitoramento Ambiental – Suporta sistemas de detecção que monitoram mudanças materiais ou ambientais utilizando variação de capacitância.

FDC1004 vs Outros CI de Detecção Capacitiva

Característica	FDC1004	MPR121	CAP1188	AD7746
Função Principal	Medição de capacitância de alta resolução	Detecção de toque capacitiva	Detecção de toque capacitiva	Medição de capacitância de precisão
Número de Canais	4	12	8	2
Interface	I²C	I²C	I²C	I²C
Resolução de Medição	16-bit / 0.5 fF	Resolução de nível de toque inferior	Detecção de nível de toque	24-bit de alta precisão
Faixa de Entrada	±15 pF	Detecção de toque focada	Detecção de toque focada	±4 pF típico
Suporte a Capacitância de Offset	100 pF	Limitado	Limitado	Menor em comparação ao FDC1004
Suporte a Driver de Escudo	Sim	Não	Não	Não
Operação de Baixo Consumo	Sim	Sim	Sim	Moderado
Melhor Para	Detecção capacitiva de precisão	Botões de toque e teclados	Interfaces de toque humano	Detecção de precisão industrial
Complexidade	Moderada	Fácil	Fácil	Mais alta
Tipo de Pacote	WSON / VSSOP	QFN	QFN / SOIC	MSOP
Vantagem Chave	Alta sensibilidade e suporte a blindagem	Mais canais de toque	Implementação de toque simples	Medição de precisão muito alta

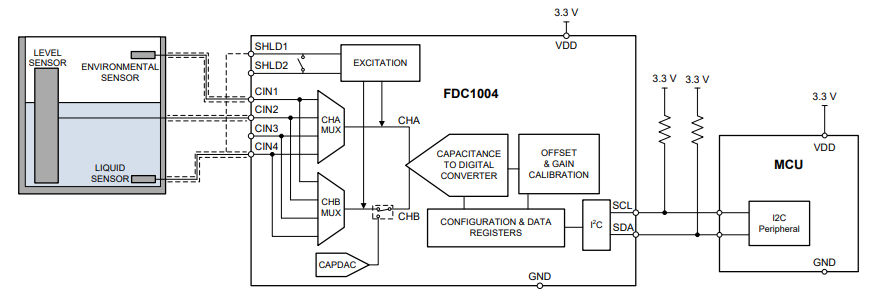

Circuito de Aplicação FDC1004

O circuito de aplicação mostra como o FDC1004 opera como um controlador de detecção capacitiva conectado a sensores externos e a um microcontrolador (MCU). Neste design, os eletrodos do sensor capacitivo estão conectados aos canais de entrada CIN1–CIN4. Esses sensores detectam mudanças de capacitância causadas por materiais condutores próximos ou movimento do nível líquido.

Dentro do CI, os multiplexadores CHA e CHB selecionam os canais de detecção ativos. O bloco de excitação gera o sinal de detecção usado para carregar e medir a capacitância do sensor. O Conversor de Capacitância para Digital (CDC) interno, em seguida, converte a capacitância medida em valores digitais.

O bloco CAPDAC compensa a capacitância de offset do sensor, o que melhora a estabilidade da medição ao utilizar eletrodos de sensor maiores ou traçados mais longos na PCB. O bloco de Calibração de Offset & Ganho melhora ainda mais a precisão, corrigindo variações de medição.

Os drivers de escudo SHLD1 e SHLD2 ajudam a reduzir o ruído EMI e a capacitância parasitária indesejada. Isso melhora a direção da detecção e torna o sistema mais estável em ambientes ruidosos.

O FDC1004 comunica-se com a MCU através da interface I²C usando as linhas SDA e SCL. Resistores de pull-up conectados a 3,3 V mantêm uma comunicação I²C estável.

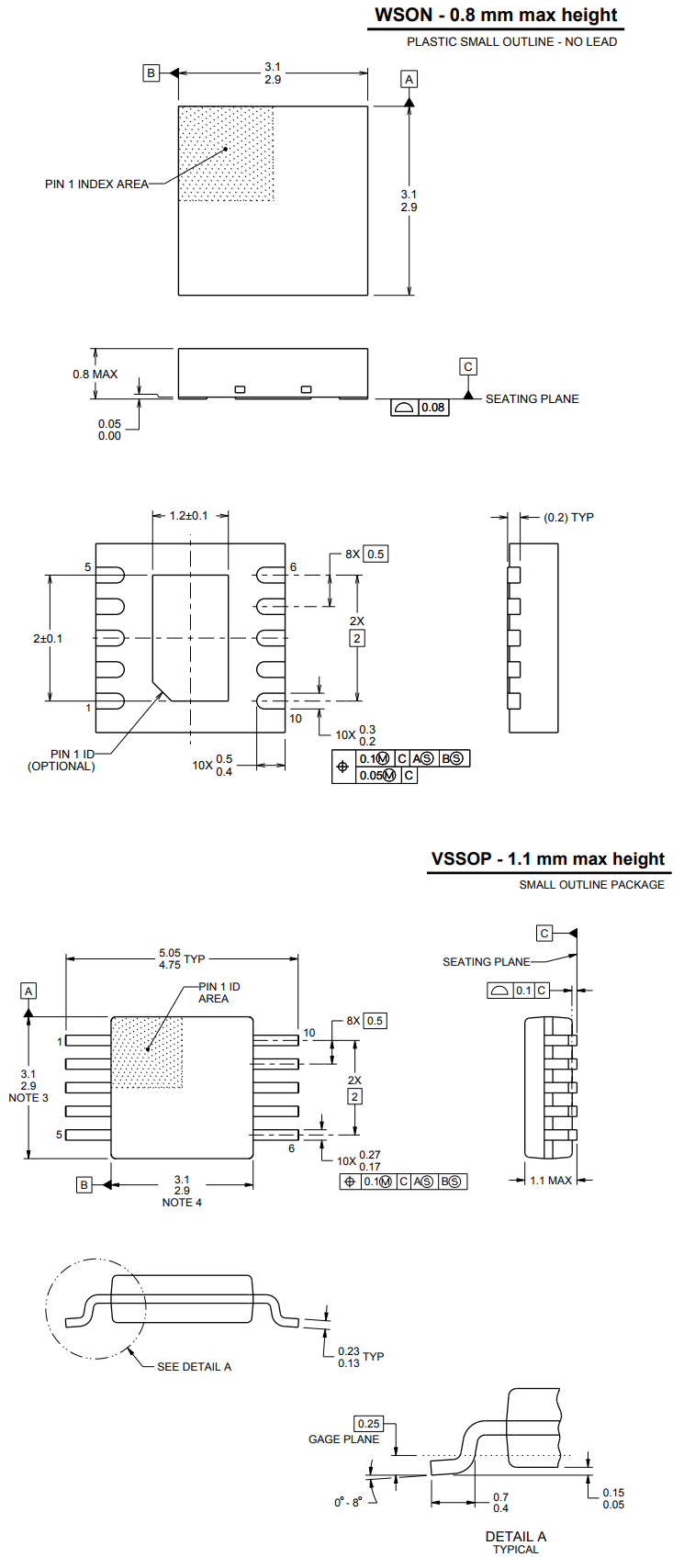

Informações sobre o Pacote FDC1004

Conclusão

O CI de Detecção Capacitiva FDC1004 é uma excelente escolha para designs que precisam de medição de capacitância precisa e estável. Seus quatro canais de detecção, alta resolução, compensação de offset, drivers de escudo e interface I²C o tornam mais avançado do que controladores de sensores de toque simples. Esses recursos ajudam a melhorar a precisão da detecção, reduzir a interferência e simplificar a comunicação com microcontroladores. O FDC1004 é mais adequado para projetos que requerem mais do que a detecção de toque básica. É útil quando o design requer medição precisa de capacitância, leituras estáveis, múltiplas entradas de sensor e bom controle de ruído.

Perguntas Frequentes [FAQ]

1. Como o FDC1004 mantém medições de capacitância precisas em ambientes ruidosos?

O FDC1004 inclui drivers de escudo integrados (SHLD1 e SHLD2) que ajudam a reduzir a interferência EMI e a capacitância parasitária. Isso melhora a estabilidade da detecção e permite medições de capacitância mais precisas, mesmo quando o ruído elétrico externo está presente.

2. Por que o FDC1004 suporta uma capacitância de offset de até 100 pF?

O grande suporte a capacitância de offset permite ao CI trabalhar com eletrodos de sensor maiores e traçados de PCB mais longos. Isso ajuda a manter o desempenho de detecção estável sem perder a precisão da medição.

3. O que torna o FDC1004 diferente dos CI padrão de controladores de toque capacitivo?

Ao contrário dos controladores de toque básicos, o FDC1004 é projetado para medição de capacitância de alta resolução. Ele fornece resolução de 16 bits, taxas de amostragem programáveis e recursos de detecção precisa que suportam sistemas de detecção mais avançados.

4. Como é que o CAPDAC interno melhora o desempenho da detecção?

O CAPDAC interno compensa a capacitância de offset do sensor antes da conversão. Isso reduz os erros de medição e melhora a estabilidade ao usar sensores grandes ou conexões de sensores longas.

5. Por que a interface I²C é importante em sistemas baseados no FDC1004?

A interface I²C simplifica a comunicação entre o FDC1004 e microcontroladores. Ela reduz a complexidade da fiação e permite fácil integração em sistemas de detecção embarcados.

6. Como é que as taxas de dados de saída programáveis afetam o desempenho do FDC1004?

As taxas de saída selecionáveis de 100 S/s, 200 S/s e 400 S/s permitem aos projetistas equilibrar a velocidade de detecção, o tempo de resposta e o consumo de energia, dependendo dos requisitos do sistema.

7. Por que é importante o baixo consumo de energia em sistemas de detecção capacitiva?

Com um consumo de corrente ativo em torno de 750 µA e um consumo de corrente em espera em torno de 29 µA, o FDC1004 ajuda a reduzir o uso total de energia do sistema, o que é importante para dispositivos eletrônicos compactos e energeticamente eficientes.
