Guia dos Tipos de Conversores DC-DC e Topologias de Conversão de Energia

Conversores DC-DC são circuitos eletrônicos de potência que alteram um nível de tensão DC para outro nível de tensão DC.Muitos dispositivos eletrônicos e sistemas de energia não operam na mesma tensão.Alguns circuitos precisam de voltagem mais baixa para processadores e sensores, enquanto outros exigem voltagem mais alta para motores, sistemas de comunicação ou distribuição de energia.Os conversores DC-DC ajudam a fornecer energia estável, eficiente e controlada, ao mesmo tempo que reduzem a perda de energia e a geração de calor.Diferentes projetos de conversores são usados ​​dependendo dos requisitos de tensão, nível de potência, eficiência, segurança e complexidade do sistema.Este artigo explica os principais tipos de conversores DC-DC, incluindo projetos isolados e não isolados.

Catálogo

Principais tipos de conversores DC-DC

Os conversores DC-DC podem ser divididos em duas categorias principais: conversores isolados e não isolados.A diferença entre eles baseia-se principalmente no fato de o lado de entrada e o lado de saída estarem eletricamente separados.Cada tipo é projetado para diferentes requisitos de conversão de tensão, níveis de segurança, faixas de potência e ambientes de aplicação.Alguns sistemas concentram-se no tamanho compacto e na alta eficiência, enquanto outros exigem isolamento elétrico para segurança, redução de ruído ou proteção de circuitos sensíveis.

Conversores DC-DC isolados

Os conversores DC-DC isolados usam um transformador para separar eletricamente os lados de entrada e saída.Esse isolamento ajuda a melhorar a segurança, reduzir problemas de circuito de aterramento e proteger circuitos sensíveis contra falhas elétricas ou picos de tensão.Como o transformador também transfere energia, os conversores isolados são comumente usados ​​em sistemas de alta tensão, equipamentos industriais, dispositivos médicos, hardware de telecomunicações, sistemas EV e fontes de alimentação de servidores.Em aplicações práticas, os conversores isolados são frequentemente preferidos quando o equipamento deve atender a padrões rígidos de segurança elétrica ou quando diferentes partes do sistema operam com potenciais de aterramento separados.

Conversores DC-DC não isolados

Os conversores CC-CC não isolados não utilizam isolamento do transformador.A entrada e a saída compartilham o mesmo aterramento elétrico, o que permite que o projeto seja menor, mais simples, mais rápido e geralmente mais eficiente para aplicações de baixa a média potência.Os tipos comuns de conversores não isolados incluem buck, boost, buck-boost, Ćuk, SEPIC, Zeta e conversores de alto ganho, como projetos de indutores intercalados ou acoplados.Como evitam o isolamento do transformador, muitas vezes conseguem custos mais baixos e maior densidade de potência.

Tipos comuns de conversores DC-DC isolados

Conversor Flyback

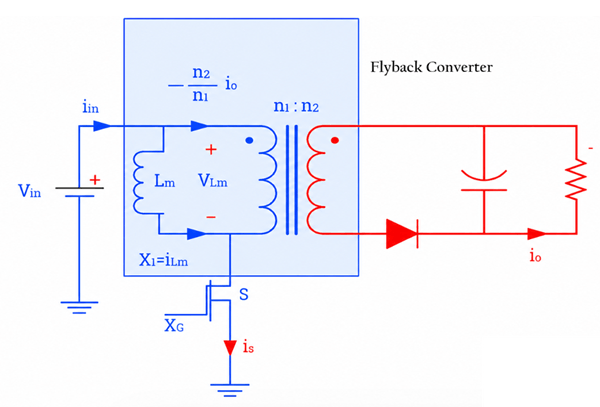

Um conversor flyback é um conversor DC-DC isolado que usa um transformador para transferir energia da entrada para a saída, ao mesmo tempo que fornece isolamento elétrico.Com base no diagrama, quando a chave S é ligada, a corrente flui através do enrolamento primário e armazena energia na indutância de magnetização do transformador (Lm).Durante este tempo, o diodo de saída está desligado.Quando a chave é desligada, a energia armazenada é transferida para o enrolamento secundário, o diodo é ligado e a energia flui para o capacitor de saída e para a carga.O conversor utiliza componentes como transformador com relação de espiras (n1:n2), transistor chaveador, diodo, capacitor e indutância magnética.Os conversores Flyback são comumente projetados para aplicações de baixa a média potência, normalmente operando de alguns watts até cerca de 150 W, com tensões de entrada variando de fontes CC baixas a fontes de alimentação CA-CC de alta tensão, dependendo do projeto.

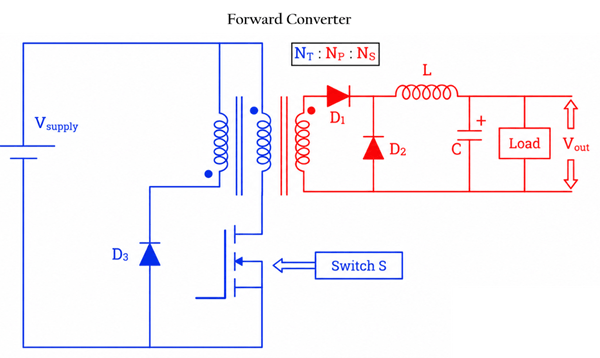

Conversor direto

Um conversor direto transfere energia diretamente do enrolamento primário do transformador para o enrolamento secundário enquanto a chave S está ligada.Na imagem, a fonte de alimentação de entrada (Vsupply) envia energia através do transformador quando a chave é ativada.O enrolamento secundário então fornece energia através do diodo D1, enquanto o indutor de saída L e o capacitor C suavizam a tensão antes que ela atinja a carga.Quando a chave é desligada, o diodo D2 mantém o fluxo de corrente para a carga, ajudando a estabilizar a saída.O enrolamento de reinicialização adicional e o diodo D3 ajudam a redefinir o fluxo magnético do transformador para evitar a saturação do núcleo.

Comparado a um conversor flyback, um conversor forward geralmente oferece menor ondulação de saída, melhor eficiência e melhor desempenho para aplicações de média a alta potência.É comumente usado em fontes de alimentação industriais, sistemas de telecomunicações, servidores e projetos SMPS de alta eficiência, normalmente operando de dezenas a várias centenas de watts, dependendo do projeto do circuito.

Conversor push-pull

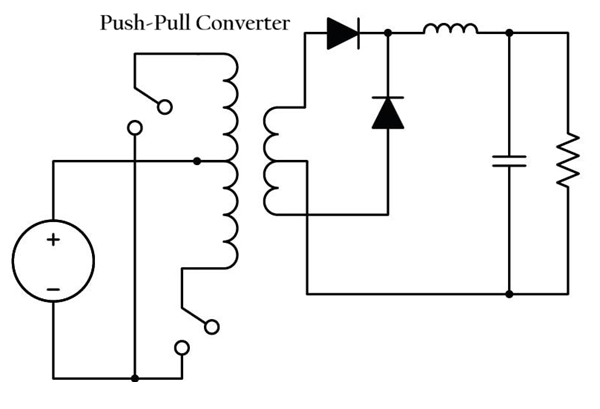

Um conversor push-pull é um conversor DC-DC isolado que usa dois transistores de comutação para acionar alternadamente lados opostos de um enrolamento primário de transformador com derivação central.Em uma imagem típica de conversor push-pull, o transformador é colocado no centro, enquanto as duas chaves operam uma de cada vez, criando um fluxo de corrente alternada através do enrolamento primário.Esta operação alternada permite que a energia seja transferida de forma eficiente para o lado secundário, onde os diodos retificadores e os filtros de saída convertem o sinal CA de alta frequência em tensão de saída CC estável.

Comparados aos conversores flyback e forward, os conversores push-pull são mais adequados para aplicações de média a alta potência porque fornecem melhor utilização do transformador, maior eficiência e melhor manuseio de energia.A topologia também ajuda a reduzir o tamanho do transformador, uma vez que ambas as metades do núcleo do transformador são utilizadas durante a operação.Conversores push-pull são comumente usados, geralmente variando de dezenas a várias centenas de watts, dependendo da frequência de comutação e do projeto do transformador.

Conversor meia ponte

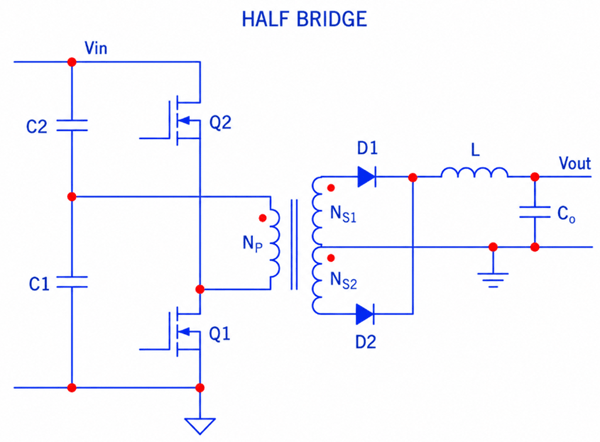

Um conversor meia ponte é um conversor DC-DC isolado comumente usado em fontes de alimentação chaveadas de média a alta potência.Na imagem, dois transistores chaveadores (Q1 e Q2) operam alternadamente para acionar o enrolamento primário do transformador (Np).Os capacitores C1 e C2 dividem a tensão de entrada (Vin) em duas metades, permitindo que as chaves apliquem pulsos de tensão alternada ao transformador.No lado secundário, a saída do transformador é retificada pelos diodos D1 e D2, depois filtrada pelo indutor L e pelo capacitor Co para produzir uma tensão de saída CC estável (Vout).

Os pontos vermelhos nos enrolamentos do transformador indicam a polaridade do enrolamento para operação correta da fase.Comparada a um conversor push-pull, a topologia meia ponte reduz o estresse de tensão nos transistores chaveadores porque cada chave normalmente vê apenas cerca de metade da tensão de entrada.

Conversor de ponte completa

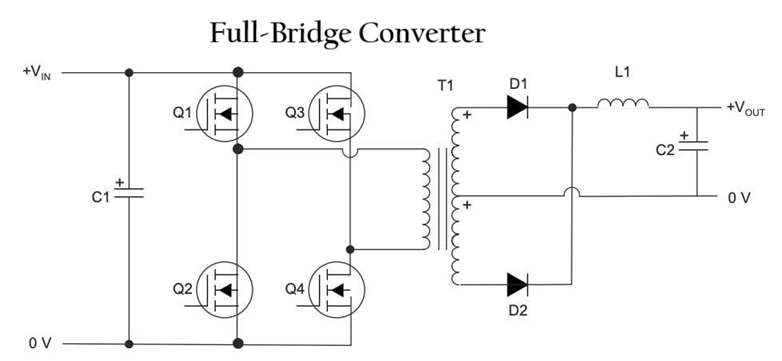

Imagem de topologia do Full-Bridge Converter (também chamado de H-Bridge Converter).O diagrama mostra os quatro transistores chaveadores (Q1, Q2, Q3 e Q4) dispostos em uma configuração de ponte em torno do enrolamento primário do transformador, que é a principal característica de um conversor ponte completa.As chaves operam em pares alternados, normalmente Q1 com Q4 e Q2 com Q3, para aplicar tensão alternada no transformador T1.No lado secundário, os diodos D1 e D2 retificam a saída do transformador, enquanto o indutor L1 e o capacitor C2 suavizam a tensão de saída.Os conversores de ponte completa são comumente usados ​​em conversores CC-CC de alta potência e sistemas SMPS porque fornecem alta eficiência, melhor utilização do transformador e suporte para aplicações de energia no nível de quilowatts.

Conversor Ressonante

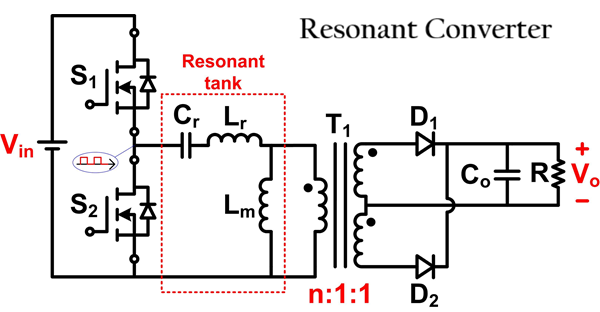

Um conversor DC-DC ressonante é um conversor isolado de alta eficiência que usa um circuito ressonante, chamado tanque ressonante, para transferir energia com menor perda de comutação e ruído elétrico reduzido.Na imagem, as chaves S1 e S2 geram alternadamente sinais de comutação de alta frequência a partir da tensão de entrada (Vin).O tanque ressonante, formado pelo capacitor ressonante Cr, pelo indutor ressonante Lr e pela indutância magnetizante Lm, cria um fluxo de corrente suave do tipo senoidal em vez de transições de comutação bruscas.

Isso ajuda a reduzir o calor e o estresse de comutação nos MOSFETs.O transformador T1 fornece isolamento elétrico e conversão de tensão, enquanto os diodos D1 e D2 retificam o sinal CA do lado secundário em tensão de saída CC (Vo).O Capacitor Co filtra a saída para fornecer energia CC estável à carga R. Os conversores ressonantes são amplamente utilizados em aplicações de alta eficiência, como fontes de alimentação de servidores, fontes de alimentação para jogos, carregadores EV, sistemas de telecomunicações e designs SMPS de alto desempenho porque suportam técnicas de comutação suave como ZVS (Zero Voltage Switching), que melhora a eficiência e reduz EMI em altas frequências de comutação.

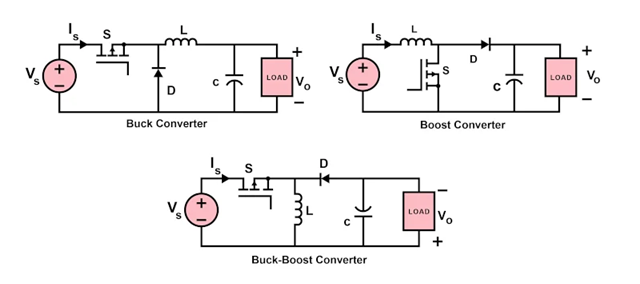

Tipos comuns de conversores DC-DC não isolados

Topologias Convencionais/Básicas

Conversor Buck

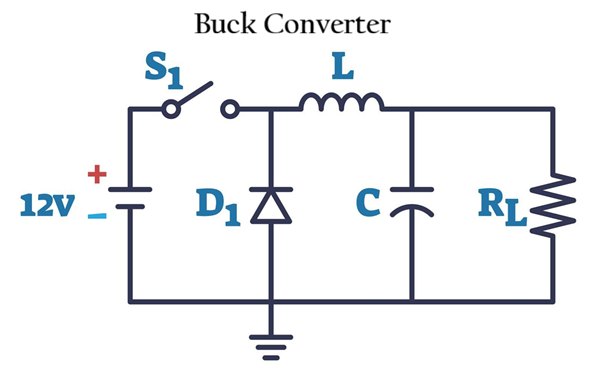

Um conversor buck reduz uma tensão de entrada mais alta para uma tensão de saída mais baixa com alta eficiência.Na imagem, a fonte de entrada de 12 V fornece energia ao circuito através da chave S1.Quando S1 é LIGADO, a corrente flui através do indutor L, que armazena energia enquanto fornece energia ao resistor de carga RL e carrega o capacitor C.

Quando a chave é desligada, o indutor libera sua energia armazenada através do diodo D1, permitindo que a corrente continue fluindo para a carga mesmo que a chave esteja aberta.O capacitor C suaviza a tensão de saída e reduz a ondulação.Ao controlar o tempo ON e OFF da chave, denominado ciclo de trabalho, o conversor regula a tensão de saída para um nível inferior à tensão de entrada.

Conversor de impulso

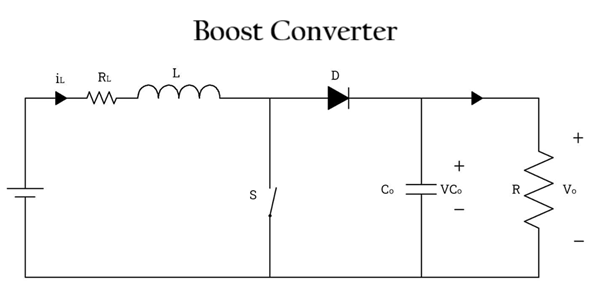

Um conversor boost é um conversor DC-DC não isolado que aumenta a tensão de entrada para uma tensão de saída mais alta.Na imagem, o indutor L, a chave S, o diodo D, o capacitor Co e o resistor de carga R trabalham juntos para aumentar a tensão.Quando a chave S é ligada, a corrente flui através do indutor e a energia é armazenada em seu campo magnético enquanto o diodo bloqueia a corrente do lado de saída.Quando a chave é desligada, o indutor libera sua energia armazenada através do diodo D para o capacitor de saída e para a carga.A tensão liberada do indutor aumenta a tensão de entrada, criando uma tensão de saída (Vo) mais alta do que a fonte de entrada.O Capacitor Co suaviza a tensão de saída e reduz a ondulação.

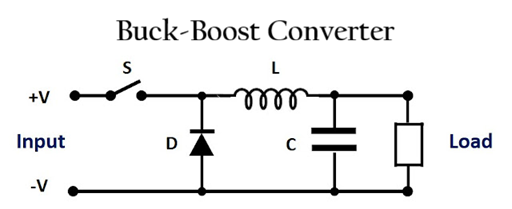

Conversor Buck-Boost

Um conversor buck-boost pode diminuir ou aumentar a tensão de entrada.Na imagem, a chave S controla como a energia se move através do circuito.Quando S é LIGADO, a corrente flui da entrada através do indutor L, de modo que o indutor armazena energia.Durante este tempo, o diodo D é polarizado reversamente e o capacitor C fornece energia para a carga.Quando S é desligado, o indutor libera sua energia armazenada através do diodo para o capacitor e a carga.Isso permite que o circuito produza uma tensão de saída que pode ser maior ou menor que a de entrada, dependendo do ciclo de trabalho.Esta topologia é útil para sistemas alimentados por bateria onde a tensão de entrada pode aumentar ou diminuir durante a operação.

Conversores DC-DC avançados e de alto ganho não isolados

Conversores CC-CC não isolados avançados e de alto ganho são projetados para aplicações que exigem taxas de conversão de tensão maiores, maior eficiência, menor ondulação ou maior manuseio de energia do que os conversores buck e boost padrão.O Super Lift Luo de Saída Positiva (POSLL) O conversor aumenta a tensão por meio de uma técnica de elevação de capacitor enquanto mantém a polaridade de saída positiva, tornando-o útil para aplicações de alto aumento. Conversores quadráticos obtenha um ganho de tensão muito maior combinando vários estágios de conversão, permitindo grande aumento ou redução de tensão sem ciclos de trabalho extremamente altos.

Conversores de indutores acoplados use indutores ligados magneticamente para melhorar o ganho de tensão, reduzir o estresse de comutação e aumentar a eficiência em projetos compactos. Conversores intercalados use múltiplas fases de comutação operando em paralelo para distribuir a corrente de maneira mais uniforme, reduzir a ondulação de entrada e saída, melhorar o desempenho térmico e suportar sistemas de maior potência.

Como funcionam os conversores DC-DC em aplicações reais

Veículos Elétricos (EVs)

Os conversores DC-DC em veículos elétricos convertem a energia da bateria de alta tensão em tensões mais baixas necessárias para sistemas de iluminação, módulos de infoentretenimento, sensores, controladores e eletrônicos auxiliares.Esses conversores devem operar com alta eficiência porque a perda de energia afeta diretamente a autonomia e o desempenho térmico.Os sistemas EV também requerem regulação de tensão estável durante acelerações rápidas, frenagem regenerativa e flutuações de tensão da bateria.

Energia Solar e Sistemas de Energia Renovável

Os sistemas de energia solar e renovável utilizam conversores DC-DC para regular tensões de entrada instáveis de painéis solares, baterias e sistemas de armazenamento de energia.Conversores de alto ganho são frequentemente usados ​​porque a tensão do painel solar muda com a intensidade e a temperatura da luz solar.

Eletrônicos alimentados por bateria

A eletrônica alimentada por bateria depende de conversores DC-DC para fornecer tensão estável mesmo quando a tensão da bateria cai durante a descarga.Smartphones, laptops, drones, dispositivos médicos portáteis e eletrônicos vestíveis geralmente usam conversores buck, boost ou buck-boost para melhorar a vida útil da bateria e reduzir a perda de energia.

Sistemas Industriais e de Automação

Os sistemas industriais usam conversores DC-DC para alimentar PLCs, sensores, módulos de comunicação, drivers de motor e controladores de automação.Esses ambientes geralmente contêm ruído elétrico, picos de tensão e cargas de comutação pesadas; portanto, os conversores devem manter uma operação estável sob condições adversas.

IoT e dispositivos incorporados

A IoT e os sistemas embarcados usam conversores DC-DC para gerenciar a energia com eficiência em eletrônicos compactos de baixa potência.Dispositivos como sensores inteligentes, módulos sem fio, microcontroladores e sistemas de computação de ponta geralmente operam com baterias ou trilhos de energia de baixa tensão.

Principais fatores de desempenho dos conversores DC-DC

• Eficiência - Mede a eficácia com que o conversor transfere a potência de entrada para a saída com mínima perda de energia e geração de calor.

• Regulação de tensão - Descreve quão estável a tensão de saída permanece durante alterações na tensão de entrada ou nas condições de carga.

• Frequência de comutação - Uma frequência de comutação mais alta pode reduzir o tamanho do componente, mas pode aumentar as perdas de comutação e a EMI.

• Densidade de Potência - Refere-se à quantidade de energia que o conversor pode fornecer dentro de um tamanho físico compacto.

• Desempenho térmico - Indica quão bem o conversor gerencia o calor durante a operação contínua.

• Tensão de ondulação e ruído - Mede flutuações de tensão indesejadas que podem afetar circuitos eletrônicos sensíveis.

• Resposta Transitória - Mostra a rapidez com que o conversor reage a mudanças repentinas na carga ou na tensão de entrada.

• Interferência Eletromagnética (EMI) - A comutação de alta velocidade pode gerar ruído elétrico que pode interferir nos circuitos próximos.

• Faixa de tensão de entrada - Define a tensão de entrada mínima e máxima que o conversor pode suportar com segurança.

• Capacidade de carga - Determina quanta corrente ou potência o conversor pode fornecer aos dispositivos conectados.

• Capacidade de isolamento - Importante em conversores isolados onde é necessária separação elétrica para segurança e proteção.

Conclusão

A escolha do conversor certo depende da faixa de tensão necessária, nível de potência, estabilidade de saída, desempenho de comutação, controle de calor e limites de ruído.Ao compreender cada topologia e seus pontos fortes, você pode selecionar um conversor que atenda às necessidades elétricas e de desempenho do sistema.

Perguntas frequentes [FAQ]

1. Por que os conversores CC-CC isolados são preferidos em sistemas de alta tensão e críticos para a segurança?

Os conversores DC-DC isolados usam um transformador para separar eletricamente os lados de entrada e saída.Isso ajuda a proteger circuitos sensíveis contra picos de tensão, problemas de circuito de aterramento e falhas elétricas.Eles também são importantes em sistemas que devem atender a rígidos padrões de segurança elétrica.

2. Como um conversor flyback armazena e transfere energia de maneira diferente de um conversor forward?

Um conversor flyback primeiro armazena energia no transformador e a transfere para a saída quando a chave é desligada.Um conversor direto transfere energia diretamente para a saída enquanto a chave está ligada, o que geralmente proporciona menor ondulação e melhor eficiência em níveis de potência mais elevados.

3. Por que os conversores push-pull, meia ponte e ponte completa são melhores para operações com maior potência?

Essas topologias usam vários dispositivos de comutação e melhor utilização do transformador para lidar com níveis de potência maiores com mais eficiência.Eles também reduzem o estresse em componentes individuais e melhoram o desempenho térmico em comparação com projetos de conversores mais simples.

4. Qual a vantagem de um conversor DC-DC ressonante em relação aos conversores convencionais de comutação rígida?

Os conversores ressonantes usam técnicas de comutação suave, como comutação de tensão zero (ZVS), para reduzir perdas de comutação e geração de calor.Isso permite maior eficiência, menor EMI e melhor operação em alta frequência.

5. Por que o ciclo de trabalho é importante nos conversores buck, boost e buck-boost?

O ciclo de trabalho controla quanto tempo a chave permanece LIGADA e DESLIGADA durante a operação.A alteração do ciclo de trabalho afeta diretamente o quanto o conversor aumenta ou diminui a tensão de saída.

6. Como os conversores indutores acoplados e intercalados melhoram o desempenho de conversão DC-DC de alto ganho?

Os conversores de indutores acoplados melhoram o ganho de tensão e a eficiência usando indutores ligados magneticamente, enquanto os conversores intercalados dividem a corrente em múltiplas fases para reduzir a ondulação, o calor e o estresse nos componentes.
