Guias de Pinout, Configuração de Driver e Interfacing de Microcontrolador do FT230X

Os computadores modernos geralmente usam portas USB, mas muitos microcontroladores e dispositivos embarcados ainda se comunicam através de sinais seriais UART.É aqui que o FT230X se torna útil.Este artigo explica a pinagem do FT230X, operação interna, especificações elétricas, configuração do driver, conexão do microcontrolador, desempenho, comparações e usos no mundo real.

Catálogo

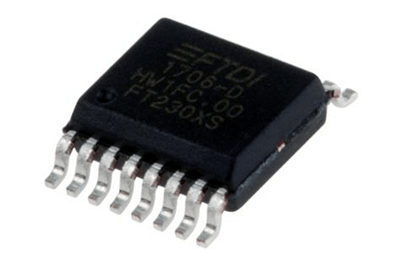

IC de interface USB para UART FT230X

O FT230X é um IC de interface USB para UART compacto da FTDI.Ele converte dados USB de um computador em sinais UART seriais assíncronos, permitindo que hardware externo se comunique através de linhas TX e RX.O chip lida internamente com todo o protocolo USB, reduzindo o trabalho do firmware e simplificando o design serial USB.

Ele suporta taxas de dados de 300 baud até 3 Mbaud, inclui geração de clock integrada sem a necessidade de um cristal externo e fornece pinos CBUS configuráveis, sinais de unidade de LED, inversão de sinal UART e memória integrada para configuração de dispositivos.Ele também suporta drivers FTDI VCP e D2XX, ajudando o dispositivo a aparecer como uma porta COM virtual em sistemas suportados.

O FT230X foi projetado para hardware compacto e de baixo consumo de energia, com compatibilidade USB 2.0 Full Speed, reinicialização integrada, reguladores internos, baixa corrente ativa e suspensa e operação em uma ampla faixa de temperatura.

Informações para pedidos:

Parte Número	Pacote Tipo	Fixar Contar	Pacote Descrição	RoHS Estado
FT230XS-R	SSOP	16 pinos	Encolher Pequeno Pacote de esboço	Compatível com RoHS
FT230XQ-R	QFN	16 pinos	Quadrado Pacote sem chumbo	Compatível com RoHS

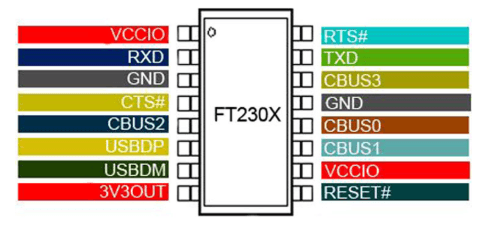

Visão geral da pinagem e do hardware do FT230X

O FT230X inclui pinos de comunicação USB como USBDP e USBDM, que se conectam diretamente às linhas de dados USB.Os pinos TXD e RXD controlam a transmissão e recepção serial UART, enquanto RTS# e CTS# suportam controle de fluxo de hardware opcional para uma comunicação mais estável.

Os pinos relacionados à alimentação incluem VCCIO, 3V3OUT e GND.VCCIO permite que a tensão da interface UART corresponda aos níveis lógicos externos, enquanto 3V3OUT fornece a saída regulada internamente de 3,3V.O chip também inclui um pino RESET# para controle de reinicialização de hardware.

Pinos configuráveis ​​adicionais, como CBUS0, CBUS1, CBUS2 e CBUS3, podem ser programados para funções como indicadores LED TX/RX, saída de relógio ou operação GPIO.Essa flexibilidade ajuda a simplificar o projeto de circuitos externos e, ao mesmo tempo, melhora o controle e o monitoramento da interface.

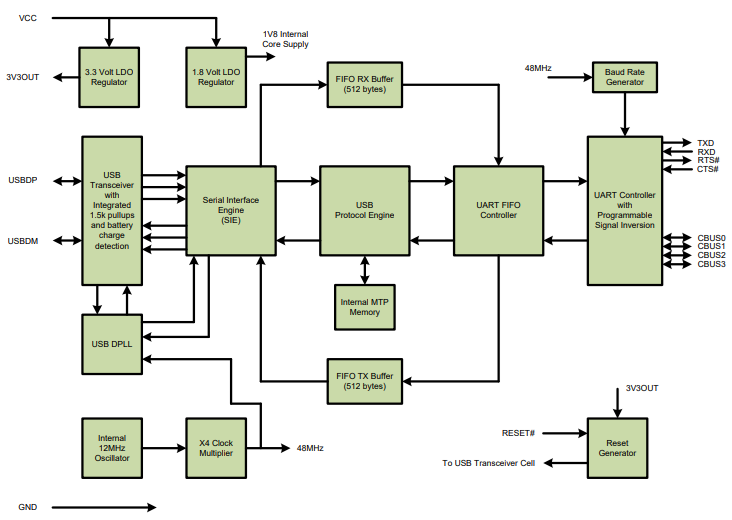

Operação interna do FT230X

O FT230X funciona como uma ponte entre a interface USB de um computador e um sistema de comunicação serial UART.Internamente, o chip converte pacotes de dados USB em sinais UART TX/RX que microcontroladores e hardware embarcado podem entender.

Quando conectado a um computador, os sinais USB entram através dos pinos USBDP e USBDM e passam para o transceptor USB integrado e o Serial Interface Engine (SIE).O SIE gerencia tarefas de comunicação USB de baixo nível, incluindo decodificação de pacotes, temporização, sincronização e manipulação de protocolo USB.Isso permite que o microcontrolador externo se comunique através do UART sem implementar diretamente o firmware USB.

O mecanismo de protocolo USB processa os dados USB recebidos e os transfere para os buffers FIFO internos.O FT230X contém buffers FIFO separados de transmissão e recepção de 512 bytes, que ajudam a suavizar o fluxo de dados e reduzir interrupções de comunicação durante transferências seriais de alta velocidade.

Após o buffer, o controlador UART FIFO envia os dados para o controlador UART, onde os dados USB são convertidos em sinais seriais UART padrão, como TXD, RXD, RTS# e CTS#.O controlador UART também suporta inversão de sinal programável e configurações de comunicação configuráveis.

O FT230X inclui um oscilador interno e um multiplicador de clock que gera internamente os clocks operacionais necessários, eliminando a necessidade de um cristal externo.Os reguladores de tensão integrados fornecem fontes internas estáveis ​​de 3,3 V e 1,8 V, enquanto a memória interna MTP armazena informações de configuração do dispositivo, como descritores USB e configurações CBUS.

Essa arquitetura integrada ajuda a simplificar o design de hardware, reduzir componentes externos e fornecer comunicação USB para serial estável com baixo consumo de energia.

Especificações elétricas do FT230X

Parâmetro	Especificação
Padrão USB	USB 2.0 completo Velocidade
Taxa de dados USB	12Mbps
Taxa de transmissão UART	300 bauds para 3 Mbaud
Operando Tensão	+5V Único Fornecimento
Tensão de E/S UART	1,8V a 5V Compatível
Interno Saídas do regulador	3,3 V e 1,8 V
Nível lógico Suporte	CMOS de 3,3 V/5 V Entradas tolerantes
FIFO TX/RX Tamanho do buffer	512 bytes cada
Integrado Memória	MTP de 2.048 bytes Memória
Fonte do relógio	Interno Oscilador
Cristal Externo Obrigatório	Não
Corrente Ativa Consumo	8mA típico
Suspensão USB Atual	125 µA típico
Operando Faixa de temperatura	-40°C a +85°C
Formato de dados UART Suporte	7 ou 8 bits de dados
Parar suporte de bits	1 ou 2 bits de parada
Suporte à Paridade	Ímpar, Par, Marcos, Espaço, Nenhum
Tipos de pacote	SSOP de 16 pinos, QFN de 16 pinos
Controle de Fluxo Suporte	RTS#, CTS#
Controlador USB Suporte	VCP e D2XX Motoristas
Modos de energia USB	Alimentado por ônibus, Autoalimentado
Pinos CBUS	Configurável Funções GPIO
Inversão de Sinal	Suportado
ESD/Redefinir Recursos	Integrado Redefinição de inicialização
Conformidade	Compatível com RoHS

Desempenho de comunicação FT230X

O FT230X suporta taxas de transferência de dados UART de 300 baud até 3 Mbaud, permitindo comunicação de controle de baixa velocidade e troca de dados seriais de alta velocidade.O gerenciamento integrado do protocolo USB ajuda a reduzir a sobrecarga de processamento no microcontrolador externo, o que melhora a eficiência da comunicação e simplifica o projeto do sistema.

Para manter um fluxo de dados suave durante a transmissão contínua, o FT230X inclui buffers FIFO separados de transmissão e recepção de 512 bytes.Esses buffers ajudam a minimizar a perda de dados, reduzir riscos de overflow e melhorar a estabilidade durante comunicações de alto rendimento.O sistema de buffer interno é especialmente útil ao lidar com transferências de dados intermitentes ou comunicação serial rápida entre o host USB e o dispositivo UART.

O FT230X também oferece baixa latência de comunicação e desempenho de temporização estável através de seu sistema integrado de geração de relógio.Como o chip usa um oscilador interno e um multiplicador de clock, ele elimina a necessidade de um cristal externo, ao mesmo tempo que mantém a precisão de temporização UART confiável.O suporte ao controle de fluxo de hardware por meio de RTS# e CTS# melhora ainda mais a estabilidade da comunicação, evitando sobrecargas de buffer durante tráfego intenso de dados.

Na operação prática, o FT230X é conhecido pela estabilidade confiável da conexão USB, baixo consumo de energia e desempenho consistente do driver em todos os sistemas operacionais suportados.O transceptor USB integrado, os reguladores de tensão e o mecanismo de protocolo ajudam a reduzir a complexidade do projeto externo, ao mesmo tempo que mantêm o desempenho confiável da comunicação serial em projetos de hardware compactos.

Instalação do driver FT230X e configuração do software

O FT230X usa porta COM virtual FTDI (VCP) e drivers D2XX para permitir que um computador reconheça o dispositivo como uma porta COM serial.Após conectar o FT230X via USB, o sistema operacional normalmente detecta o hardware e carrega o driver apropriado automaticamente.Uma vez instalado, o dispositivo aparece no sistema como uma interface de comunicação serial padrão que pode ser usada com software de terminal, ferramentas de programação e plataformas de desenvolvimento embarcadas.

Para sistemas Windows, os usuários normalmente instalam o pacote oficial de driver FTDI VCP.Após a instalação, o FT230X pode ser verificado através do Gerenciador de Dispositivos na seção da porta COM.Os sistemas Linux geralmente incluem suporte integrado ao driver FTDI no kernel, portanto, o dispositivo geralmente é detectado automaticamente sem etapas adicionais de instalação.O macOS também oferece suporte a drivers FTDI, embora versões mais recentes do sistema possam exigir pacotes de driver atualizados ou aprovação de permissão de segurança durante a instalação.

A instalação adequada do driver é importante para um desempenho de comunicação estável.Drivers incorretos, cabos USB danificados ou problemas de energia podem impedir que o FT230X seja detectado corretamente.Em alguns casos, os usuários podem precisar selecionar manualmente o driver ou reiniciar o sistema após a instalação.Uma vez configurado corretamente, o FT230X fornece comunicação serial estável com baixa latência e conectividade USB confiável.

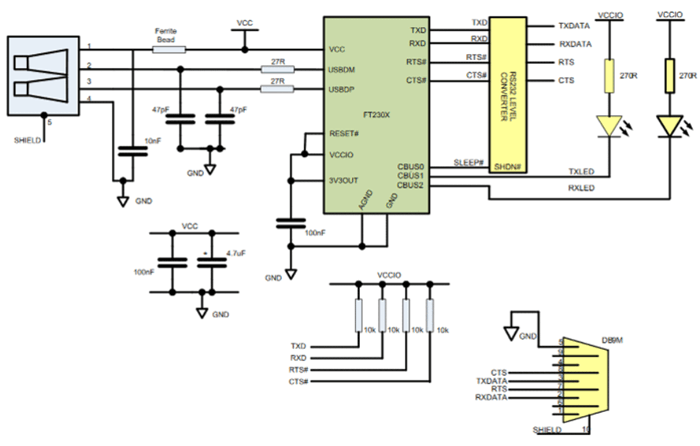

Como usar o FT230X com microcontroladores

O FT230X conecta a porta USB de um computador à interface UART de um microcontrolador.No circuito mostrado acima, o FT230X recebe sinais USB através do conector USB e os converte em sinais de comunicação UART como TXD, RXD, RTS# e CTS#.Esses sinais são então conectados diretamente aos pinos UART do microcontrolador para comunicação serial.

Para estabelecer a comunicação corretamente, o pino TXD do FT230X deve se conectar ao pino RX do microcontrolador, enquanto o pino RXD do FT230X deve se conectar ao pino TX do microcontrolador.Ambos os dispositivos devem compartilhar a mesma conexão de aterramento.O pino VCCIO é usado para combinar o nível de tensão lógica UART com o microcontrolador alvo, permitindo compatibilidade com sistemas de 3,3 V e 5 V.

O circuito também inclui componentes de proteção e filtragem USB, como esferas de ferrite, capacitores e resistores para melhorar a integridade do sinal e reduzir o ruído elétrico.Os pinos CBUS são configurados para acionar LEDs de atividade TX e RX, permitindo aos usuários monitorar visualmente a transmissão de dados seriais.

Após instalar o driver FTDI no computador, o FT230X aparece como uma porta COM virtual.Software de terminal serial ou ferramentas de desenvolvimento podem então se comunicar diretamente com o microcontrolador conectado através de USB.

FT230X vs outros conversores USB para UART

Conversor CI	Interface Tipo	Máx. Velocidade UART	Chave Força	Principal Limitação	Melhor Caso de uso
FT230X	USB para UART	Acima para 3 Mbaud	Tamanho compacto, drivers FTDI estáveis, sem cristal externo	Menos pinos do que chips FTDI maiores	Pequeno Projetos USB para serial
FT232RL	USB para UART	Acima para 3 Mbaud	Maduro, amplamente usado, mais opções de E/S	Maior e geralmente custo mais alto	Uso geral Adaptadores seriais USB
CH340	USB para UART	Geralmente até 2Mbps	Baixo custo e fácil de obter	Suporte ao motorista pode variar de acordo com o sistema	Orçamento USB módulos seriais
CP2102	USB para UART	Acima para 1Mbps	Bom motorista suporte e design compacto	Baud máximo inferior taxa do que FT230X	Microcontrolador placas de desenvolvimento
PL2303	USB para UART	Geralmente até 1Mbps	Comum em idosos Cabos seriais USB	Clonar/driver problemas de compatibilidade	Legado básico adaptadores seriais
MCP2221A	USB para UART/I2C	Acima para UART de 460,8 kbps	Adiciona USB para I2C suporte	UART mais lento desempenho	Simples Projetos de ponte USB-I2C/UART

Aplicações reais do FT230X

Depuração de sistema embarcado

O FT230X é amplamente utilizado para depuração UART em sistemas embarcados.Os engenheiros conectam o FT230X a microcontroladores para monitorar a saída serial, visualizar mensagens de diagnóstico e testar o comportamento do firmware durante o desenvolvimento.Sua conexão USB estável e comunicação confiável da porta COM tornam a depuração mais fácil e consistente.

Carregamento de Firmware

O FT230X é comumente integrado a hardware que requer programação de firmware por meio de comunicação UART.Ele permite que os computadores transfiram dados de firmware diretamente para microcontroladores usando USB, simplificando as atualizações de software e reduzindo a necessidade de portas seriais dedicadas em computadores modernos.

Interfaces de controle industrial

Os sistemas industriais costumam usar comunicação UART para controle, monitoramento e configuração de máquinas.O FT230X fornece uma interface USB para serial estável que permite que computadores de manutenção e sistemas de controle se comuniquem com controladores industriais através de uma conexão USB padrão.

Comunicação de dispositivos IoT

Muitas plataformas de desenvolvimento de IoT usam FT230X para comunicação serial durante configuração, teste e monitoramento de dados do dispositivo.Ele permite que os desenvolvedores troquem dados de sensores, comandos de configuração e informações de depuração entre o hardware IoT e um computador.

Módulos adaptadores USB para serial

O FT230X é comumente usado dentro de módulos conversores seriais USB para TTL.Esses adaptadores fornecem uma maneira fácil de conectar hardware baseado em UART a computadores por meio de USB para fins de comunicação, configuração e teste.

Interfaces FPGA e placa de desenvolvimento

Placas de desenvolvimento e sistemas FPGA geralmente incluem chips FT230X para fornecer comunicação serial USB direta.Isso ajuda os usuários a acessar bootloaders, consoles seriais e interfaces de configuração sem a necessidade de hardware serial externo.

Sistemas de registro de dados seriais

O FT230X pode ser usado em sistemas que coletam e transferem continuamente dados seriais para um computador.Seus buffers FIFO internos ajudam a manter a comunicação estável durante a transmissão contínua de dados e reduzem o risco de perda de dados.

Equipamento de Laboratório e Teste

Instrumentos de teste e dispositivos de laboratório às vezes usam o FT230X como interface de comunicação USB para monitoramento do sistema, calibração e configuração de parâmetros.O chip simplifica a conectividade do computador enquanto mantém um desempenho confiável de comunicação serial.

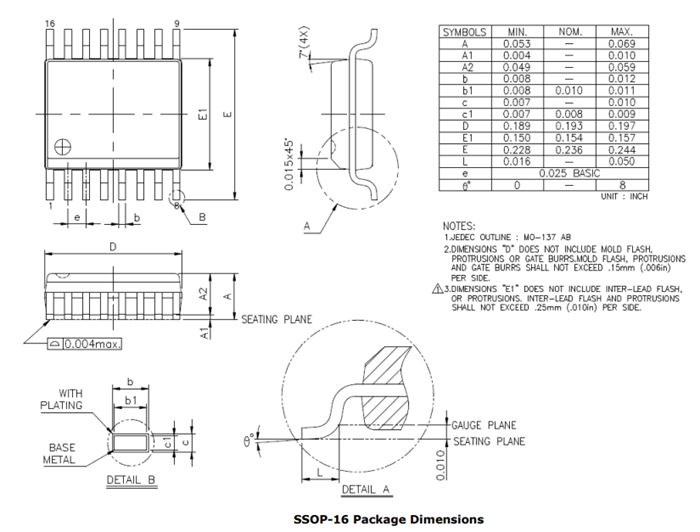

Dimensões Mecânicas do FT230X

Conclusão

O FT230X é um IC de interface USB para UART prático para projetos que precisam de comunicação serial estável, hardware compacto e conectividade USB simples.Seu mecanismo USB integrado, oscilador interno, reguladores de tensão, pinos CBUS configuráveis, buffers FIFO e suporte de driver ajudam a reduzir componentes externos enquanto melhoram a confiabilidade do projeto.No geral, o FT230X é uma escolha forte quando você precisa de uma interface serial USB pequena, de baixo consumo e confiável.É especialmente útil quando drivers estáveis, suporte de tensão lógica flexível e comunicação UART limpa são mais importantes do que simplesmente escolher o conversor mais barato.

Perguntas frequentes [FAQ]

1. Por que o FT230X não requer um oscilador de cristal externo?

O FT230X inclui um oscilador interno e um circuito multiplicador de clock que gera internamente os clocks operacionais necessários.Isso reduz os componentes externos, diminui o tamanho da PCB, simplifica o projeto do circuito e melhora a integração geral do sistema.

2. Como os buffers FIFO do FT230X melhoram a confiabilidade da comunicação serial?

O FT230X contém buffers FIFO separados de transmissão e recepção de 512 bytes que ajudam a suavizar o fluxo de dados durante a comunicação de alta velocidade.Esses buffers reduzem os riscos de estouro, minimizam a perda de dados e melhoram a estabilidade durante transferências de dados intermitentes.

3. Qual é a vantagem do FT230X suportar drivers VCP e D2XX?

Os drivers VCP permitem que o FT230X apareça como uma porta COM padrão, simplificando a integração com software de terminal e ferramentas incorporadas.Os drivers D2XX fornecem acesso USB direto para aplicativos avançados que exigem controle de comunicação de nível inferior.

4. Por que o VCCIO é importante ao conectar o FT230X aos microcontroladores?

O pino VCCIO permite que a tensão lógica UART corresponda à tensão do sistema alvo.Isso ajuda o FT230X a se comunicar com segurança com microcontroladores de 3,3 V e 5 V sem causar problemas de compatibilidade em nível lógico.

5. Como o FT230X reduz a complexidade do firmware do microcontrolador?

O FT230X lida com o protocolo USB completo internamente através de seu transceptor USB integrado e Serial Interface Engine (SIE).Isso elimina a necessidade do microcontrolador implementar pilhas complexas de firmware USB.

6. Que problemas de comunicação podem ocorrer se o controle de fluxo RTS# e CTS# não for utilizado?

Sem controle de fluxo de hardware, a comunicação de alta velocidade pode sofrer sobrecargas de buffer ou queda de dados quando o dispositivo receptor não consegue processar os dados recebidos com rapidez suficiente.RTS# e CTS# ajudam a regular o fluxo de dados para melhorar a estabilidade.

7. Por que o FT230X é comumente preferido aos conversores USB para UART de baixo custo?

O FT230X é conhecido pelo suporte estável ao driver FTDI, detecção USB confiável, comunicação de baixa latência e compatibilidade consistente do sistema operacional.Essas características ajudam a reduzir problemas de comunicação e relacionados ao driver.

8. Como os pinos CBUS melhoram a flexibilidade do hardware?

Os pinos CBUS podem ser configurados para múltiplas funções, como indicadores LED TX/RX, operação GPIO, saída de relógio ou sinais de suspensão.Isso permite que os projetistas adicionem recursos úteis de controle e monitoramento sem componentes extras.

9. Que fatores podem impedir que o FT230X seja detectado por um computador?

As causas comuns incluem drivers incorretos, cabos USB danificados, estabilidade insuficiente da fonte de alimentação, problemas de layout de PCB ou problemas de integridade do sinal USB.O aterramento inadequado e a falta de capacitores de desacoplamento também podem afetar a confiabilidade da detecção.
