12 AWG vs 14 AWG Wire: Diferenças de chaves, usos e regras de segurança NEC

Você está tentando decidir entre 12 AWG e 14 AWG Wire para o seu projeto doméstico?Escolher o tamanho certo do fio é mais do que apenas um detalhe técnico;Afeta a segurança, a eficiência e a confiabilidade a longo prazo.Neste guia, quebraremos as diferenças, as regras de segurança da NEC e os usos práticos de cada um para que você possa fazer a melhor escolha com confiança.

Catálogo

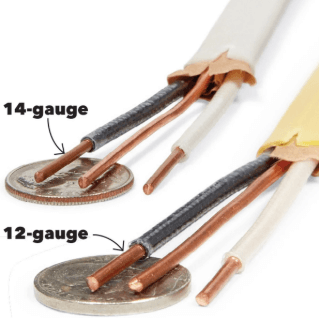

Figura 1. 14 e 12 AWG Wire

AWG Basics

O sistema American Wire Gauge (AWG) é uma maneira padronizada de medir a espessura dos fios elétricos.Neste sistema, números menores significam fios mais espessos.Os fios mais espessos têm menor resistência elétrica, o que significa que eles produzem menos calor, podem transportar com segurança mais corrente e ajudar a reduzir a queda de tensão.Por exemplo, 12 AWG é mais espesso que 14 AWG, tornando -o mais adequado para circuitos que fornecem energia a aparelhos ou tomadas com maior demanda.Escolher o tamanho certo do fio não apenas melhora a eficiência e o desempenho, mas também ajuda a atender aos padrões NEC (Código Elétrico Nacional), que estão em vigor para garantir a segurança e a confiabilidade nas configurações elétricas.

Usos de 14 e 12 AWG Wire

A escolha entre 14 AWG e 12 AWG depende da demanda de carga e da localização em uma casa.

14 AWG (circuitos de 15-AMP)

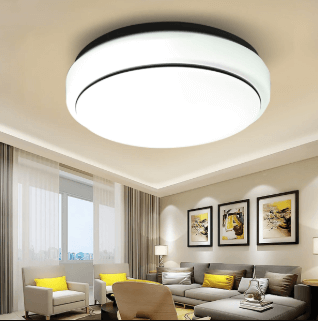

Figura 2. Luzes e acessórios de teto

• Luzes e acessórios de teto -adequado para lâmpadas de baixa potência e iluminação LED.

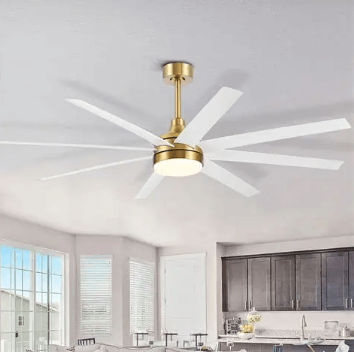

Figura 3. FAIRES DE TETIOL

• Fãs de teto - lida com o sorteio da luz da maioria dos ventiladores padrão.

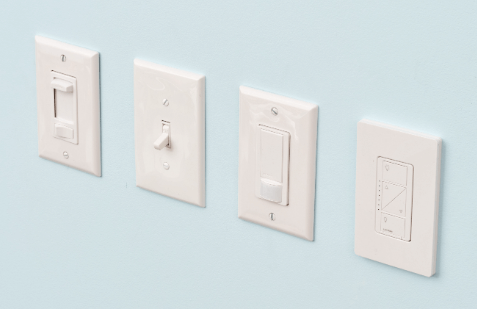

Figura 4. Interruptores de parede

• interruptores de parede - carregue com segurança a carga de controle para circuitos de iluminação.

Figura 5. Saúde do corredor

• Sontras de quarto e corredor -Adequado para itens leves, como lâmpadas, carregadores e despertadores.

• Os circuitos internos de uso geral curto-funciona bem quando as execuções de arame são curtas e as cargas são modestas.

12 AWG (circuitos de 20 amp)

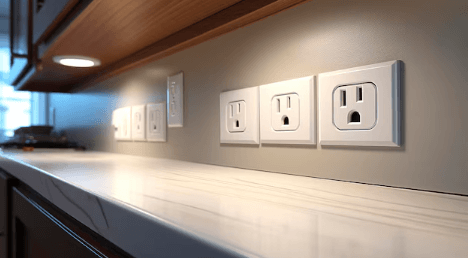

Figura 6. Tomadas de cozinha

• Pontos de cozinha (receptáculos de bancada) - necessários para pequenos aparelhos, como torradeiras, cafeteiras ou liquidificadores.

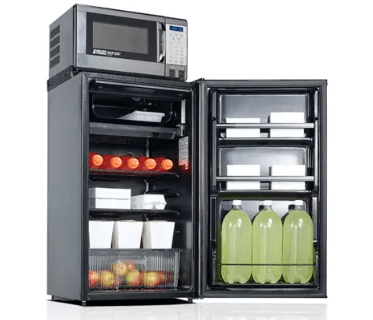

Figura 7. Microondas e geladeiras

• Microondas e geladeiras - lida com o sorteio mais pesado dos utensílios de cozinha.

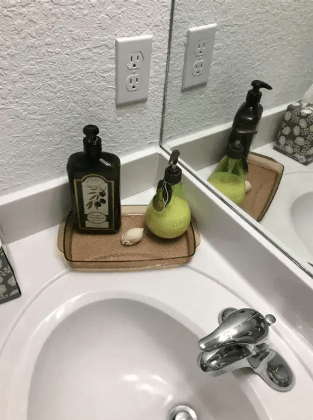

Figura 8. Recapsos de banheiro

• Receptáculos do banheiro (secadores de cabelo, ferros de ondulação, etc.)-suporta com segurança dispositivos de higiene de alta potência.

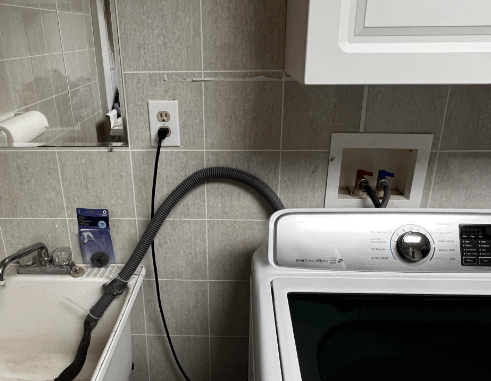

Figura 9. Saída de lavanderia

• Pontos de lavanderia e aparelhos - necessários para arruelas, secadoras ou ferros que exigem mais energia.

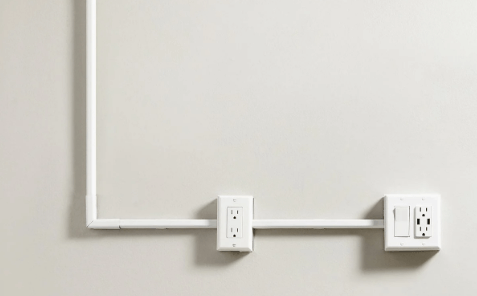

Figura 10. Saúde de garagem e utilidade

• Pontuações de salas de garagem e utilidade-ideais para ferramentas elétricas, aspiradores de compras ou outros equipamentos de alta carga.

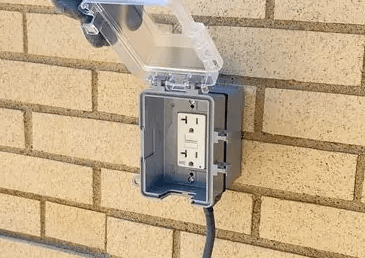

Figura 11. Saúde ao ar livre

• Receptáculos ao ar livre - suporta maior demanda e condições ambientais.

Código NEC e Regras de Segurança

O Código Elétrico Nacional (NEC) define diretrizes estritas para garantir que os tamanhos e disjuntores de fios correspondam corretamente à segurança.Seguir essas regras ajuda a evitar superaquecimento, riscos de incêndio e violações de código:

• Use 14 AWG apenas em disjuntores de 15 AM - Este emparelhamento é o máximo permitido pelo código, mantendo o fio protegido contra sobrecarga.

• Use 12 AWG para disjuntores de 20 AM - O fio mais grosso é necessário para lidar com a corrente mais alta com segurança.

• Não misture medidores no mesmo circuito, a menos que seja permitido pelo código - Os tamanhos de mistura podem criar pontos fracos propensos a superaquecimento ou falha.

• Nunca duplique fios menores para imitar um medidor maior - Tornar dois condutores juntos não é igual a um fio maior, e essa prática é insegura e não conforme.

• Up -tamanho é permitido -Por exemplo, a instalação de 12 AWG em um disjuntor de 15 A adiciona durabilidade e reduz a queda de tensão, mas não aumenta a classificação do disjuntor além de 15 amperes.

Tipos de fio comuns

Os fios não são apenas definidos pelo medidor;Eles também vêm com diferentes tipos de isolamento para aplicações específicas.Saber a diferença garante a segurança e a confiabilidade a longo prazo.

• NM-B (Romex): cabo interno padrão - O tipo mais comum para fiação residencial.É usado dentro de paredes, tetos e pisos, onde a proteção contra danos físicos não é uma preocupação.

Figura 12. NM-B (Romex) Bainha branca

• bainha branca = 14 awg (15 amperes) -normalmente usado para iluminação e saídas leves.

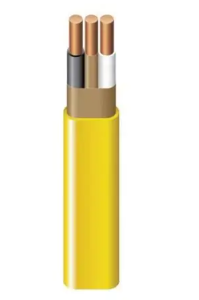

Figura 13. NM-B (Romex) bainha amarela

• bainha amarela = 12 awg (20 amperes) - Usado em cozinhas, banheiros e áreas de utilidade, onde são esperadas cargas mais altas.

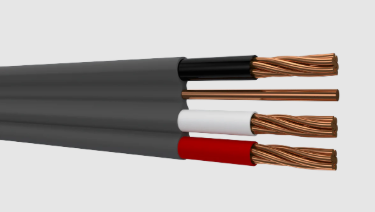

Figura 14. Cabo do alimentador subterrâneo

• UF-B: cabo do alimentador subterrâneo - Projetado para enterro direto sem conduíte.Sua jaqueta externa resistente o torna adequado para uso ao ar livre, como galpões de jardim, iluminação externa ou garagens isoladas.

Figura 15. Thhn/thwn

• thhn/thwn: condutores individuais em canal - Comum em garagens, instalações ao ar livre e edifícios comerciais.Esses fios têm isolamento resistente ao calor e à umidade, tornando-os seguros em áreas expostas a temperaturas, umidade ou desgaste mecânico mais altos.Eles são sempre puxados através do conduíte para proteção.

12 AWG vs 14 AWG Comparação

Ao escolher entre 12 AWG e 14 AWG, considere ampacidade, distância, flexibilidade, custo e margem de segurança.A tabela abaixo resume as principais diferenças:

Recurso	14 AWG WIRE	12 AWG WIRE
Ampacidade	15 amperes (apenas cargas leves)	20 amperes (circuitos de alta demanda)
Queda de tensão	Maior resistência → não é ideal para corridas mais de 50 a 75 pés ou cargas mais pesadas	Menor resistência → melhor para corridas longas, aparelhos pesados ​​e tensão estável
Flexibilidade	Leve, fácil de dobrar, mais rápido para instalar	Mais rígido, mais difícil de manusear em espaços apertados
Custo	Mais barato e mais amigável	Um pouco mais caro, mas acrescenta segurança e confiabilidade
Margem de segurança	Liga mínima;Adequado apenas para circuitos curtos e leves	Capacidade extra para atualizações e reduzida risco de superaquecimento
À prova de futuro	Capacidade limitada, pode exigir a religação mais tarde	Fornece espaço para futuras atualizações sem Recuperação imediata

Como escolher o fio certo?

A seleção do tamanho correto do fio se resume a segurança, eficiência e demandas correspondentes ao seu circuito.

• Em caso de dúvida, tamanho. O uso de 12 AWG em vez de 14 AWG adiciona uma margem de segurança, reduz o risco de superaquecimento e minimiza a queda de tensão em execuções mais longas.Ele também fornece flexibilidade para atualizações futuras, pois as mesmas 12 AWG podem ser usadas em um disjuntor de 15 A ou 20 amp (dependendo do design).

• Use 14 AWG apenas para trabalhos leves e curtos. Esse tamanho é melhor limitado às luzes do teto, tomadas de quarto e outros circuitos com cargas modestas onde as execuções são relativamente curtas.Além disso, sua maior resistência o torna menos eficiente para circuitos mais pesados ​​ou mais longos.

Ao escolher o fio com a carga atual e as possíveis necessidades futuras em mente, você garantirá instalações mais seguras e duradouras.

Conclusão

A seleção do tamanho certo do fio se resume à segurança correspondente com o desempenho.Enquanto 14 AWG funciona bem para circuitos leves e corridas mais curtas, o 12 AWG oferece mais flexibilidade, reduz a queda de tensão e oferece uma margem de segurança para atualizações futuras.As diretrizes da NEC garantem que sua instalação permaneça segura, confiável e compatível com o código.Ao entender essas diferenças, você não apenas evitará erros comuns de fiação, mas também criará um sistema elétrico mais eficiente que possa atender às necessidades de sua casa nos próximos anos.

Perguntas frequentes [FAQ]

1. Você pode usar o fio 12 AWG em um disjuntor de 15 A?

Sim.O uso do fio de 12 AWG em um disjuntor de 15 A é permitido e até adiciona uma margem de segurança reduzindo a queda de calor e tensão.No entanto, o disjuntor ainda limita o circuito a 15 amperes.

2. O que acontece se você usar 14 AWG Wire em um disjuntor de 20 A?

Isso é inseguro e viola o código NEC.O fio de 14 AWG pode superaquecer porque não pode lidar com mais de 15 amperes, criando um sério risco de incêndio.

3. Qual fio é melhor para corridas longas - 12 awg ou 14 awg?

12 AWG é melhor para corridas longas, porque possui menor resistência e minimiza a queda de tensão.14 AWG é mais propenso a luzes escurecentes ou dispositivos com pouca potência quando usado com mais de 50 a 75 pés.

4. Vale a pena pagar mais por 12 AWG em vez de 14 AWG?

Sim, na maioria dos casos.Enquanto 12 AWG custa um pouco mais e é mais difícil de lidar, melhora a eficiência, reduz o risco de superaquecimento e à prova de futuro sua fiação para atualizações.

5. Como posso saber se minha fiação doméstica tem 12 awg ou 14 awg?

Verifique a cor da bainha do cabo: o branco normalmente indica 14 AWG, enquanto o amarelo indica 12 AWG (para NM-B Romex).Você também pode ler o tamanho do medidor impresso diretamente na jaqueta a cabo.
