Conversores de Nível Lógico Explicados: Guia de Tradução de Tensão de 3.3V para 5V

Muitos projetos eletrônicos combinam dispositivos que usam diferentes tensões de sinal, como placas Arduino de 5V e sensores de 3,3V, módulos ESP32 ou pinos Raspberry Pi GPIO.Um conversor de nível lógico funciona como uma ponte segura entre esses sistemas de tensão, ajudando os sinais a passarem corretamente sem danificar componentes sensíveis.Este artigo explica o que são conversores de nível lógico, como funcionam, os tipos comuns e ICs disponíveis, quais opções são adequadas para I2C, SPI, UART, PWM e GPIO e como eles se comparam a outros métodos de tradução de tensão.

Catálogo

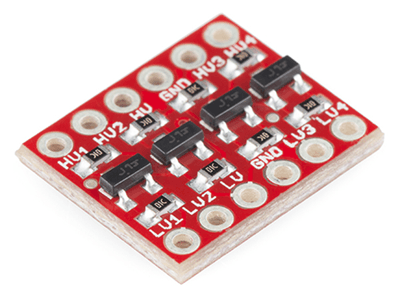

O que é um conversor de nível lógico?

Um conversor de nível lógico ou deslocador de nível lógico é um pequeno circuito ou módulo que permite que dispositivos eletrônicos com diferentes tensões de sinal se comuniquem corretamente.É comumente usado quando uma placa de 5V, como um Arduino Uno, precisa se conectar a um dispositivo de 3,3V como um ESP32, sensor ou display.

Os dispositivos digitais leem os sinais como ALTO ou BAIXO com base na tensão.Os níveis lógicos comuns incluem 1,8 V, 3,3 V e 5 V.Se um dispositivo enviar uma tensão muito alta, poderá danificar o chip receptor.Se a tensão for muito baixa, o sinal poderá não ser detectado corretamente.Em alguns casos, um sinal de 3,3 V ainda pode ser lido por uma entrada de 5 V, mas isso depende do limite de entrada do chip, portanto a ficha técnica deve sempre ser verificada.

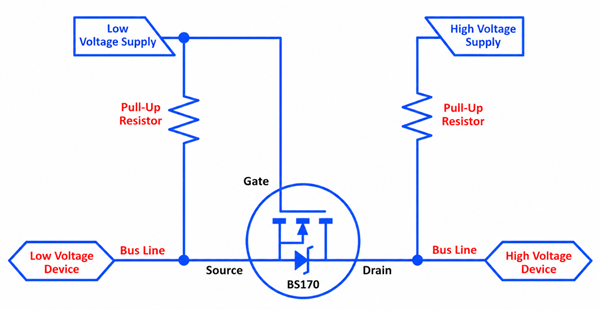

Como funcionam os conversores de nível lógico

Um conversor de nível lógico baseado em MOSFET usa resistores pull-up e um MOSFET para mudar os sinais entre os lados de baixa e alta tensão.Cada lado é puxado para sua própria tensão de alimentação, como 3,3 V no lado baixo e 5 V no lado alto.

Quando nenhum dos dispositivos puxa a linha para BAIXO, ambos os lados permanecem ALTOS em seus próprios níveis de tensão.Quando um dos lados puxa o sinal para BAIXO, o MOSFET conduz e puxa o outro lado para BAIXO também.Isso permite a comunicação bidirecional, mantendo cada dispositivo dentro de sua faixa de tensão segura.

Tipos de conversores de nível lógico

Conversores de nível lógico bidirecionais versus unidirecionais

Os conversores de nível lógico são comumente divididos em tipos bidirecionais e unidirecionais.Os conversores bidirecionais permitem que os sinais viajem em ambas as direções automaticamente, tornando-os ideais para protocolos de comunicação de dreno aberto, como o I2C.Os conversores unidirecionais transferem sinais apenas em uma direção, como a conversão de um sinal de saída de 5 V em um sinal de entrada de 3,3 V.Eles são comumente usados ​​para linhas de comunicação de direção fixa, como sinais de transmissão UART, saídas GPIO e interfaces de controle digital simples.

Shifters de nível baseados em MOSFET

Os deslocadores de nível baseados em MOSFET usam transistores e resistores pull-up para traduzir sinais entre diferentes níveis de tensão.Eles são populares porque são baratos, simples e suportam operação bidirecional automática para barramentos de drenagem aberta como I2C.Este design é amplamente utilizado em projetos Arduino, sistemas ESP32, placas Raspberry Pi e interfaces de sensores.No entanto, os conversores baseados em MOSFET podem não funcionar de forma confiável para comunicação de alta velocidade ou interfaces push-pull, como SPI de alta velocidade.

Tradutores de nível lógico baseados em IC

Os tradutores de nível lógico baseados em IC usam circuitos integrados dedicados projetados especificamente para tradução de tensão.Esses dispositivos geralmente fornecem velocidade de comutação mais rápida, melhor integridade de sinal e maior confiabilidade para interfaces de alta velocidade, como SPI, cartões SD e barramentos de comunicação paralelos.Exemplos comuns incluem chips das séries TXS0108E, TXB0108 e 74LVC.Diferentes ICs tradutores são otimizados para diferentes tipos de sinal, portanto, a seleção do dispositivo correto depende do protocolo de comunicação e do comportamento do sinal.

Mudança de nível do divisor de resistor passivo

A mudança de nível do divisor de resistor passivo usa dois resistores para reduzir um sinal de tensão mais alto para um nível de tensão mais baixo.Este método é simples e de baixo custo, tornando-o útil para sinais unidirecionais básicos, como a conversão de uma saída de 5 V em uma entrada de 3,3 V.No entanto, os divisores de resistores funcionam apenas em uma direção e não são adequados para comunicação bidirecional.Eles também podem reduzir a qualidade do sinal em velocidades mais altas porque a resistência e a capacitância podem retardar as transições do sinal.

Tradutores de direção automática versus tradutores controlados por direção

Os tradutores de direção automática detectam automaticamente a direção do fluxo de dados e ajustam a tradução do sinal sem sinais de controle adicionais.Eles simplificam a fiação e são convenientes para muitas aplicações.Os tradutores controlados por direção requerem um pino de controle dedicado para definir manualmente a direção do sinal.Embora necessitem de mais configuração, muitas vezes proporcionam melhor estabilidade e desempenho mais confiável para sistemas de comunicação de alta velocidade onde a detecção automática de direção pode se tornar instável.

Compatibilidade do protocolo do conversor de nível lógico

Conversores de nível lógico para comunicação I2C

O I2C funciona bem com conversores de nível bidirecionais baseados em MOSFET porque o I2C usa linhas de dreno aberto com resistores pull-up.Isso é útil ao conectar um Arduino de 5 V a sensores de 3,3 V, monitores OLED, módulos RTC ou dispositivos ESP32.No entanto, o valor do resistor pull-up, o comprimento do cabo e a velocidade do barramento podem afetar a confiabilidade.

Problemas e soluções de mudança de nível SPI

O SPI é mais rápido que o I2C e usa sinais push-pull, portanto, simples deslocadores de nível MOSFET podem não funcionar bem em alta velocidade.Para dispositivos SPI, como cartões SD, monitores TFT e memória flash, um tradutor ou buffer mais rápido baseado em IC geralmente é melhor.A mudança de nível inadequada pode causar erros de dados, saída de vídeo instável ou falha na comunicação do cartão SD.

Conversão de tensão UART explicada

O UART geralmente é mais fácil de mudar de nível porque as linhas TX e RX têm direções fixas.Um divisor de resistor pode funcionar para reduzir 5V TX para 3,3V RX, enquanto um tradutor lógico adequado é mais seguro para uso confiável a longo prazo.Isso é comum ao conectar adaptadores USB para serial, placas ESP32, pinos Raspberry Pi UART e módulos GPS.

Tradução de nível de sinal PWM

Os sinais PWM precisam de transições de tensão limpas, especialmente em drivers de motor, dimmers de LED e drivers de porta MOSFET.O PWM de baixa frequência pode funcionar com circuitos simples, mas o PWM de alta frequência precisa de tradutores ou buffers mais rápidos.Um deslocador de nível fraco ou lento pode causar comutação deficiente, aquecimento ou controle instável.

Conversão de sinal GPIO e de um fio

Os sinais One-Wire e GPIO também podem precisar de mudança de nível quando os dispositivos usam tensões diferentes.Os sinais GPIO lentos geralmente podem usar divisores de resistores simples ou circuitos de transistor, mas os sinais sensíveis ao tempo precisam de tradutores melhores.A escolha certa depende do nível de tensão, velocidade do sinal, direção e sensibilidade ao ruído.

CIs e módulos conversores de nível lógico comuns

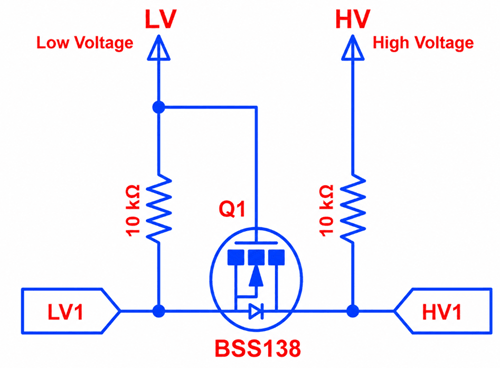

Módulo conversor de nível lógico BSS138

No circuito, o lado LV se conecta ao dispositivo de baixa tensão, enquanto o lado HV se conecta ao dispositivo de alta tensão.Os resistores pull-up mantêm ambas as linhas de sinal ALTAS e o MOSFET BSS138 muda automaticamente o sinal entre ambos os lados.Quando um dos lados puxa o sinal para BAIXO, o MOSFET permite que o outro lado siga para BAIXO com segurança.Isso permite a comunicação bidirecional enquanto protege o dispositivo de baixa tensão contra tensões mais altas.

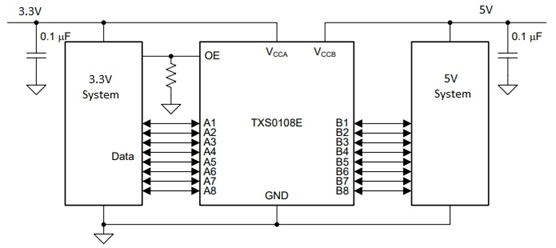

IC do conversor de nível lógico TXS0108E

O TXS0108E é um IC conversor de nível lógico bidirecional de 8 bits usado para conectar dispositivos operando em diferentes tensões, como sistemas de 3,3 V e 5 V.Ele traduz automaticamente os sinais entre os dois níveis de tensão sem a necessidade de um pino de controle de direção.No diagrama, o lado esquerdo opera a 3,3V, enquanto o lado direito opera a 5V.O TXS0108E transfere dados com segurança entre os dois sistemas através dos canais A1–A8 e B1–B8.É comumente usado para GPIO, UART, I2C e algumas aplicações SPI em projetos Arduino, ESP32 e Raspberry Pi. O TXS0108E é fácil de usar e suporta comunicação bidirecional automática, mas pode se tornar instável com fortes resistores pull-up ou cargas capacitivas pesadas.

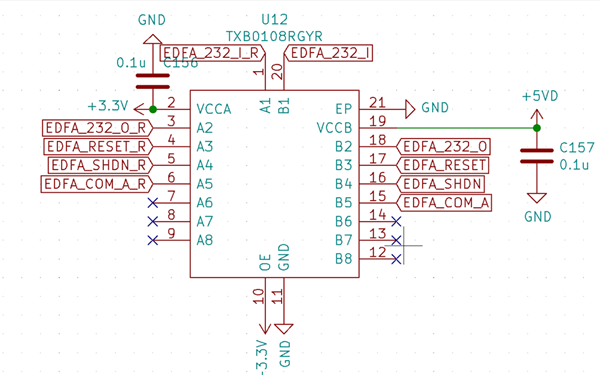

IC conversor de nível lógico TXB0108

Projetado para tradução de sinal digital de alta velocidade entre diferentes sistemas de tensão, como dispositivos de 3,3 V e 5 V.Ele detecta automaticamente a direção do sinal, portanto, nenhum pino de controle de direção manual é necessário.No diagrama acima, o TXB0108 conecta um sistema de 3,3V no lado esquerdo a um sistema de 5V no lado direito através dos canais A1–A8 e B1–B8.É comumente usado para GPIO, UART e algumas aplicações SPI onde a comutação rápida e a boa integridade do sinal são importantes.O TXB0108 funciona bem com sinais digitais push-pull, mas geralmente não é recomendado para comunicação I2C, resistores pull-up fortes ou linhas de sinal muito carregadas.

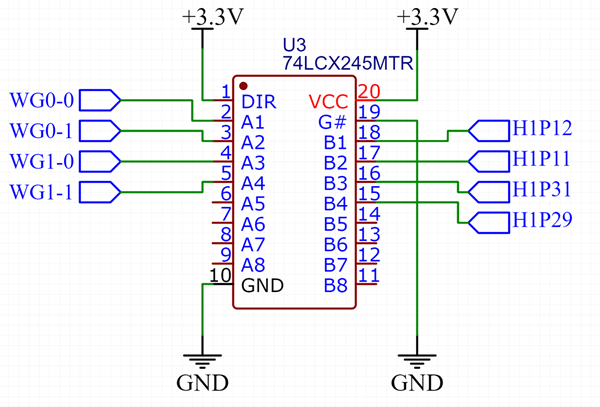

IC do conversor de nível lógico 74LCX245

Comumente usado para tradução de nível lógico de alta velocidade e buffer digital.Ele usa um pino de controle DIR (Direção) para definir manualmente a direção do sinal entre os pinos do lado A e do lado B. No diagrama, o IC transfere sinais digitais entre vários canais enquanto fornece comunicação estável e rápida.É comumente usado para interfaces SPI, cartões SD, monitores, expansão GPIO e barramentos paralelos onde a capacidade de condução de sinal forte é importante.

Ao contrário dos tradutores de direção automática, o 74LCX245 oferece desempenho mais confiável para sinais push-pull de alta velocidade, mas requer controle de direção manual.

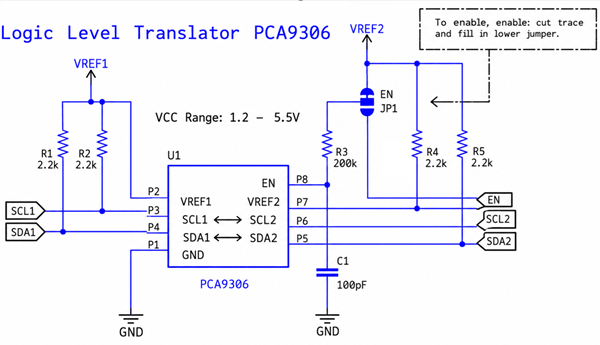

PCA9306 para tradução I2C

É otimizado especificamente para comunicação I2C e SMBus.No diagrama, o PCA9306 traduz com segurança as linhas SCL e SDA entre dois domínios de tensão usando resistores pull-up e tensões de referência (VREF1 e VREF2).Ele suporta comunicação bidirecional automática sem exigir um pino de controle de direção.O PCA9306 é comumente usado em ESP32, Raspberry Pi, sensores, EEPROMs, módulos RTC e outros dispositivos I2C porque fornece tradução de tensão estável e confiável para barramentos de comunicação de dreno aberto.

Conversor de nível lógico versus outros métodos de tradução de tensão

Conversor de nível lógico vs divisor de tensão

Um conversor de nível lógico suporta comunicação segura entre dispositivos operando em tensões diferentes, enquanto um divisor de tensão apenas reduz a tensão usando resistores.Os conversores de nível lógico podem suportar comunicação bidirecional e melhor integridade do sinal, especialmente para protocolos como I2C.Os divisores de tensão são mais simples e baratos, mas geralmente funcionam apenas para sinais unidirecionais de baixa velocidade, como linhas UART RX básicas.

Conversor de nível lógico vs buffer IC

Os conversores de nível lógico são projetados especificamente para tradução de tensão entre diferentes níveis lógicos, enquanto os CIs de buffer fortalecem ou isolam principalmente os sinais digitais.Os ICs de buffer costumam ser mais rápidos e melhores para SPI de alta velocidade ou comunicação paralela, mas muitos exigem controle de direção manual.Os conversores de nível lógico são geralmente mais fáceis de usar para sistemas de tensão mista e comunicação bidirecional.

Conversor de nível lógico vs optoacoplador

Os conversores de nível lógico traduzem diretamente as tensões de sinal entre circuitos que compartilham o mesmo aterramento, enquanto os optoacopladores fornecem isolamento elétrico entre dois sistemas usando transferência de sinal baseada em luz.Os acopladores ópticos são comumente usados ​​para controle industrial e isolamento de ruído, mas são mais lentos e complexos.Os conversores de nível lógico são mais rápidos e mais adequados para interfaces de comunicação embarcadas padrão.

Conversor de nível lógico vs conexão direta

Uma conexão direta liga dois dispositivos sem tradução de tensão, o que só pode funcionar se ambos os dispositivos usarem níveis lógicos compatíveis.Os conversores de nível lógico protegem com segurança dispositivos de baixa tensão contra sinais de alta tensão e melhoram a confiabilidade da comunicação.Conexões diretas entre sistemas de tensão incompatíveis podem causar operação instável ou danos permanentes a componentes sensíveis.

Aplicações de conversores de nível lógico

• Comunicação Arduino e ESP32

• Interfaces de sensores Raspberry Pi

• Tradução de tensão do barramento I2C

• Comunicação de dispositivos SPI

• Comunicação serial UART

• Módulos de display OLED e LCD

• Módulos de cartão SD

• Módulos EEPROM e RTC

• Tradução de sinal GPIO

• Interfaces de driver de motor

• IoT e sistemas embarcados

• Interfaces FPGA e Microcontroladores, etc.

Conclusão

Escolher um conversor de nível lógico não envolve apenas combinar dispositivos de 5 V e 3,3 V.A direção do sinal, a velocidade de comunicação e o tipo de protocolo também são importantes.Por exemplo, os deslocadores de nível baseados em MOSFET são geralmente adequados para I2C e linhas bidirecionais de baixa velocidade, enquanto tradutores baseados em IC, como TXS0108E, TXB0108, 74LCX245 e PCA9306, são melhores para usos específicos como GPIO, SPI ou tradução I2C dedicada.Antes de adicionar um a um circuito, verifique os níveis de tensão, limites de entrada, tipo de barramento e limites da folha de dados para garantir que a conexão seja segura e confiável.

Perguntas frequentes [FAQ]

1. Por que conectar diretamente um dispositivo de 5 V a um dispositivo de 3,3 V pode danificar o circuito?

Uma conexão direta pode expor o dispositivo de 3,3 V a tensões superiores ao seu limite operacional seguro.Muitos chips modernos, como os pinos ESP32 e Raspberry Pi GPIO, não são tolerantes a 5V.Mesmo que o circuito pareça funcionar temporariamente, a exposição prolongada pode danificar os pinos de entrada ou causar comunicação instável.

2. Por que os conversores de nível lógico baseados em MOSFET são comumente usados ​​para comunicação I2C?

Os deslocadores de nível baseados em MOSFET funcionam bem com I2C porque I2C usa comunicação de dreno aberto com resistores pull-up.O MOSFET permite automaticamente que os sinais viajem com segurança em ambas as direções sem a necessidade de um pino de controle de direção, tornando o projeto simples e confiável para linhas SDA e SCL.

3. Por que alguns conversores de nível lógico falham na comunicação SPI de alta velocidade?

Sinais SPI de alta velocidade requerem tempos de subida e descida rápidos.Deslocadores de nível simples baseados em MOSFET podem introduzir atraso, transições de sinal mais lentas e distorção de forma de onda.Em velocidades de clock mais altas, isso pode causar dados corrompidos, exibições instáveis ​​ou falha na comunicação do cartão SD.

4. Qual é a diferença entre os conversores de nível lógico TXS0108E e TXB0108?

O TXS0108E foi projetado para comunicação bidirecional automática e funciona melhor com protocolos como I2C e GPIO.O TXB0108 é otimizado para sinais push-pull de alta velocidade, como GPIO e algumas interfaces SPI.No entanto, o TXB0108 geralmente não é recomendado para circuitos I2C ou de resistor pull-up forte.

5. Por que os resistores pull-up são importantes em conversores de nível lógico bidirecionais?

Os resistores pull-up mantêm as linhas de sinal em um estado HIGH padrão quando nenhum dispositivo está conduzindo ativamente a linha LOW.Eles ajudam a estabilizar a comunicação e permitem que o MOSFET alterne adequadamente os níveis de tensão entre os lados de baixa e alta tensão.

6. Quando um divisor de resistor é suficiente em vez de usar um conversor de nível lógico completo?

Um divisor de resistor geralmente é suficiente para sinais simples unidirecionais de baixa velocidade, como a redução de um sinal UART TX de 5 V para uma entrada RX de 3,3 V.No entanto, não é adequado para comunicação bidirecional, transferência de dados em alta velocidade ou protocolos sensíveis como I2C.

7. Que problemas podem acontecer se o conversor de nível lógico errado for usado?

Usar o conversor errado pode causar erros de comunicação, operação instável, dados corrompidos, falha na detecção de dispositivos, distorção de sinal ou até mesmo danos permanentes aos componentes de baixa tensão.O conversor correto depende do nível de tensão, tipo de protocolo, velocidade e direção do sinal.
