Como o IRS2092 Funciona em Amplificadores de Áudio Classe-D de Alta Potência

Este artigo explica as funções dos pinos do IRS2092, o princípio de funcionamento interno, as principais características, o circuito típico de aplicação, alternativas e usos comuns. Ele também compara o IRS2092 com outros ICs amplificadores de áudio para ajudar você a entender quando este dispositivo é uma melhor escolha para projetos de amplificadores Classe-D de alta potência.

Catálogo

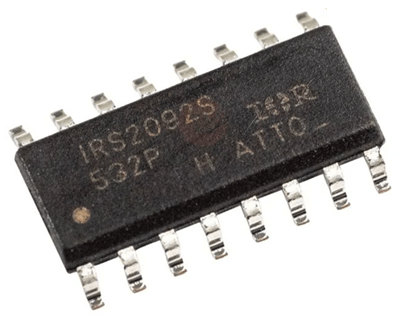

IC Amplificador de Áudio Digital IRS2092

O IRS2092 é um IC driver de amplificador de áudio digital Classe-D de alta tensão da Infineon Technologies. Ele combina um controlador PWM, amplificador de erro e drivers de gate MOSFET de alta e baixa tensão em um único dispositivo, permitindo o controle eficiente de MOSFETs de potência externos. O IC suporta tensões de alimentação do estágio de saída de até ±100 V, tornando-o adequado para projetos de amplificadores Classe-D de alta potência.

O dispositivo está disponível em opções de embalagem SOIC-16N (montagem em superfície) e PDIP-16 (furos passantes), proporcionando flexibilidade para produção comercial e desenvolvimento de protótipos. Ao usar MOSFETs externos, o IRS2092 permite otimizar a potência de saída, eficiência, desempenho térmico e design geral do amplificador de acordo com os requisitos da aplicação.

Se você estiver interessado em adquirir o IRS2092, sinta-se à vontade para nos contatar sobre preços e disponibilidade.

Alternativas e Opções de Substituição IRS2092

• IRS2092S

• TPA3255

• TPA3251

• TPA3116D2

• TDA7498

• TDA7498E

• TAS5630B

• TAS5614A

• TAS5624A, etc.

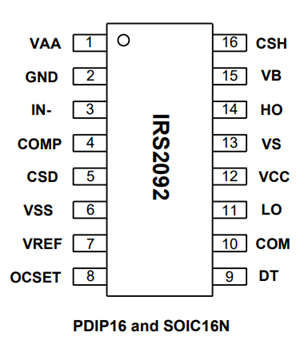

Pinout e Funções dos Pinos

Pino No.	Nome do Pino	Função
1	VAA	Tensão de alimentação analógica de entrada para os circuitos de controle analógicos internos. Fornece energia para seções de processamento de sinal do IC.
2	GND	Referência de terra para os circuitos analógicos. Serve como caminho de retorno para sinais analógicos internos.
3	IN-	Entrada de áudio inversora. Recebe o sinal de entrada negativo para o estágio de entrada do amplificador.
4	COMP	Pino de compensação usado para estabilidade de loop e compensação de frequência. Componentes externos podem ser conectados para otimizar o desempenho do amplificador.
5	CSD	Capacitor Pino de Soft-Start/Desligamento. Controla o tempo de arranque e ajuda a reduzir o ruído de estalo durante o arranque e o desligamento.
6	VSS	Tensão de fornecimento negativa ou referência de terra analógica, dependendo da configuração da aplicação.
7	VREF	Saída de tensão de referência interna. Usado como uma referência de tensão estável para circuitos externos e polarização de sinais.
8	OCSET	Pino de configuração de proteção contra sobrecorrente. Um resistor externo conectado a este pino define o limiar de detecção de sobrecorrente.
9	DT	Pino de controle de tempo morto. Permite ajustar o tempo morto de comutação entre os drivers MOSFET de alta e baixa lado para prevenir corrente de passagem.
10	COM	Referência de terra de potências para a seção do driver de portão. Atua como o caminho de retorno para as correntes de acionamento do portão de baixa lado.
11	LO	Saída do driver de portão de baixa lado. Aciona o portão do MOSFET externo de baixa lado.
12	VCC	Entrada de fonte de baixa tensão para os circuitos do driver de portão. Alimenta o driver de baixa lado e a lógica interna.
13	VS	Conexão de retorno flutuante de alta lado. Conectado ao nó de comutação entre os MOSFETs de alta lado e de baixa lado.
14	HO	Saída do driver de portão de alta lado. Aciona o portão do MOSFET externo de alta lado.
15	VB	Fonte de bootstrap flutuante para o driver de alta lado. Tipicamente conectado a um circuito de capacitor de bootstrap.
16	CSH	Entrada de monitoramento de corrente. Usado para monitoramento de corrente, proteção contra sobrecorrente e funções de detecção de falhas.

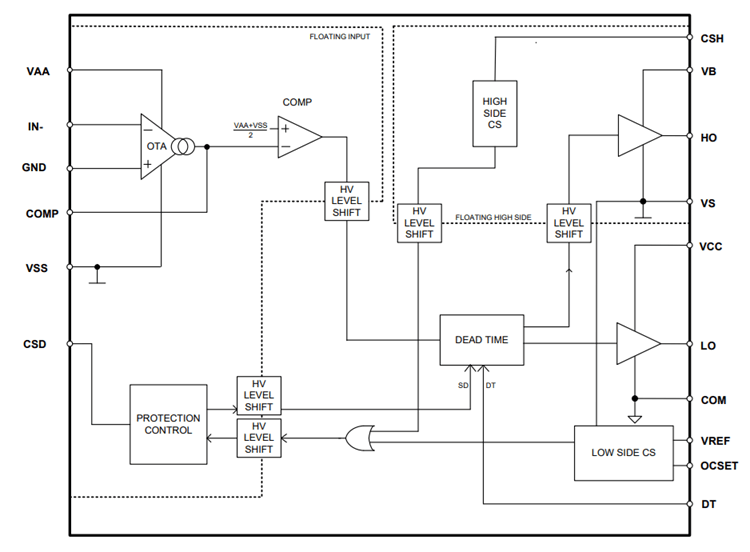

Arquitetura Interna e Princípio de Funcionamento

A arquitetura interna do IRS2092 combina processamento de áudio, geração de PWM, acionamento de portões e funções de proteção em um único CI. O sinal de áudio entra no OTA (Amplificador Operacional de Transcondutância), onde é comparado com o sinal de feedback da saída do amplificador. Esta comparação gera um sinal de erro que ajuda a manter a reprodução de áudio precisa e baixa distorção.

O sinal de erro é enviado ao comparador, que o converte em um sinal de Modulação por Largura de Pulso (PWM). A largura dos pulsos PWM muda de acordo com a forma de onda do áudio, permitindo que o amplificador represente o sinal de entrada usando comutação de alta frequência.

O sinal PWM passa por deslocadores de nível de alta tensão que transferem sinais de controle da seção de lógica de baixa tensão para o driver de alta lado flutuante. Um circuito de tempo morto embutido então insere um pequeno atraso entre a comutação dos MOSFETs de alta lado e de baixa lado para prevenir corrente de passagem e melhorar a confiabilidade.

Os drivers de portão de alta lado e baixa lado geram as saídas HO e LO que acionam os MOSFETs externos. Esses MOSFETs comutam rapidamente para produzir uma forma de onda de saída PWM de alta potência. Após passar por um filtro LC externo, o sinal PWM é convertido de volta em um sinal de áudio amplificado.

Para proteger o amplificador, o IRS2092 inclui circuitos de detecção de corrente de alta lado e de baixa lado que monitoram continuamente o estágio de saída. Se uma sobrecarga, curto-circuito ou condição de corrente excessiva for detectada, o bloco de controle de proteção desativa os drivers de portão e desliga a operação de comutação, ajudando a prevenir danos aos MOSFETs e alto-falantes. Esta combinação de controle PWM, acionamento de portão, gerenciamento de tempo morto e proteção permite que o IRS2092 alcance alta eficiência e baixa distorção em projetos de amplificadores de áudio Classe-D.

Recursos e Especificações Técnicas

• Driver de amplificador de áudio Classe-D integrado com modulador PWM embutido

• Suporta design de estágio de saída MOSFET de meio ponte

• Arquitetura de entrada flutuante para implementação de circuito flexível

• Proteção contra sobrecorrente bidirecional programável (OCP)

• Função de proteção automática de auto-reinício

• Controle de tempo morto programável para melhorar o desempenho de áudio

• Proteção contra passagem embutida

• Redução de ruído de estalo ao ligar e desligar

• Alta imunidade a ruídos para operação estável em ambientes ruidosos

• Drivers de portão de MOSFET de alta e baixa lado integrados em um único CI

• Capacidade de tensão máxima de ±100 V

• Suporta potência de saída de amplificador de até 500 W

• Funciona em frequências de comutação de até 800 kHz

• Compatível com entradas de lógica de 3,3 V e 5 V

• Amplificador de erro de alta velocidade integrado (OTA)

• Proteção de desligamento por baixa tensão (UVLO) para fontes de polarização

• Disponível em um pacote compacto de 16 pinos

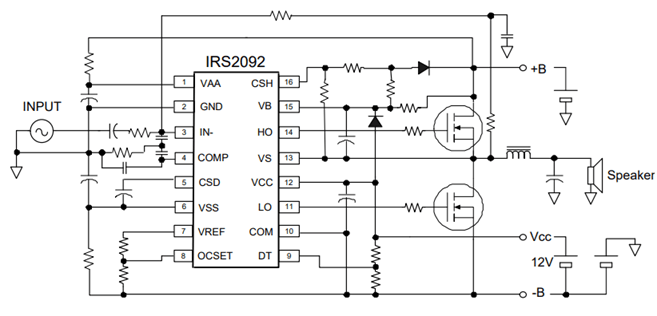

Circuito Típico de Aplicação do IRS2092

O diagrama de ligação típico do IRS2092 mostra um amplificador de áudio Classe-D completo de meio-pontes construído em torno do circuito integrado controlador IRS2092, dois MOSFETs N-channel externos e um filtro LC de saída. O sinal de entrada de áudio entra no pino IN− através de um capacitor de acoplamento e de uma rede de resistores. Dentro do CI, o sinal é processado pelo amplificador de erro e modulador PWM, que convertem a forma de onda de áudio em um sinal PWM de alta frequência.

Os pinos HO e LO acionam as portas dos MOSFETs superiores e inferiores. Esses MOSFETs formam o estágio de saída de meio-pontes e alternam a comutação em alta frequência. A rede de diodo-capacitor bootstrap VB, VS fornece a alimentação flutuante necessária para o driver do MOSFET de lado alto. Isso permite que o MOSFET superior seja acionado mesmo quando a tensão de sua fonte se aproxima do trilho de alimentação positivo.

O amplificador opera a partir de uma fonte de alimentação dupla, mostrada como +B e -B, que fornece os trilhos de alta tensão necessários para a potência de saída de áudio. Uma fonte de 12 V separada conectada ao VCC alimenta os drivers de porta internos. Os pinos OCSET, CSH e VREF trabalham com resistores externos para configurar o sistema de proteção contra sobrecorrente, permitindo que o IRS2092 detecte sobrecargas e proteja os MOSFETs e o alto-falante de correntes excessivas.

No estágio de saída, a forma de onda de comutação passa por um filtro LC passa-baixa, consistindo em um indutor e capacitor. Este filtro remove os componentes de comutação de alta frequência e reconstrói a forma de onda de áudio original antes de alcançar o alto-falante. O resultado é um amplificador de áudio de alta eficiência, capaz de fornecer uma potência de saída significativa com baixa dissipação de calor e baixa distorção.

IRS2092 vs Outros CIs de Amplificador de Áudio

Característica	IRS2092	TPA3255	TDA7498	TPA3116D2
Tipo de Amplificador	Classe-D Controlador + MOSFETs Externos	Amplificador Classe-D Integrado	Amplificador Classe-D Integrado	Amplificador Classe-D Integrado
Potência de Saída Típica	Até 500W+ (depende dos MOSFETs e da alimentação)	Até 315W Estéreo / 600W Mono	Até 2 × 100W	Até 2 × 50W
Tensão de Alimentação	Até ±100V	18V–53.5V	Até 36V	4.5V–26V
MOSFETs Externos Necessários	Sim	Não	Não	Não
Complexidade do Design	Alta	Média	Baixa	Muito Baixa
Eficiência	>90%	>90%	>90%	>90%
Recursos de Proteção	OCP, UVLO, Controle de Tempo Morto	OCP, OVP, UVLO, OTP	OCP, UVLO, Proteção Térmica	OCP, UVLO, Proteção Térmica
Flexibilidade	Muito Alta	Alta	Média	Média
Melhor para	Áudio Profissional, Amplificadores de Alta Potência	Áudio de Alta Fidelidade, Subwoofers	Sistemas de Áudio para Casa	Amplificadores Compactos e Econômicos
Custo do Design Completo	Mais Alto	Médio	Mais Baixo	Mais Baixo ainda

IRS2092 Amplas Aplicações

Amplificadores de Potência de Áudio Profissional

O IRS2092 é utilizado em amplificadores de potência profissionais para sistemas de palco, equipamentos de concertos e racks de PA. Ele suporta designs Classe-D de alta saída porque pode acionar MOSFETs externos e operar de forma eficiente em altos níveis de potência.

Amplificadores de Subwoofer Ativo

O IRS2092 é adequado para subwoofers ativos que necessitam de saída de baixa frequência forte. Sua estrutura de driver de meio-pontes permite que o amplificador lide com altas correntes quando emparelhado com MOSFETs adequados, trilhos de alimentação e filtragem de saída.

Sistemas de Home Theater

O IRS2092 pode ser usado em amplificadores de home theater para canais de subwoofer e saídas de alto-falantes de alta potência. Seu funcionamento Classe-D ajuda a reduzir o calor, o que é útil em equipamentos de áudio para casa compactos.

Amplificadores de Áudio Hi-Fi

O IRS2092 é também utilizado em designs de amplificadores Hi-Fi onde a eficiência e a reprodução de som limpa são importantes. Com o layout correto da PCB, design de feedback e filtragem de saída, ele pode oferecer desempenho de áudio com baixa distorção.

Alto-Falantes Ativados

Alto-falantes ativados utilizam circuitos amplificadores internos dentro do gabinete do alto-falante. O IRS2092 ajuda a criar módulos de amplificador compactos porque combina controle PWM, acionamento de porta, controle de tempo morto e funções de proteção em um único CI.

Amplificadores de Instrumentos Musicais

O IRS2092 pode ser usado em amplificadores de guitarra, baixo e teclado que necessitam de alta potência de saída com menos peso. Os designs Classe-D baseados neste CI são úteis para sistemas de amplificadores portáteis usados em performances ao vivo.

Sistemas de Áudio Automotivo

O IRS2092 é adequado para amplificadores de áudio automotivos, especialmente para canais de subwoofer e alto-falantes de alta potência. A sua operação de comutação eficiente ajuda a reduzir o acúmulo de calor no espaço limitado das instalações de áudio de veículos.

Projetos de Áudio DIY e Personalizados

O IRS2092 é popular em construções de amplificadores DIY e personalizados porque oferece aos projetistas flexibilidade na seleção de MOSFETs, tensão de alimentação, potência de saída e configurações de proteção. Isso torna-o útil para placas de áudio personalizadas e projetos experimentais de amplificadores Classe-D.

Dimensões Mecânicas do IRS2092

Fabricante

A Infineon Technologies possui uma forte capacidade de fabricação para o IRS2092 porque é uma grande empresa global de semicondutores com vasta experiência em ICs de potência, drivers de porta e dispositivos de gerenciamento de potência. O IRS2092 também se beneficia do histórico tecnológico da International Rectifier da Infineon, que é bem conhecida em drivers de MOSFET e soluções de amplificadores Classe-D. Com design de chip avançado, produção de wafers, testes e controle de qualidade, a Infineon pode apoiar a produção confiável de dispositivos IRS2092 para designs de amplificadores de áudio de alto desempenho.

Perguntas Frequentes [FAQ]

1. Por que o IRS2092 usa MOSFETs externos em vez de integrar a etapa de potência no IC?

O uso de MOSFETs externos permite que os projetistas selecionem dispositivos que correspondam à potência de saída, tensão e desempenho térmico necessários. Isso torna o IRS2092 mais flexível do que os ICs de amplificadores integrados e adequado para designs de maior potência.

2. Como o ajuste do tempo morto afeta o desempenho de um amplificador IRS2092?

O tempo morto impede que ambos os MOSFETs conduzam simultaneamente. Muito pouco tempo morto pode causar corrente de passagem, enquanto muito tempo morto pode aumentar a distorção. Um ajuste adequado ajuda a equilibrar eficiência e qualidade de áudio.

3. Quais fatores determinam a potência máxima de saída de um amplificador IRS2092?

A potência de saída depende da tensão de alimentação, classificações dos MOSFETs, sistema de resfriamento, impedância dos alto-falantes e capacidade da fonte de alimentação. O IRS2092 controla o processo de comutação, enquanto os componentes externos determinam o nível final de potência.

4. Por que um circuito de bootstrap é necessário nos designs do IRS2092?

O circuito de bootstrap fornece a tensão flutuante necessária para acionar a porta do MOSFET de alta tensão. Sem ele, o driver de alta tensão não conseguiria comutar o MOSFET superior corretamente.

5. O IRS2092 pode ser usado com diferentes marcas e modelos de MOSFET?

Sim. O IRS2092 é compatível com muitos MOSFETs de potência N-channel. No entanto, a carga da porta, velocidade de comutação, classificação de tensão e capacidade de corrente devem ser consideradas ao selecionar MOSFETs.

6. O que acontece se o filtro LC for omitido de um amplificador IRS2092?

Sem o filtro LC, a saída conterá sinais de comutação PWM de alta frequência. Isso pode aumentar o ruído, reduzir a qualidade do áudio e potencialmente afetar alto-falantes conectados ou dispositivos eletrônicos próximos.
