Um isolador digital contém várias seções internas que trabalham juntas para transferir sinais digitais com segurança entre dois circuitos eletricamente separados. Ao contrário dos optoacopladores que usam transmissão de luz, os isoladores digitais dependem de acoplamento magnético ou capacitivo combinado com processamento de sinal CMOS. Seu design interno foca na integridade do sinal, isolamento elétrico, velocidade de comutação e proteção contra distúrbios de alta voltagem.
As principais partes internas incluem a barreira de isolamento, estrutura de acoplamento e circuitos de processamento CMOS. Cada seção desempenha uma função diferente dentro do dispositivo.
A barreira de isolamento fornece a separação física entre os lados de entrada e saída do isolador digital. Seu principal objetivo é bloquear tensões perigosas, picos elétricos e correntes de loop de terra de cruzar entre circuitos, enquanto ainda permite a transmissão de sinais.

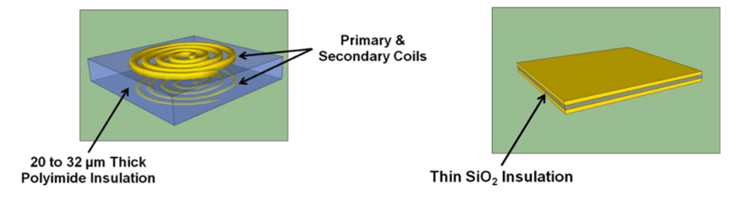

Estruturas de Isolamento em Poliamida e SiO₂ em Isoladores Digitais
Para criar essa barreira, os fabricantes usam materiais isolantes que são compatíveis com a fabricação de semicondutores CMOS padrão. Os dois materiais mais comuns são poliamida (PI) e dióxido de silício (SiO₂). A poliamida é amplamente utilizada porque suporta camadas de isolamento mais espessas com menor estresse mecânico, ajudando a melhorar a confiabilidade a longo prazo e a resistência a picos. O dióxido de silício é comumente usado em isoladores de alta velocidade compactos porque se integra facilmente nos processos de fabricação de semicondutores.
O material de isolamento afeta fortemente especificações importantes de isolamento, como a vida útil da tensão de trabalho, a capacidade de isolamento reforçado e a tolerância a picos. Camadas de isolamento à base de poliamida são frequentemente usadas em sistemas industriais e médicos que exigem um desempenho de isolamento a longo prazo mais forte, enquanto o isolamento fino de SiO₂ é comumente usado em isoladores de comunicação de alta velocidade compactos.
Isoladores digitais baseados em transformador usam acoplamento magnético para transferir dados digitais através da barreira de isolamento. Dentro do chip, pequenos enrolamentos de transformador são colocados em lados opostos de uma camada isolante. Quando pulsos de corrente de alta frequência fluem através do enrolamento primário, eles geram campos magnéticos que induzem sinais correspondentes no enrolamento secundário.

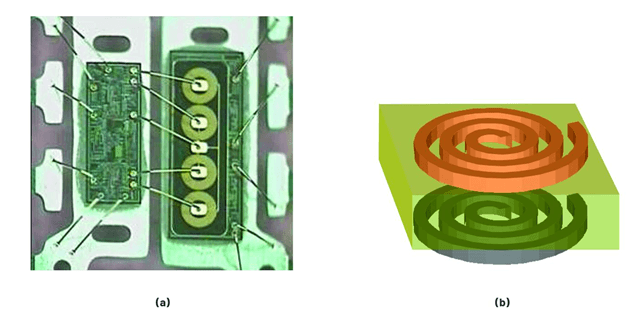

Estrutura Interna de Isolamento Baseada em Transformador em Isoladores Digitais
Como mostrado na figura, as bobinas do transformador estão integradas diretamente na estrutura semicondutora, permitindo que os sinais atravessem a barreira de isolamento sem condução elétrica direta.
Este método de isolamento proporciona forte resistência a ruídos elétricos e transientes de voltagem rápidos, tornando-o altamente adequado para ambientes industriais severos. Isoladores baseados em transformador são amplamente utilizados em acionamentos de motores, sistemas de automação industrial, conversores de energia e aplicações de inversores onde é requerida alta imunidade a transientes.
Outra vantagem do acoplamento magnético é que pode manter uma transferência de sinal confiável mesmo quando camadas de isolamento mais grossas são utilizadas. Isso ajuda a melhorar a capacidade de isolamento, a tolerância a surtos e a confiabilidade a longo prazo, sem afetar significativamente o desempenho da comunicação.
Isoladores digitais capacitivos transferem sinais usando acoplamento de campo elétrico entre placas de capacitores integrados separados por uma fina camada de isolamento. O sinal de entrada é convertido em pulsos de alta frequência que passam pela estrutura capacitiva e são reconstruídos em sinais de saída digitais no lado isolado.

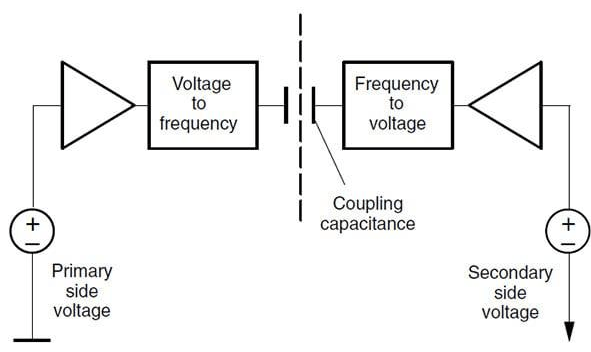

Estrutura de Isolamento Capacitiva em Isoladores Digitais
Este método de isolamento é amplamente utilizado em sistemas de comunicação de alta velocidade porque suporta transmissão de dados rápida com baixo consumo de energia. Isoladores digitais capacitivos são comumente encontrados em interfaces SPI, UART, I²C, RS-485 e CAN bus.
Como o acoplamento capacitivo depende fortemente do espaçamento entre as placas dos capacitores, esses isoladores normalmente utilizam camadas de isolamento de SiO₂ muito finas para manter uma forte eficiência de transferência de sinal. No entanto, estruturas capacitivas podem ser mais sensíveis a transientes de modo comum, por isso circuitos adicionais de blindagem e filtragem são frequentemente integrados para melhorar a imunidade ao ruído e a estabilidade de comunicação.
A circuitaria CMOS interna lida com a conversão de sinal e o processamento digital dentro do isolador. Ela converte sinais de entrada de nível lógico padrão em sinais codificados de alta frequência adequados para transmissão através de estruturas de acoplamento por transformador ou capacitivo. Após cruzar a barreira de isolamento, os sinais são decodificados e restaurados em sinais de saída digitais.

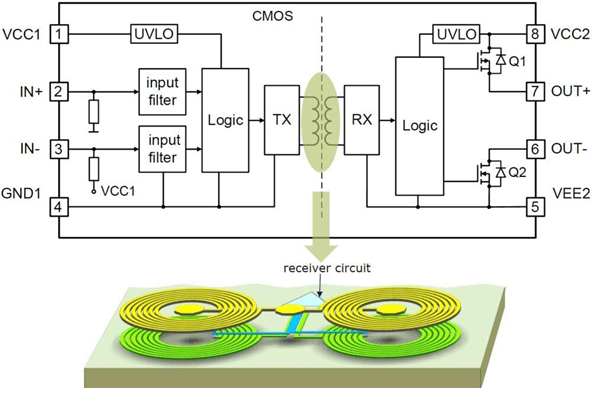

Circuitos de Processamento de Sinal CMOS Internos em um Isolador Digital
A circuitaria CMOS também gerencia o temporização de pulsos, sincronização, reconstrução lógica e condicionamento de sinal para manter a precisão da comunicação. Muitos isoladores digitais modernos integram recursos adicionais de controle e proteção, como bloqueio de subtensão, saídas de segurança, filtragem de glitches e proteção térmica.
Porque a tecnologia CMOS suporta baixo consumo de energia e comutação de alta velocidade, permite que os isoladores digitais consigam operação mais rápida e menor consumo de energia em comparação com optoacopladores tradicionais.
Isoladores digitais transferem sinais digitais entre dois circuitos eletricamente separados sem permitir que a corrente direta flua através da barreira de isolamento. Como mostrado na Figura 5, o sinal de entrada passa primeiro por um filtro de glitches, que remove ruídos indesejados e impede que sinais de comutação falsos entrem na circuitaria de isolamento.

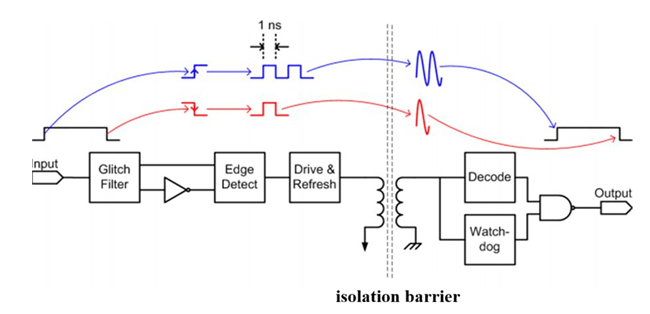

Princípio de Funcionamento dos Isoladores Digitais
Após a filtragem, o circuito de detecção de borda identifica mudanças no sinal de entrada e as converte em curtos pulsos de alta frequência. A circuitaria de acionamento e atualização, então, transmite esses pulsos através da barreira de isolamento por acoplamento magnético ou capacitivo, dependendo do design do isolador. Isso permite a transferência de sinal sem criar uma conexão elétrica direta entre os dois lados.
No lado do receptor, o circuito de decodificação reconstrói os pulsos transmitidos de volta ao sinal lógico digital original. O circuito watchdog ajuda a manter a operação estável monitorando a atividade do sinal e impedindo estados de saída incorretos durante interrupções do sinal.
Como os dois lados permanecem eletricamente isolados, os isoladores digitais ajudam a bloquear loops de terra, surtos de voltagem e ruídos elétricos de atingir circuitos sensíveis. Isso melhora a confiabilidade da comunicação e a proteção do sistema em acionamentos de motores, conversores de energia, sistemas de automação industrial e outros ambientes de alto ruído.
Os isoladores digitais podem ser agrupados pela maneira como transferem informações através da barreira de isolamento. Como a Seção 1 já explica a estrutura interna, esta seção concentra-se em onde cada tipo apresenta melhor desempenho, quais são suas limitações e como escolher o correto para uma aplicação real.

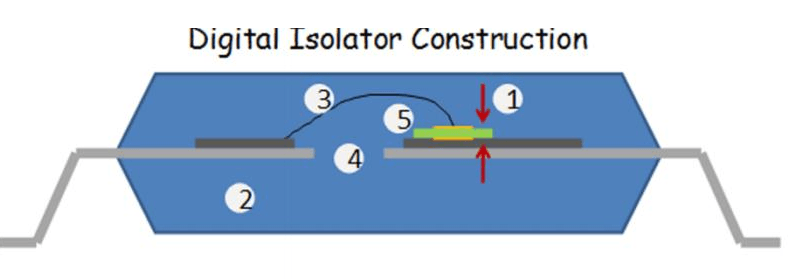

Construção de Isolador Digital Baseado em Transformador
Isoladores digitais baseados em transformadores são uma forte escolha para sistemas expostos a ruídos de comutação rápidos, altas tensões transitórias e ambientes elétricos rigorosos. Eles são comumente utilizados em acionamentos de motores, inversores, automação industrial e circuitos de driver de gate isolados porque conseguem manter comunicação estável mesmo quando mudanças de tensão ocorrem muito rapidamente.
Sua principal força é a alta imunidade a transientes de modo comum, tornando-os adequados para circuitos próximos a MOSFETs, IGBTs, conversores de potência e outros dispositivos de comutação ruidosos. Eles geralmente são preferidos quando a confiabilidade sob estresse elétrico é mais importante do que escolher a solução de isolamento menor ou de menor custo.

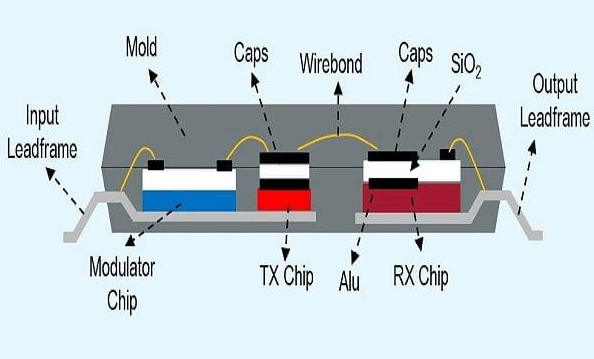

Estrutura do Isolador Digital Capacitivo
Isoladores digitais capacitivos são frequentemente selecionados para comunicação digital de alta velocidade porque oferecem transferência de dados rápida, baixo consumo de energia e opções de pacote compacto. Eles são comumente utilizados para linhas de comunicação isoladas SPI, UART, I²C, RS-485 e CAN, onde o principal objetivo é proteger o controlador enquanto mantém a temporização do sinal precisa.
Este tipo é útil quando o espaço na placa e a eficiência de energia são importantes. No entanto, os projetistas devem verificar a classificação CMTI do dispositivo, classificação de isolamento e recomendações de layout porque designs capacitivos podem ser mais sensíveis ao ruído de modo comum se o sistema não for projetado adequadamente.

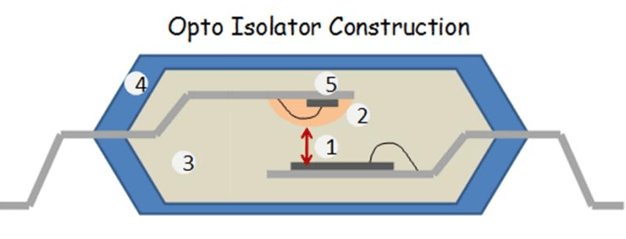

Construção do Isolador Digital Óptico
Isoladores digitais ópticos, frequentemente representados por dispositivos estilo optoacoplador, são usados quando um método de isolamento simples e comprovado é suficiente para a aplicação. Eles são comuns em comutação de baixa velocidade, circuitos básicos de feedback, controle de relé, módulos de entrada PLC e designs industriais legados.
Sua principal vantagem é a maturidade e ampla disponibilidade. No entanto, eles geralmente são mais lentos do que isoladores digitais baseados em transformadores e capacitivos, e podem consumir mais potência de entrada porque o LED deve ser acionado adequadamente. Com o tempo, o envelhecimento do LED também pode reduzir o desempenho, então isoladores ópticos não são sempre a melhor escolha para sistemas de alta velocidade ou precisão de longa duração.
| Especificação |
Comum Símbolo |
Faixa Típica |
Descrição |
| Tensão de Isolamento |
VISO |
2,5 kV rms a 6 kV rms |
Tensão máxima que a barreira pode suportar |
| Tensão de Trabalho |
VIORM / VIOWM |
125 V rms a 1000 V rms |
Tensão contínua através da barreira |
| Tensão de Surto |
VSURGE |
6 kV a 12 kV pico |
Tolerância a alta tensão de curta duração |
| CMTI |
CMTI |
25 kV/µs a 150 kV/µs |
Resistência a transientes rápidos de tensão |
| Taxa de Dados |
DR |
1 Mbps a 150 Mbps |
Velocidade máxima do sinal |
| Atraso de Propagação |
tPD |
10 ns a 100 ns |
Tempo para o sinal passar através |
| Distorção de Largura de Pulso |
PWD |
1 ns a 20 ns |
Diferença entre a largura do pulso de entrada e saída |
| Contagem de Canal |
CH |
1 a 8 canais |
Número de canais isolados |
| Tensão Lógica de Entrada |
VIH / VIL |
1,8 V, 2,5 V, 3,3 V, 5 V lógica |
Limiares de Lógica ALTA/BAIXA |
| Tensão de Alimentação |
VCC |
1,8 V a 5,5 V |
Tensão de alimentação em operação |
| Corrente de Alimentação |
ICC |
µA a vários mA por canal |
Corrente de operação |
| Consumo de Energia |
PD |
Dependente do dispositivo |
Potência total utilizada |
| Capacitância de Isolamento |
CIO |
0,5 pF a 3 pF |
Capacitância através da barreira |
| Distância de Afastamento |
— |
3 mm a 14 mm |
Distância de superfície entre condutores isolados |
| Distância de Desemprego |
— |
3 mm a 14 mm |
Espaço de ar entre condutores isolados |
| Temperatura de Operação |
TA |
-40°C a +125°C |
Faixa de operação ambiente |
| Temperatura do Junção |
TJ |
Até +150°C |
Limite de temperatura interna do chip |
| Proteção ESD |
VESD |
±2 kV a ±8 kV ou mais |
Tolerância a descarga eletrostática |
| Corrente de Direção de Saída |
IO |
2 mA a 20 mA |
Capacidade de condução de saída |
| Limiar UVLO |
VUVLO |
Cerca de 1,5 V a 4,5 V |
Ponto de bloqueio de sub-tensão |
| Tipo de Pacote |
— |
SOIC, QSOP, SSOP, SOIC de corpo largo |
Pacote físico do CI |
| Padrões de Certificação |
UL / VDE / CSA |
Dependente do dispositivo |
Aprovações de segurança |
| Isolamento Tecnologia |
— |
Transformador / capacitivo / óptico |
Método de acoplamento de sinal |
Isoladores digitais são amplamente utilizados para proteger linhas de comunicação de ruídos elétricos, picos de voltagem e problemas de laço de terra, enquanto mantêm a transferência de dados confiável entre circuitos isolados.
• SPI (Interface Serial de Periféricos) - Usada para comunicação isolada entre microcontroladores, ADCs, DACs, sensores e dispositivos de memória. Isoladores digitais ajudam a manter sinais de clock e dados rápidos estáveis em sistemas barulhentos.
• UART (Receptor/Transmissor Assíncrono Universal) - Usada em dispositivos embarcados, controladores industriais e portas de depuração. A isolação protege processadores de baixa voltagem de diferenças de terra e falhas elétricas externas.
• I²C (Circuito Inter-Integrado) - Usada para sensores, EEPROMs, módulos RTC e comunicação de microcontroladores. A isolação digital ajuda a reduzir problemas de ruído em sistemas industriais, médicos e embarcados.
• Comunicação RS-485 - Comum em automação industrial e redes de longa distância. Interfaces RS-485 isoladas ajudam a prevenir laços de terra e melhoram a confiabilidade da comunicação.
• CAN Bus - Usada em eletrônicos automotivos, sistemas de bateria EV e máquinas industriais. Isoladores digitais protegem controladores CAN de ruídos de comutação e tensões transitórias.
• Isolamento USB - Usada em computadores, equipamentos de teste, dispositivos médicos e sistemas embarcados. A isolação ajuda a proteger usuários e dispositivos conectados de problemas de aterramento.
• Isolamento GPIO - Usada para sinais digitais de entrada e saída entre microcontroladores, PLCs, relés, sensores e circuitos de alta voltagem.
• Interfaces de Driver de Portão - Usada em circuitos de driver de portão MOSFET e IGBT para acionamentos de motores, inversores e fontes de alimentação comutadas. A isolação melhora a segurança e a confiabilidade da comutação.
• Acionamentos de motor e sistemas de controle de servo
• Automação industrial e sistemas PLC
• Fontes de alimentação comutadas (SMPS)
• Inversores solares e conversores de potência
• Circuitos de driver de portão IGBT e MOSFET
• Interfaces de sensores industriais
• Equipamentos de automação de fábricas
• Sistemas de monitoramento de alta voltagem
• Isolamento da comunicação SPI
• Comunicação serial UART
• Isolamento da bus I²C
• Redes industriais RS-485
• Sistemas bus CAN
• Circuitos de isolamento USB
• Sistemas de microcontrolador embarcados
• Equipamentos de aquisição de dados
• Comunicação IoT e de dispositivos inteligentes
• Sistemas de gerenciamento de bateria de veículos elétricos (BMS)
• Sistemas de carregamento EV
• Módulos de controle automotivo
• Equipamentos de monitoramento médico
• Sistemas de isolamento de pacientes
• Dispositivos de imagem médica
• Dispositivos eletrônicos de consumo
• Sistemas de isolamento de áudio e vídeo
• Equipamentos de teste e medição
| Característica |
Isolador Digital |
Optoacoplador |
Transformador de Isolação |
Isolamento por Relé |
Isolamento por Fibra Óptica |
| Método de Isolamento |
Acoplamento magnético ou capacitivo |
LED e fototransistor |
Indução magnética |
Separação por contato mecânico |
Luz através da fibra óptica |
| Tipo de Sinal |
Sinais digitais |
Sinais digitais/de baixa velocidade |
Sinais de potência e analógicos |
Sinais de comutação |
Sinais digitais e de comunicação |
| Velocidade de Dados Típica |
Muito alta |
Baixa a moderada |
Moderada |
Lenta |
Extremamente alta |
| Consumo de Energia |
Baixo |
Mais alto |
Moderado a alto |
Alto durante comutação |
Baixo a moderado |
| Velocidade de Comutação |
Rápido |
Mais lento |
Moderado |
Muito lento |
Muito rápido |
| Atraso de Propagação |
Baixo |
Mais alto |
Moderado |
Alto |
Muito baixo |
| Imunidade a Transientes de Modo Comum |
Excelente |
Moderada |
Boa |
Excelente |
Excelente |
| Imunidade a Ruído |
Muito alta |
Moderada |
Alta |
Alta |
Extremamente alta |
| Capacidade de Tensão de Isolamento |
Alta |
Alta |
Muito alta |
Muito alta |
Muito alto |
| Confiabilidade a longo prazo |
Excelente |
O envelhecimento do LED pode ocorrer |
Excelente |
Desgaste mecânico ao longo do tempo |
Excelente |
| Tamanho físico |
Pacote IC compacto |
Compacto a médio |
Grande |
Grande |
Médio |
| Desgaste mecânico |
Nenhum |
Nenhum |
Nenhum |
Sim |
Nenhum |
| Integração multi-canal |
Fácil |
Moderado |
Difícil |
Difícil |
Moderado |
| Estabilidade de temperatura |
Bom |
Moderado |
Bom |
Moderado |
Excelente |
| Requisito de manutenção |
Muito baixo |
Baixo |
Baixo |
Mais alto devido a contatos |
Baixo |
| Custo |
Moderado |
Baixo |
Moderado a alto |
Moderado |
Alto |
| Melhor faixa de frequência |
Sistemas digitais de alta frequência |
Sistemas de baixa velocidade |
Isolamento de frequência de potência |
Comutação de baixa velocidade |
Comunicação de alta velocidade |
| Distância de isolamento |
Pequena barreira interna |
Espaço óptico |
Grande separação magnética |
Espaço de contato físico |
Link de fibra de longa distância |
| Resistência a ruídos industriais |
Excelente |
Moderado |
Excelente |
Excelente |
Excelente |
| Aplicações típicas |
SPI, CAN, RS-485, acionamentos de motor, inversores |
Controle de relé, circuitos de feedback |
Isolamento de energia AC, SMPS |
Comutação de segurança, controle industrial |
Telecomunicações, comunicação de dados, sistemas críticos de EMI |
| Principal vantagem |
Alta velocidade com forte isolamento |
Simples e de baixo custo |
Suporta alta energia |
Isolamento físico completo |
Imunidade a EMI extremamente alta |
| Principal limitação |
Custo mais alto do que os optoacopladores básicos |
Mais lento e degradação do LED |
Grande tamanho |
Desgaste de contato e operação lenta |
Maior complexidade e custo do sistema |
Isoladores digitais fornecem uma maneira segura e confiável de transferir sinais digitais através de circuitos eletricamente separados. Ao usar acoplamento magnético, capacitivo ou óptico, eles ajudam a bloquear laços de terra, picos de tensão e ruído elétrico, mantendo a comunicação estável entre diferentes partes de um sistema. Ao escolher um isolador digital, é importante verificar especificações chave, como tensão de isolamento, tensão de operação, classificação de surto, taxa de dados, atraso de propagação, CMTI, tipo de pacote e certificações de segurança. Selecionar o dispositivo certo ajuda a melhorar a segurança do sistema, a precisão do sinal e a confiabilidade a longo prazo em aplicações eletrônicas industriais, automotivas, médicas e embarcadas.
Isoladores digitais protegem circuitos de controle de baixa tensão das altas tensões presentes dentro dos pacotes de baterias de EV. Eles também ajudam a manter uma comunicação precisa entre circuitos integrados de monitoramento de bateria, controladores e sistemas de barramento CAN, reduzindo o ruído de eletrônicos de potência de comutação rápida.
Uma capacitância de isolamento maior pode permitir que mais ruído indesejado acople através da barreira de isolamento. Uma capacitância de isolamento menor ajuda a melhorar a imunidade ao ruído e reduz as interferências em sistemas industriais e de comunicação de alta velocidade.
O atraso de propagação afeta o tempo de comutação entre MOSFETs ou IGBTs. Atrasos excessivos podem criar incompatibilidade de tempo, perdas de comutação aumentadas, geração de calor e redução da eficiência de conversão de energia em sistemas de inversores e acionamentos de motores.
Sim. Isoladores digitais ajudam a separar circuitos de medição sensíveis de ambientes elétricos barulhentos ou industriais. Isso reduz a interferência de laços de terra e ruído elétrico, melhorando a precisão do ADC e a integridade do sinal.
Saídas de segurança ajudam a forçar a saída para um estado lógico conhecido durante perda de energia, interrupção de sinal ou condições de inicialização. Isso melhora a segurança do sistema e previne a operação imprevisível em sistemas de controle industrial.
Distâncias de creepage ou distância de isolamento insuficientes podem aumentar o risco de arco elétrico, quebra de isolamento ou falha de certificação de segurança, especialmente em equipamentos industriais e médicos de alta tensão.
Transistores de comutação rápida geram ruído elétrico elevado e rápidas transientes de tensão. Isoladores digitais ajudam a proteger controladores de baixa tensão enquanto mantêm a transmissão estável do sinal de acionamento do gate nesses ambientes barulhentos.
